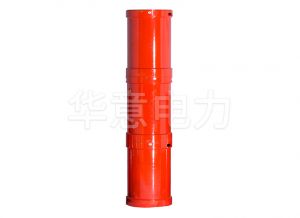

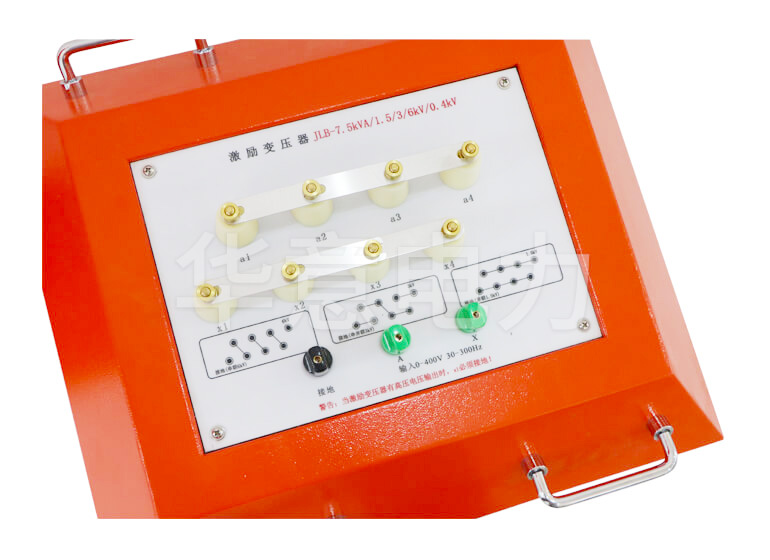

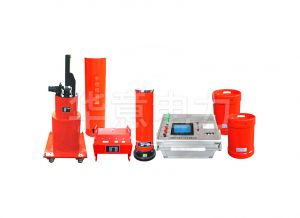

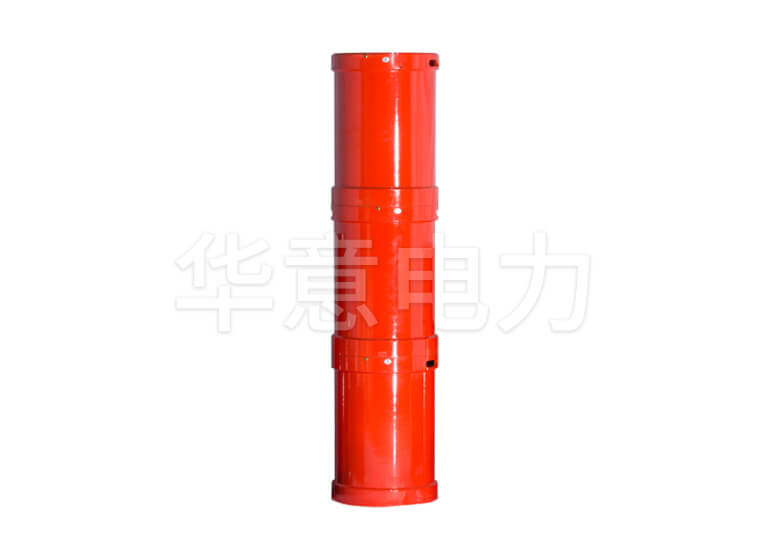

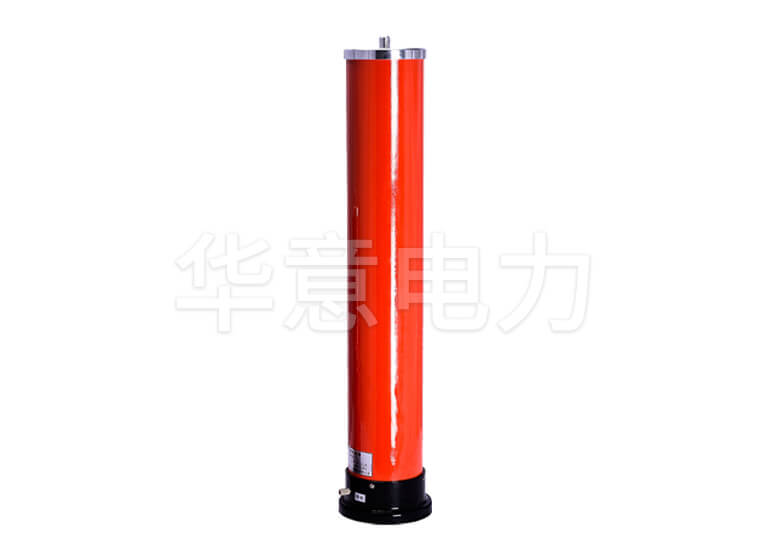

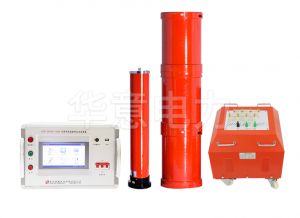

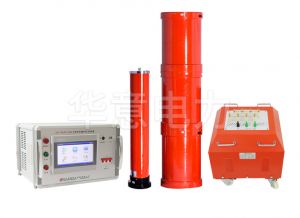

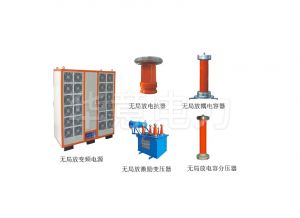

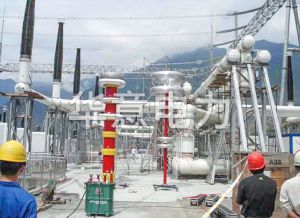

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器（選配）組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

系列產品配置(適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz))

1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生 ；

2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；

3、電源采用220V單相電源或380V單電源，方便現場取電、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求；

4、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車；

5、操作簡單，體積小，重量輕，非常方便現場使用及搬運(體積與重量約為傳統試驗變 壓器的1/10～1/30；

6、特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷；

7、通過第三方權威檢定；

8、符合國標要求有監測峰值功能，可實時監測高壓試驗波形、對現場電源要求低、試驗等效性好；

9、大液晶屏幕，“傻瓜式”簡單易用、自帶微型打印機，隨時打印保存試驗數據；

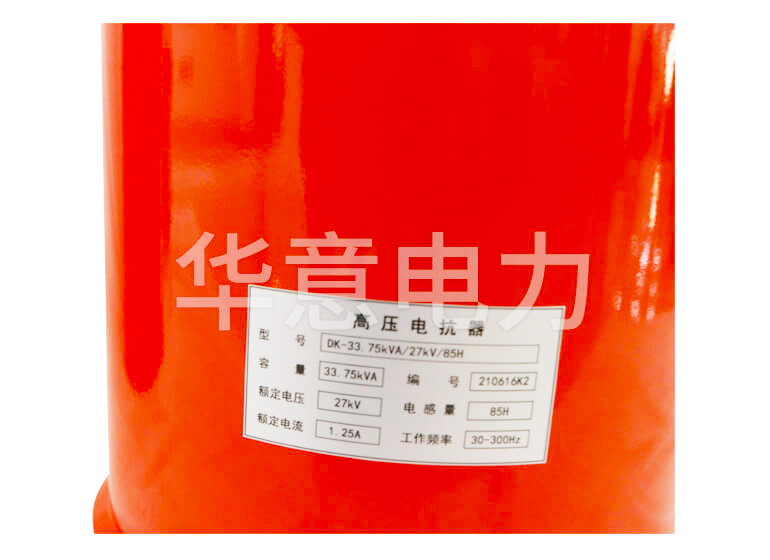

10、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式澆注，機械強度高，電氣絕緣性能好，美觀可靠；

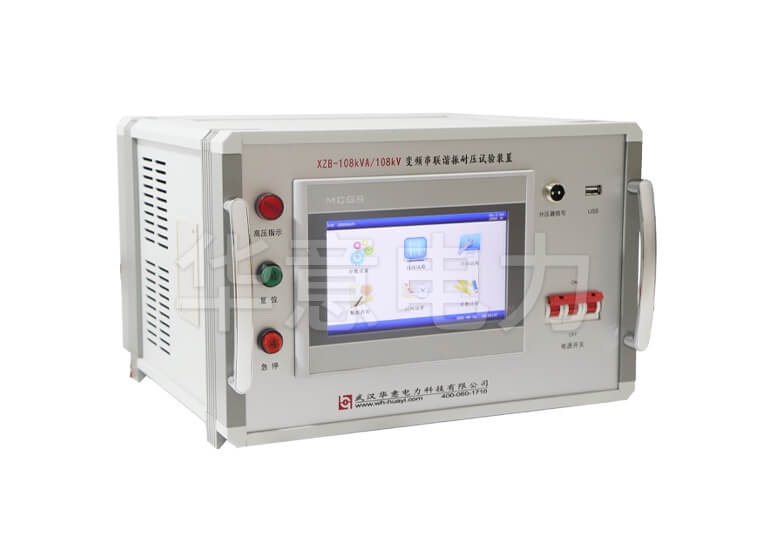

11、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電；

12、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性?xún)r(jià)比高；

13、掃頻速度快，測效率高；

14、保護功能完善，經久耐用；
