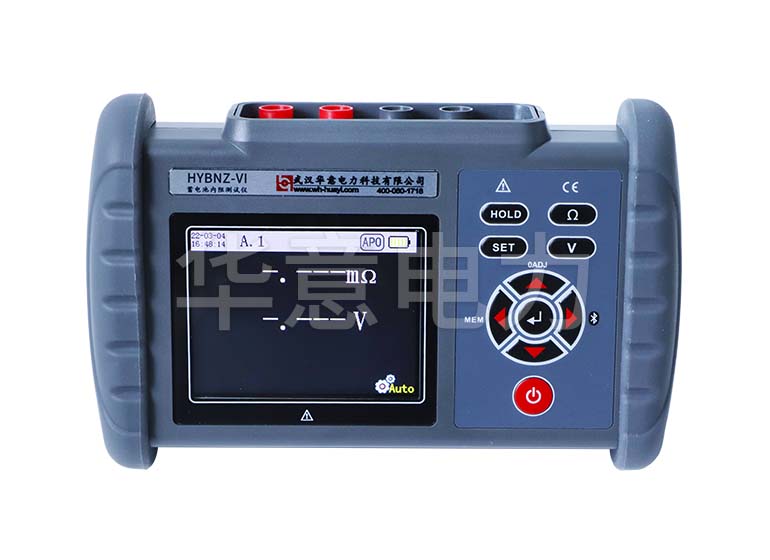

HYBNZ-VI 蓄電池內阻測試儀

是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量?jì)x器，同時可以作為測量電解電容 ESR 參數的儀表（僅供參考）。本儀表使用交流 4 端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。

參考標準：

說明書 檢測報告

具有數據存儲、數據查閱、報警功能
設計小巧，重量輕，方便使用者攜帶及操作
性能穩定、抗干擾強

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

本儀器是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量?jì)x器，同時可以作為測量電解電容 ESR 參數的儀表（僅供參考）。本儀表使用交流 4 端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關 機等功能。整機高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場 景必不可少的儀器

產品別稱：手持式蓄電池測試儀、蓄電池內阻測試儀、蓄電池內阻分析儀

HYBNZ-VI 蓄電池內阻測試儀技術參數 Technical Parameter

量程及精度：

精度保證條件

精度保證期：1 年

校準后精度保證期：1 年

精度保證溫濕度范圍：23℃±5℃、80%RH 以下

預熱時間：不需要

溫度特性

使用溫度范圍內加上測試精度 ? 0.1/℃（18℃~28℃之外）

激勵信號精度

測量電流精度：±25%

普通模式：1000Hz ± 5Hz回避噪音頻率模式：920Hz~1080Hz 自動變頻

（使用多階降噪技術，有效濾除異頻或近同頻的噪聲干擾）

電阻測量精度：

量程	最大顯示	分辨率	測試精度	測量電流
3 mΩ	3.100 mΩ	1 uΩ	±1 % fs. ±20 dgt.	200 mA
30 mΩ	31.00 mΩ	10 uΩ	±0.5 % fs. ±15 dgt	200 mA
300 mΩ	310.0 mΩ	100 uΩ		20 mA
3 Ω	3.100 Ω	1 mΩ		2 mA

電壓測量精度：

量程	最大顯示	分辨率	測試精度
7 V	±7.100 V	1 mV	±0.2 % fs. ±10 d
70 V	±71.00 V	10 m	±0.2 % fs. ±10 d

溫度測量精度：

量程	最大顯示	分辨率	測試精度
-10.0℃~60.0℃	60.0℃	0.1℃	±1.0℃

技術規格：

功能	電池內阻測量，電池電壓測量，溫度測量
回避噪音頻率	有，自動變頻范圍 920Hz~1080Hz
精度保證溫度濕度	23℃±5℃，75%rh 以下
電源	DC 3.7V 鋰電池
電阻分辨率	1 uΩ
電壓分辨率	1 mV
溫度分辨率	0.1℃
測量范圍	內阻測量：0.000mΩ~3.100 Ω （4 檔量程構成）
	電壓測量：0.000V~±71.00V （2 檔量程構成）
	溫度測量：-10.0℃~60.0℃（單量程構成）
最大輸入電壓	DC 70V（+測量端子與-測量端子之間）、不可輸入交流
測量方式	內阻測量：1KHz 交流 4 端子測試法、開路端子電壓 3V max 測量電流：2.0mA~200mA（不同量程檔位不同測量電流）溫度測量：NTC 溫度傳感器（26℃時為 10KΩ） A/D 轉換方式：逐次逼近型顯示更新頻率：5 次/每秒
響應時間	200ms
測量時間	約 2 秒
LCD 尺	70.1mm×52.6mm / 3.5 英寸（320*240 分辨率 16 位真彩屏）
儀表尺寸	長寬高：190mm×121mm×51mm
USB 接口	具有 USB 接口，存儲數據可以上傳電腦，保存打印
藍牙連接	有
保持和存儲功能	有手動保持與存儲、自動保持與存儲
測量判定功能	可預設定 PASS、WARNING、FAIL 判定閾值
電池電壓	電池電量 5 格顯示，電池電壓低時提醒及時充電
自動關機	開機無操作，約 15 分鐘后自動關機（可在設置中關閉
功耗	300mA MIN / 500mA MAX
質 量	儀表：480g (含電池
工作溫濕度	-10℃～40℃；80%RH 以下
存放溫濕度	-20℃～60℃；70%RH 以下
絕緣電阻	20MΩ以上(電路與外殼之間 500V)
耐壓	AC 3700V/RMS(電路與外殼之間)
外部磁場	＜40A/m
外部電場	＜1V/m
適合安規	IEC 61010

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYBNZ-VI 蓄電池內阻測試儀特點優勢 Selection Reference

1.具有數據存儲、數據查閱、報警、自動關機等功能；

2.整機高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便；

3.在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作；

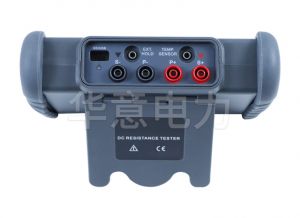

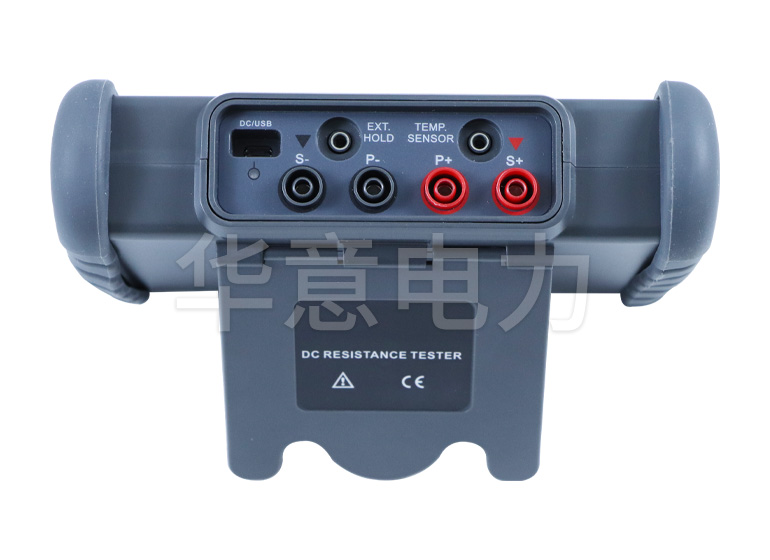

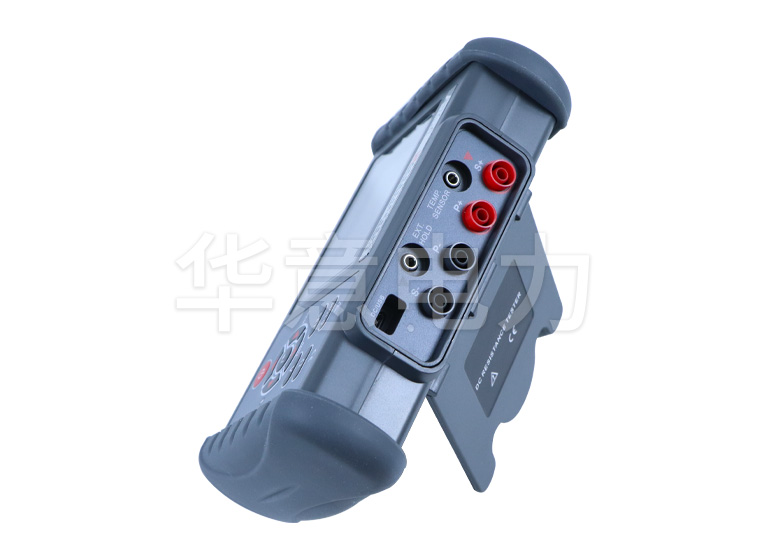

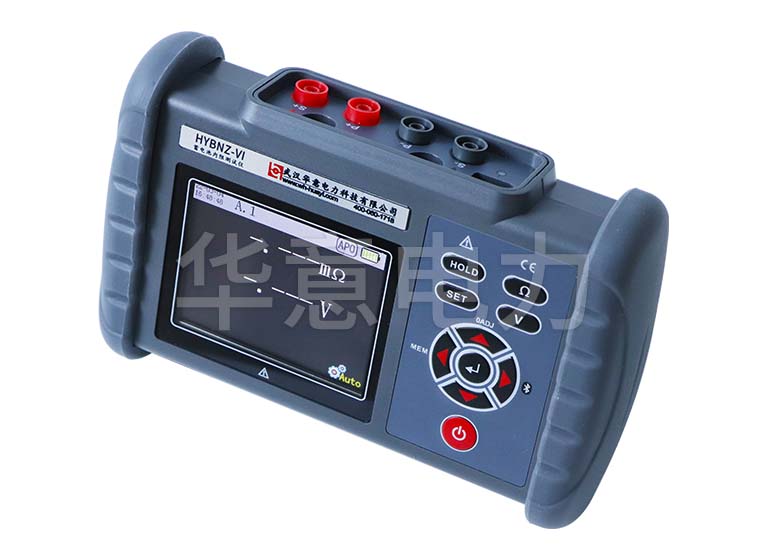

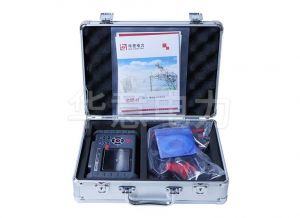

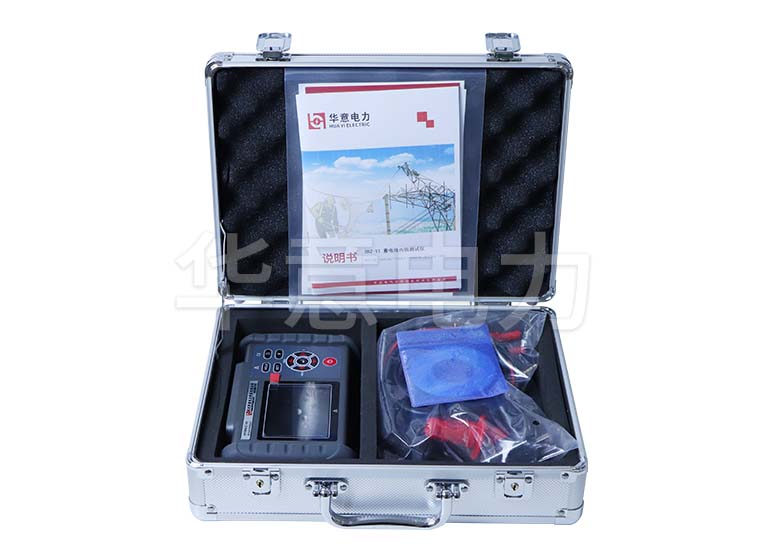

HYBNZ-VI 蓄電池內阻測試儀產品圖集 Product Atlas

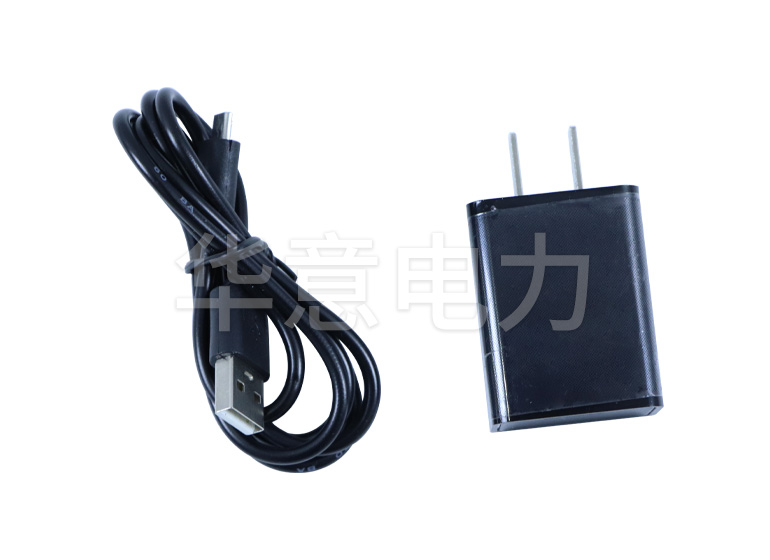

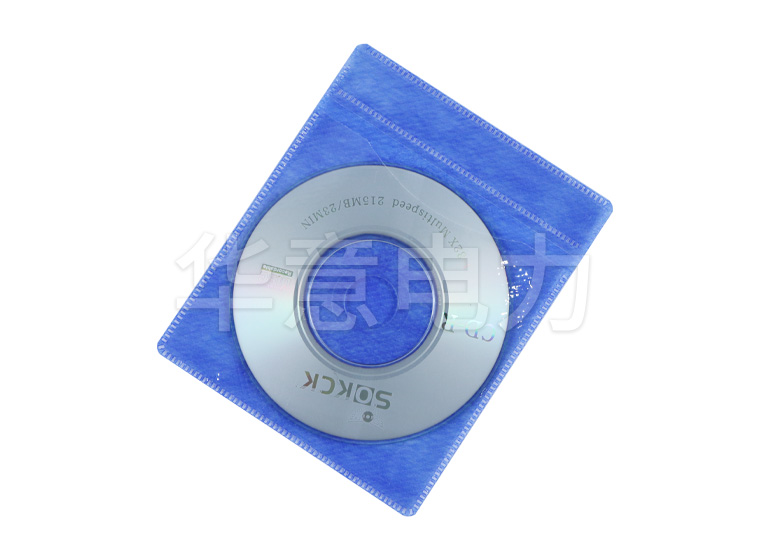

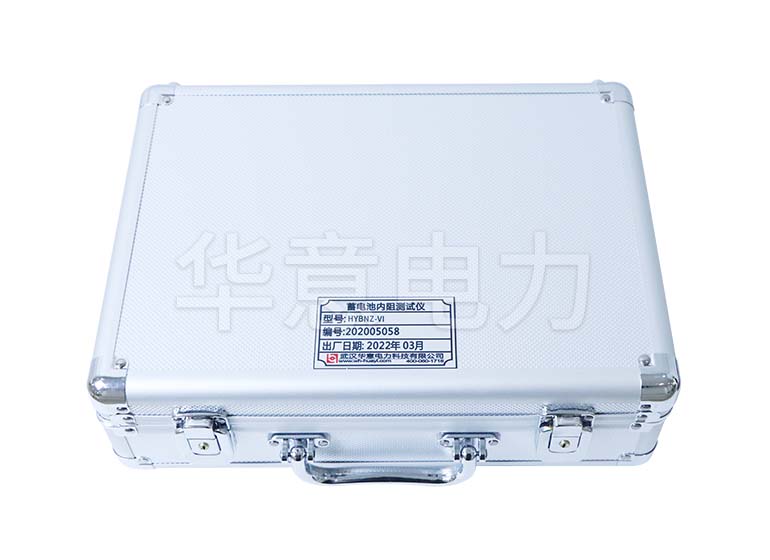

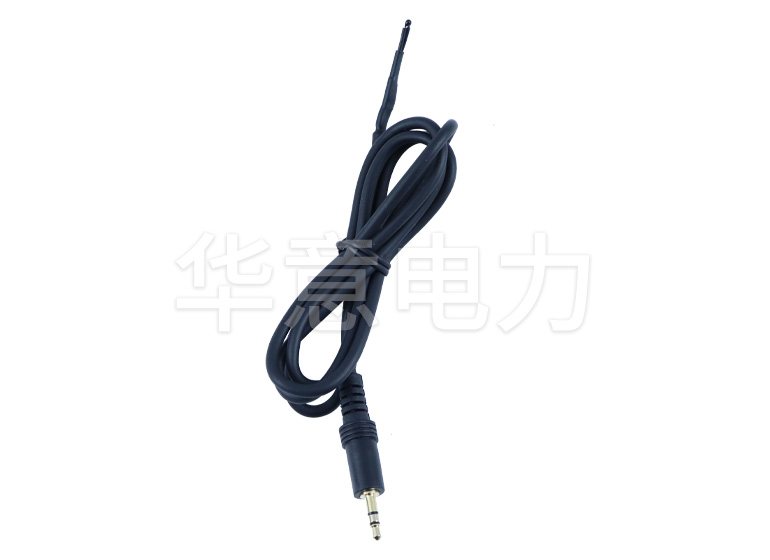

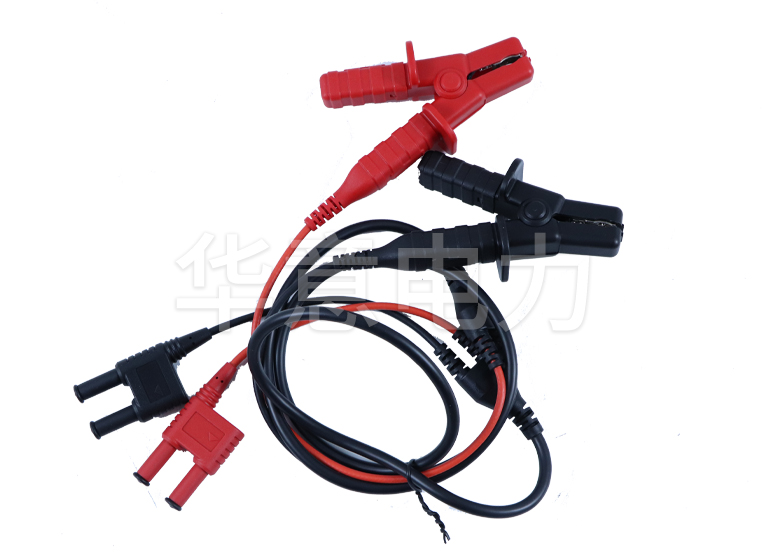

產品附件圖

HYBNZ-VI 蓄電池內阻測試儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
