HYPD-C80 多功能局部放電巡檢儀

本儀器為多功能型帶電檢測手持儀器，是基于地電壓、超聲波、特高頻、高頻電流等檢測方法，測試電力設備的局部放電情況，提供局部放電幅值、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。

參考標準：DL/T 596-2005

說明書 檢測報告

數據分析軟件具備圖譜庫管理功能
支持智能工頻同步功能
具有多種相位同步方式

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

局部放電是一種脈沖放電，它會(huì )在電力設備內部和周?chē)臻g產生一系列的光、聲、電和機械振動等物理現象。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當電力設備內出現絕緣缺陷時，會(huì )伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷其內部是否存在絕緣隱患，防止潛在事故的進一步擴大。

本儀器為多功能型帶電檢測手持儀器，是基于地電壓、超聲波、特高頻、高頻電流等檢測方法，測試電力設備的局部放電情況，提供局部放電幅值、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。適用于變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路（需選配：超聲波聚波器）等電力設備的帶電局部放電檢測。

HYPD-C80 多功能局部放電巡檢儀技術參數 Technical Parameter

主機	手持式設計，殼體為ABS+玻纖材質，雙側包膠，提高抗摔等級
顯示器	4.3 寸 480 x 800 高清屏
觸摸屏	電容屏
主機系統	主機采用Linux系統，具備連接網絡(luò )的功能支持4G上網和WiFi上網
內存容量	8G
主機尺寸	181x107x36mm
主機重量	0.45kg
供電方式	內置式可充電鋰電池，電池電壓低或長時間內無操作時自動關機
充電方式	Type-C口 5V/2A充電
充電時長	5小時
待機時長	12小時
工作環境	溫度：-5～55 ℃；濕度：0～90 %

HFCT檢測：

檢測帶寬	500K-50MHz
濾波器	高通、全通
傳輸阻抗	>5mV/mA(10MHz )
動態范圍	0~80dB
測量精度	1dB
測量誤差	±1dB

AE檢測：

接觸式超聲頻率范圍	20kHz-300kHz
?接觸式超聲峰值頻率	40kHz
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
增益	具備增益×100、×10、×1三擋可調

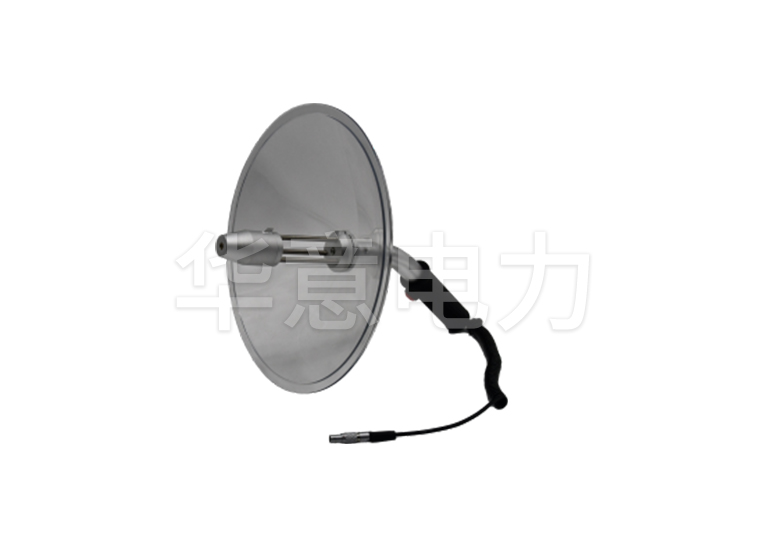

遠程超聲聚波器（選配）：

遠程超聲波峰值頻率	40kHz
測試距離	0~50米
激光筆	具備紅色激光筆定位功能
瞄準功能	具備兩段可瞄準功能，實現對放電點的精確定位
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V

UHF檢測：

頻率范圍	300~1500MHz
測量范圍	0~80dB
測量精度	1dB
可控頻帶	高通、低通、全通
增益可調	具備增益開、增益關可調功能

TEV檢測：

頻率范圍	3~100MHz
測量范圍	0~80dB
測量精度	1dB
測量誤差	±1dB

功能指標：

系統模式	由主機、傳感器和信號調理器組成。主機與信號調理器之間無線連接，信號調理器與傳感器有線連接。主機為手持式設備，進行測試控制和數據查看
通訊方式	具備WIFI/藍牙、Type-C口
數據導出功能	具備TYPE-C接口數據導出功能，數據線連接PC機直接拷貝數據到電腦
RFID功能（選配）	具備RFID讀取與寫入功能，可對現場射頻卡進行讀取及寫入
同步方式	具備內同步、無線電源同步、光同步功能
內同步頻率	內同步頻率20～350Hz可調，精度0.01Hz
智能同步	支持智能工頻同步功能，儀器能夠在檢測到局部放電信號的情況下，通過人工智能技術自動判斷出電網的工頻頻率，保證檢測圖譜與電網頻率同步
超聲波傳感器方式	采用航空插頭接口，傳感器采用無源接觸式傳感器
超聲波檢測	具備波形圖譜、相位圖譜、連續模式、飛行模式等圖譜檢測功能，同時具備智能診斷識別功能具備連續及單次可切換功能。波形模式下1~10個周期可調。具備開門時間、關門時間線性可調功能
耳機	超聲波檢測信號能夠變換至人耳可聽的頻率范圍，主機連接耳機可使檢測人員實時聽到信號的聲音
UHF檢測	具備PRPD&PRPS圖譜、幅值模式、周期檢測功能，同時具備數據存儲及錄屏功能，主機具備圖譜查看及錄屏回放功能
SD卡	具備內置SD卡，同時具備SD卡管理功能，可實現SD卡的智能格式化
儀器自檢	儀器具備自檢功能
國網上傳規約（選配）	具備藍牙通信模塊，儀器可通過藍牙模塊與內外網移動終端進行規范化交互
語言支持	具備多國語言支持，支持中英文切換功能內置式可充電鋰電池，電池電壓低或長時間內無操作時自動關機
遠程升級	主機具備遠程智能升級功能

附件清單：

序號	名稱	數量
1	手持式主機	1臺
2	充電器	1個
3	USB數據線	1根
4	8G MicrosD 卡	1個
5	頭戴式耳機	1只
6	內置超聲波傳感器	1只
7	內置地電波傳感器	1只
8	高溫硅脂	1盒

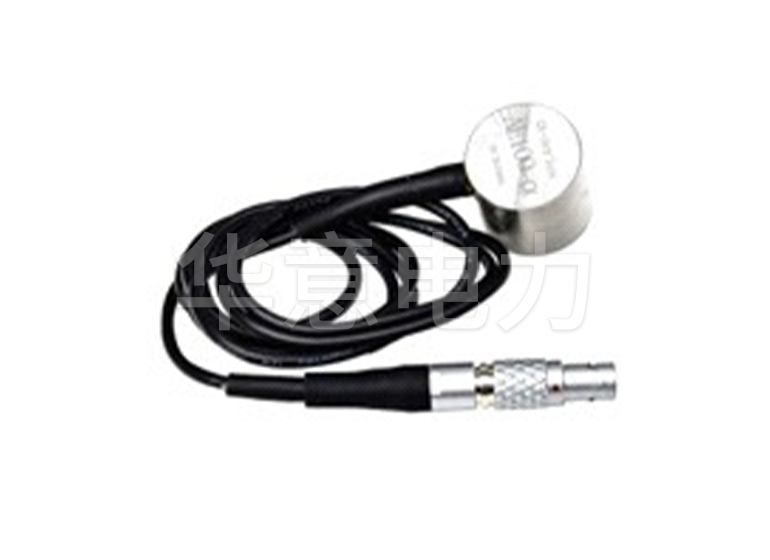

9	表貼式超聲波傳感器	1只

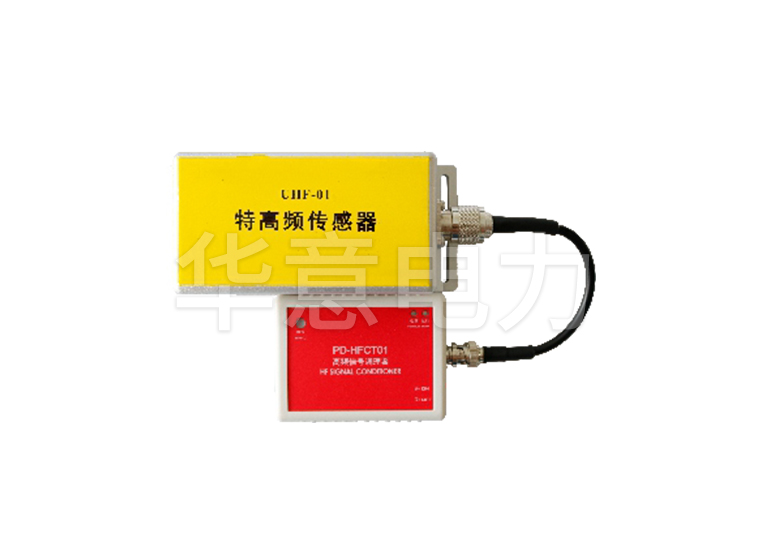

10	特高頻傳感器及采集器	1套

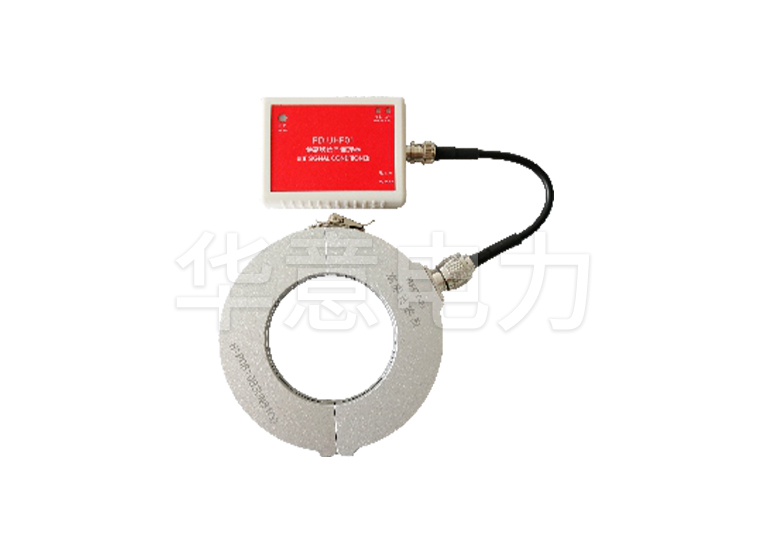

11	高頻電流傳感器及采集器	1套
12	電源同步發射器	1臺

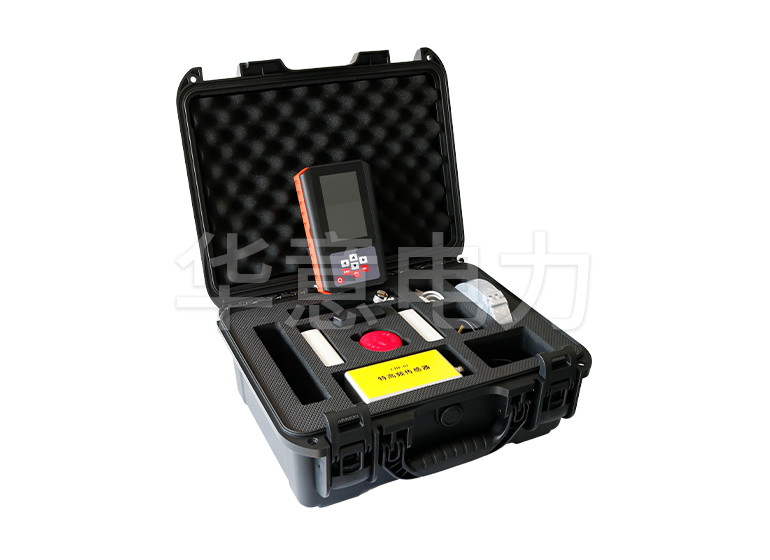

13	便攜式機箱	1只
14	出廠檢測報告	1份
15	合格證	1份
16	使用說明書	1份

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYPD-C80 多功能局部放電巡檢儀特點優勢 Selection Reference

1、適用于不同電壓等級下的變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測；

2、可提供局部放電幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜等多種分析方法，有效判斷局放放電幅值、類型和嚴重程度；

3、實時監測，能夠直觀觀察局部放電信號變化；

4、具有多種相位同步方式，包括內同步、無線同步、光同步等使儀器相位與現場工頻相位保持一致；

5、支持智能工頻同步功能,儀器能夠在檢測到局部放電信號的情況下，通過人工智能技術自動判斷出電網的工頻頻率，保證檢測圖譜與電網頻率同步；

6、配備數據管理、分析軟件，可對檢測數據進行統一分析及管理；

7、數據分析軟件具備圖譜庫管理功能，能夠分類整理案例圖譜庫；

8、具備黃、綠、紅三色指示放電嚴重程度功能；

9、數據保存功能，局放檢測數據可與設備信息一起同步存儲于檢測儀中；

注意事項：

1.當設備處在充電狀態，應讓設備處于關機狀態；

2.當設備儀處在充電狀態，請勿進行局放測試；

3.當設備長時間未用，建議兩個月充電一次；
