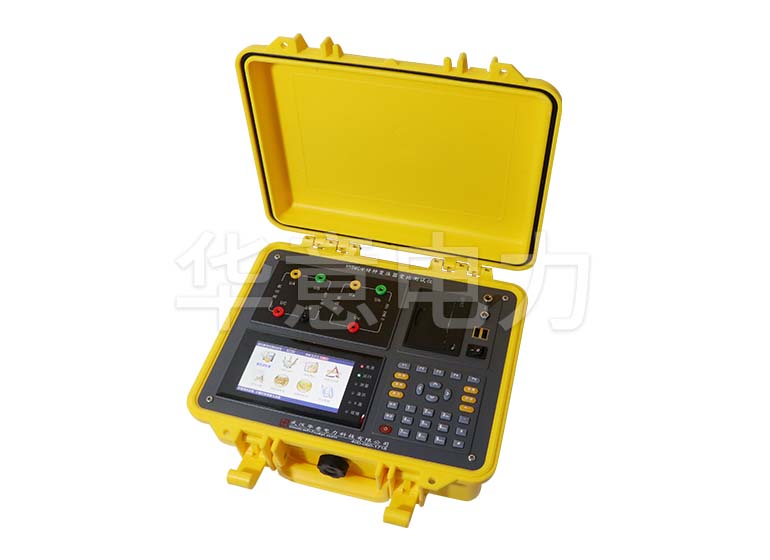

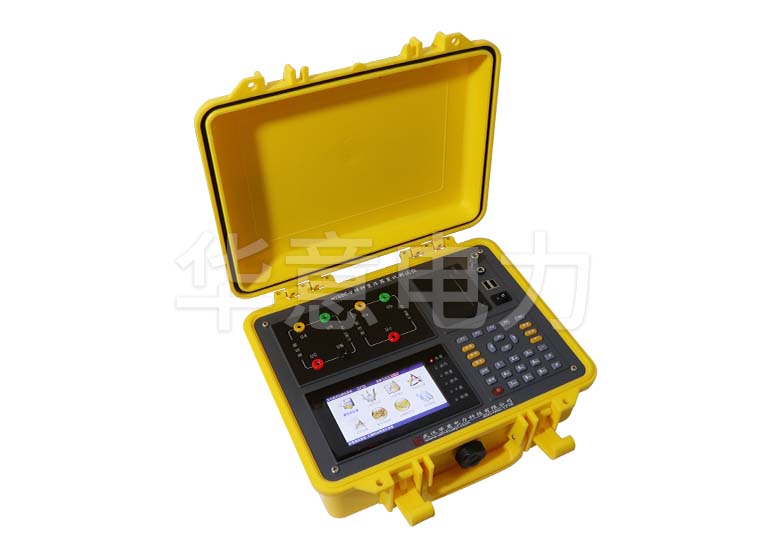

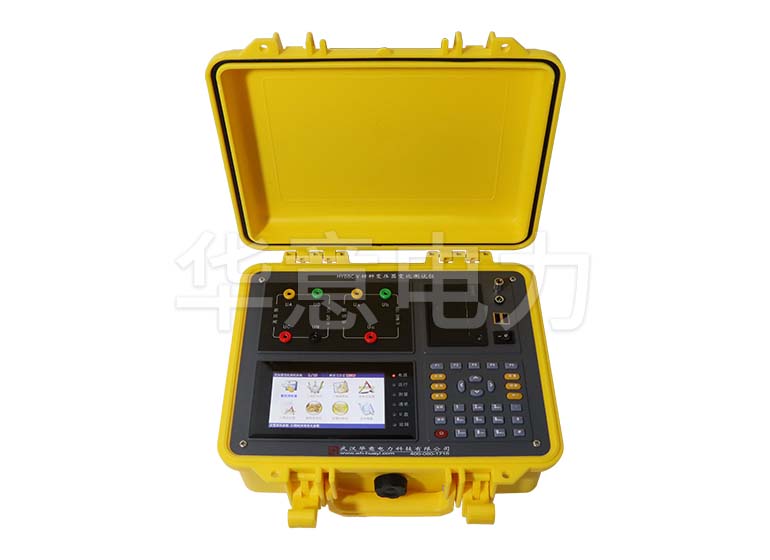

該多功能變比測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。

多功能變比測試儀輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，最后計算出組別、變比、誤差、相位差。多功能變比測試儀采用大屏幕液晶顯示，全中文菜單及漢字打印輸出。儀器內置使用說明書，可隨時查閱。儀器可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。儀器操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。

產品別稱：變壓器變比組別測試儀、變壓器變比測試儀、變壓器變比全自動測試儀、全自動多功能變比測試儀、變壓器變比組別測量?jì)x、變壓器變比測量?jì)x、變壓器變比全自動測量?jì)x、變比測試儀。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、真正三相測試：?jiǎn)蜗嚯娫摧斎耄瑑炔繑底趾铣扇鄻藴收也ㄐ盘栐矗ㄟ^(guò)高保真功率放大器，產生三相測試電源(失真度小于0.1%、對稱度優于0.05%)輸出，測試結果具有更好的等效性，不會(huì )出現組別誤判等現象；

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號；

3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量；

4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況；

5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量；

6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差；

7、同時具有匝數比測量和運行電壓變比測量?jì)煞N功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值；

8、抗振性好：軍品接插件的使用增強了抗振性能；

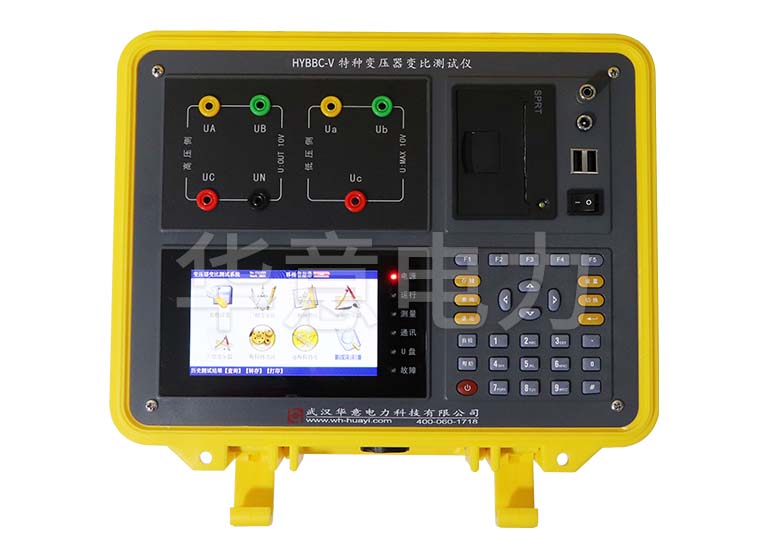

9、 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩；

10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響；

11、攜帶方便：體積小，重量輕；

12、可選裝高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量；

多功能變比測試儀注意事項：

1.在測量前要確保被測設備處于停電狀態，各測試端子不能接地；

2.測量接線一定要嚴格按說明書操作，否則后果自負；

3.測試之前一定要認真檢查設置的參數是否正確；

4.充電時最好使用有地線的電源插座；

5.不能在過量限的情況下工作；

6.嚴禁高低壓接反；
