2.1 二次壓降測試說明
1．二次壓降及負荷測試儀 過程介紹（下面介紹以三相四線PT側測試為例，三相三線與之類似）
1）首先進行壓降自校
現場運行時，常有大電流，高電壓的存在，加之由于現在PT側和儀表側的距離很遠，所以要用放線車，放線車本身也會(huì )帶來一定的誤差，所以要進行自校。

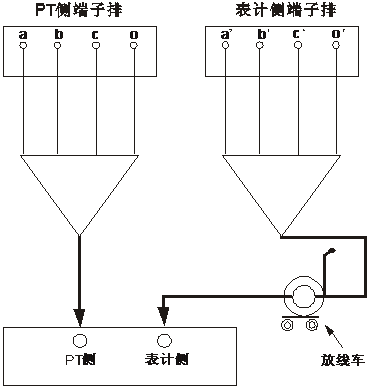

自校按下圖接線（PT側測試）
a.開機按任意鍵進入主菜單，選擇壓降自校（選擇方法：上下鍵可以移動光標，確定鍵選擇，取消鍵退出。）。
b.選擇三相四線自校。
c.儀器中的數據是上次或出廠時保存的壓降自校值，按確定儀器就開始進行自校。
d.測試結束后，如果需要保存數據，按數字鍵“1”重新測量，按數字鍵“2”存儲。
e.關機拆線。
2）二次壓降及負荷測試儀進行壓降測試

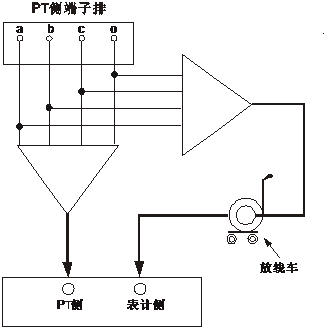

壓降測試按下圖接線（PT側測試）
a.開機按“確定”鍵入主菜單，選擇壓降測試菜單，進入后選擇測試方式（有PT側和表計側，選擇方法是光標移動到要選擇的內容，按確定鍵后在下拉列表中按上下鍵移動光標，確定鍵選擇）,自校狀態（帶自校和不帶自校）選擇將決定儀器是否減去自校時測試的現場誤差值。輸入各相參數。
b.光標移動到確定上，按確定鍵進入壓降測試選擇菜單，選三相四線自動測試，進入三相四線測試選擇菜單，選擇三相自動測試。
c.如需重測，按數字鍵“1”即可
d. 如需存儲按數字鍵“2”即可
e．關機，拆線。
f.各項參數簡介
f(%)比差
δ(’)角差
Δu(%)壓降相對值：Δu(%)＝
γ(%)電能計量的合成誤差：
對于三相三線
對于三相四線
g.測試結束
f(%)比差
δ(’)角差
Δu(%)壓降相對值：Δu(%)＝
γ(%)電能計量的合成誤差：
對于三相三線
對于三相四線

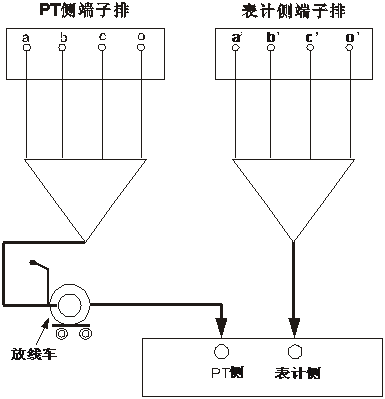

3）表計側壓降自校圖

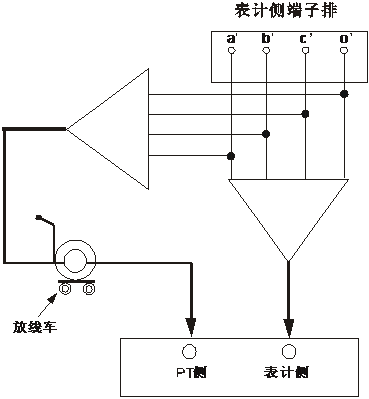

4）表計側壓降測量接線圖
2.2 CT負荷測試說明
1．接線圖

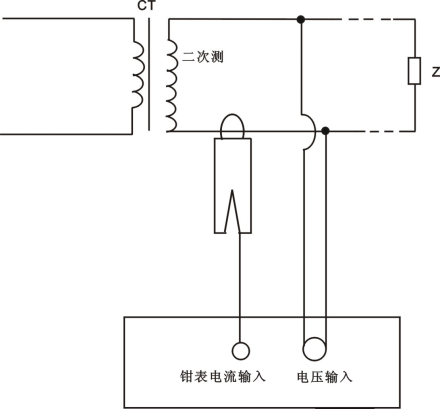

單相CT負荷測試接線圖
2．二次壓降及負荷測試儀具體操作說明

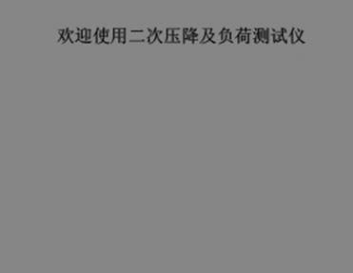

按接線圖接線后，打開儀器儀器顯示圖5.1.1
按“確定”鍵進入主界面如圖5.1.2。
按“上下”“確定”鍵選擇到“CT負荷”如圖5.1.3。
輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）
最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖5.1.6
如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可。
I：CT二次電流
R：CT二次負荷中的電阻分量
X：CT二次負荷中的電抗分量
COSφ：根據R,X算出的功率因數
U：
Z：U/I
Sn：U*I
φ：根據R X算出二次負荷電流電壓之間的角度
2.3 PT負荷測試說明
1. 接線圖

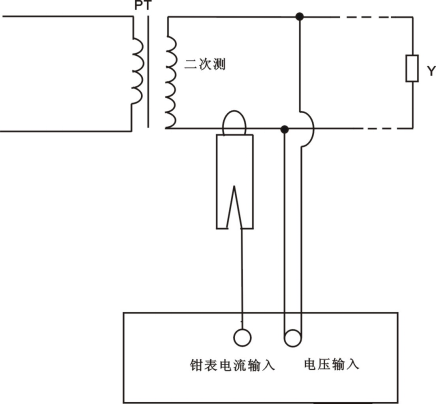

單相PT負荷測試接線圖
2．具體操作說明
按接線圖接線后，打開儀器儀器顯示圖5.1.1。
按“確定”鍵進入主界面如圖5.1.2。
按“上下”“確定”鍵選擇到“PT負荷”如圖5.1.3。
輸入各項參數。（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）
最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖5.1.6。
如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。
U：PT二次電壓；
G：PT二次負荷中的電導分量；
B：PT二次負荷中的電納分量；
φ：根據G,B算出的角度；
I：
Y:I/U
Sn：U*I
2.4 檢定方法

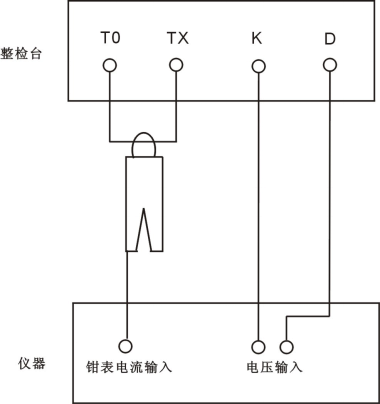

1. CT負荷檢定接線圖
檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO TX短接后穿過鉗表。KD接電壓輸入。（使用PT側黃色和黑色兩根線）

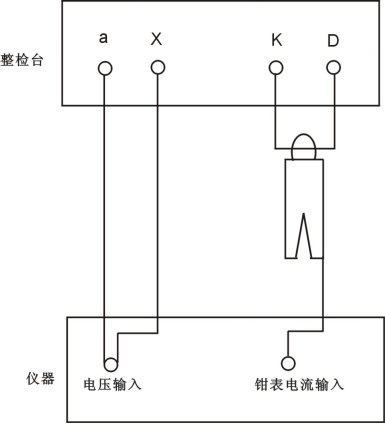

2. PT負荷檢定接線圖
檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。

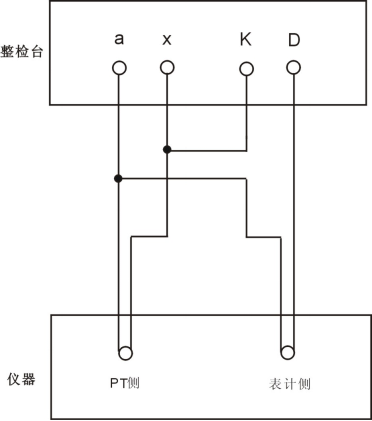

3．PT二次壓降檢定接線圖
檢定時可以使用互感器整檢臺，選擇電壓互感器測量回路即可。
注意：請選擇“不帶自校”，自校是消除放線車帶來誤差的選項，如果選擇了帶自校，可能數據會(huì )不正確。
第三章 注意事項及其他
3.1 注意事項
1．為了保證工作人員在現場試驗中的人身安全和電力系統發、供、配電氣設備的安全運行，必須嚴格執行DL409-1991《電業安全工作規程》。
2．電氣設備分為高壓和低壓兩種
高壓：設備對地電壓在250V以上者；
低壓：設備對地電壓在250V及以下者；
3．工作人員與帶電高壓設備的安全距離
表1高壓設備帶電時的安全距離
電壓等級（kV） | 安全距離 |
10及以下 | 0.70 |
20—35 | 1.00 |
44 | 1.20 |
60—110 | 1.50 |
154 | 2.00 |
220 | 3.00 |
330 | 4.30 |
500 | 5.00 |
4．測試前的準備
1）接入壓降校驗儀的導線是四芯屏蔽電纜線，接入電路前應用500V兆歐表檢查電纜各芯之間、芯與屏蔽層之間的絕緣是否良好，以免造成短路故障。
2）如果在三相三線計量方式時測量，則電纜線只需三芯通電，那么空余的一芯線的接線頭切不可短路。
3）測試工作進行前，應對壓降校驗儀及臨時電纜線進行自校以測出它們所帶來的測量誤差。該誤差可保存于壓降校驗儀內，校驗儀將在每次測試結果中自動扣除這部分誤差以消除對測量的影響。

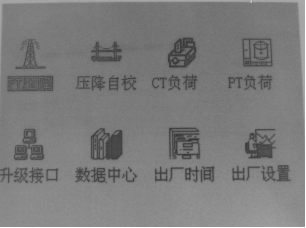

5．主界面介紹
a) PT壓降：該功能菜單中可以進行三相三線，三相四線，單相壓降測試。
b) 壓降自校：該功能菜單中可以對放線車和各種現場干擾進行自校，消除或減小這些干擾。
c) CT負荷：測試CT二次負荷。
d) PT負荷：測試PT二次負荷。
e) 升級接口：程序升級接口，不對用戶開放。
f) 數據中心：可以瀏覽數據，刪除數據。
g) 出廠時間：出廠時間
h) 廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。
