? ? ? ? ? ?全智能多次脈沖電纜故障測試儀測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

多次脈沖電纜故障測試儀多脈沖測試法：

1. 多脈沖測試法的連接和工作原理：

多脈沖智能電纜儀系統的組成方框圖如圖十八所示

?

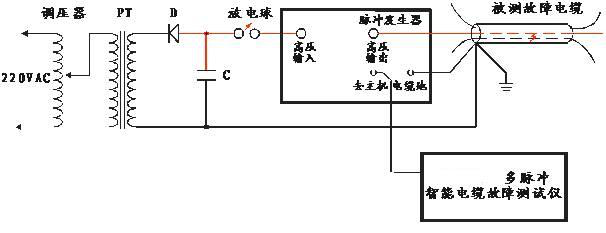

圖十八?多脈沖智能電纜儀系統組成框圖

作為采用多脈沖法的電纜故障測試系統，本套儀器包括可以產生單次沖擊高壓的“一體化高壓發生器”、“多脈沖產生器”、和測試波形分析處理的“多脈沖智能電纜故障測試儀”。

簡單工作原理：

“多脈沖產生器”的作用是將“一體化高壓發生器”產生的瞬時沖擊高壓脈沖引導到故障電纜的故障相上，保證故障點能充分擊穿，并能延長故障點擊穿后的電弧持續時間。同時，產生一個觸發脈沖啟動“多脈沖自動觸發裝置”和電纜故障測試儀。“多脈沖自動觸發裝置”立即先后發出多個測試低壓脈沖，經“高頻高壓數據處理器”傳送到被測故障電纜上，利用電纜擊穿后的電流電壓波形特征，將形成的反射脈沖記錄在顯示屏上。

????多脈沖發生器的面板結構示意圖如圖十九所示：

?

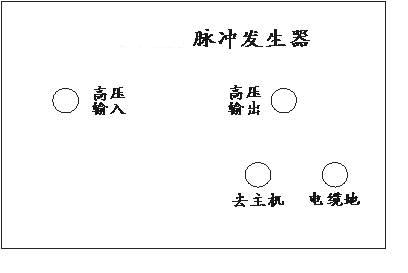

圖十九?脈沖發生器的面板結構示意圖

2．用多脈沖法測試電纜的高阻泄漏故障（包括高阻閃絡(luò )性故障）

測試前的準備工作：

1）測全長

在進行沖擊高壓多次脈沖法測試之前，應首先進行電纜全長的測量。此步驟的目的是檢查儀器是否有故障，同時保存此波形，以便判讀故障距離。低壓脈沖法測試的開路全長波形如圖二十所示。

2）將高壓發生器、電纜故障相、系統接地線、電纜接地線、電纜故障測試儀連接起來。仔細檢查接線確保無誤。現場接線如圖十八所示。

3）打開儀器電源，屏幕將在完成自檢程序后自動進入設置界面。根據現場被測電纜種類、長度和初步判斷的故障距離選擇脈沖寬度，按照屏幕模塊中的相關鍵完成初始狀態設置。

完成設置界面后，圖形界面左上方將顯示一行此次設置的所有參數值。

?

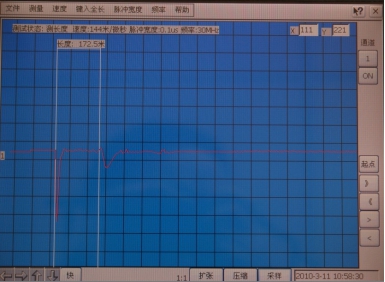

圖二十?低壓脈沖法測試的開路全長波形界面

進行多脈沖法測量

1．加沖擊高壓先進行試測。如加沖擊高壓后測得的波形仍如圖十七所示波形，即上下兩波形完全一樣。兩回波脈沖的極性與發射脈沖的極性一致，游標定位顯示的是電纜全長，說明故障點未被高壓擊穿。須重新按“采樣”鍵，并升高沖擊電壓。一邊升高沖擊電壓，一邊進行采樣和屏幕監視。并同時調節 “輸入振幅”電位器，直到看見屏幕上面的波形出現與發射脈沖極性相反的回波脈沖為止。這時屏幕顯示的測試波形應該是最終采樣結果。可以進行“波形操作”了。

最終采樣結果界面如圖二十一所示。

2．按熒屏下方模塊中的“展寬”或“壓縮”鍵，使測試的波形寬度比較適合故障距離的判讀。然后，按“↑、↓、←、→a”鍵，將上下兩波形重疊。可以看出，故障回波前的那部分重疊較好，故障回波后的波形部分有明顯的發散。波形操作結果應如圖二十二所示。

?

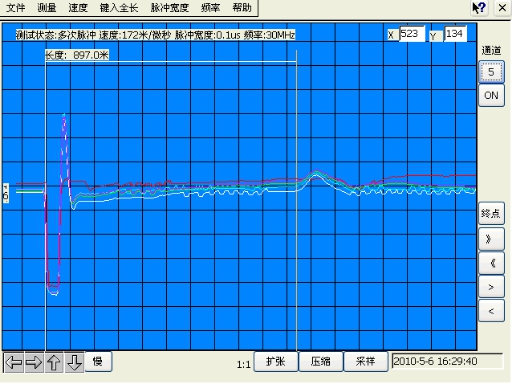

圖二十一?最終采樣結果界面

3．移動測量光標判讀故障距離。在顯示屏右邊上有“起點” 、“終點”和相應的光標左右快移與慢移的相關鍵。按“起點” 、“終點”鍵時屏幕按鍵顯示的是起點，則按左右光標移動鍵時起點光標在移動，否則按左右光標移動鍵時終點光標在移動。總可以將兩條光標移到起始波形和回波的拐點。

在完成上述操作后，兩光標間顯示的數字即為故障點到測試端的距離。其最終測試結果界面如圖二十二所示。

?

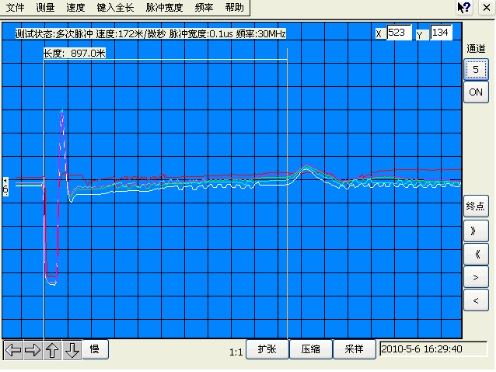

圖二十二最終測試結果顯示界面

4．測試完畢后，如果操作者認為此次測試結果有保留價值，可使用數據“保存”和保存屏幕功能，具體操作見菜單操作介紹。

注：多脈沖法測試的操作技巧：

盡管多脈沖法測試波形極易判斷、準確性也較高，但要獲得一個較為理想、方便判讀的波形還需掌握一定的技巧才能應用自如。

現場按多脈沖法接好線路后，第一次施加沖擊高壓往往得不到較為理想的測試波形，只能算是一次試測。因為事前并不知道故障的距離，故障點的抗電強度也不清楚。如果沖擊電壓加得不夠高，故障點沒有被沖擊高壓擊穿產生電弧，是采集不到故障回波的。必須提高沖擊電壓直到看到故障回波為止。

由于在多脈沖法測試過程中，高壓設備與故障電纜之間串有“多脈沖產生器”，實際加到電纜故障相上的沖擊高壓比高壓發生器輸出的電壓低一些。如果高壓發生器的輸出電壓已經達到35KV，故障點還未被擊穿，此時應更換測試方法。將多脈沖法測試改為沖擊高壓閃絡(luò )法，利用傳統的電流取樣法進行測試。
