? 氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺 陷。 該儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定。
氧化鋅避雷器測試儀使用方法方法
1、接好聯線和儀器電源，打開電源，屏幕上顯示如下圖4所示：
氧化鋅避雷器特性測試儀 |
|
系統設定
數據測量
數據查看
儀器校準
時間校準
|
↑↓移動 ??Y確認 N返回 |
?????????????????????????????????圖4 主菜單
2、點擊系統設定菜單，出現下圖5所示菜單：
氧化鋅避雷器特性測試儀 |
|
輸入補償角 +0.000
輸入變比 10000
設備編號 0000-A
|
↑↓移動 ?Y確認 N返回 |
?????????????????????????????圖5 系統設定菜單
在此菜單下，可以設定變比值和補償角。
數字的輸入為:- 1 2 3 4 5 6 7 8 9 0 . 循環. 變比的輸入不能有負數, 補償角的輸入只能笫一位數選擇負號, 其余的輸入為錯誤的輸入. 數據中間只能用一個小數點.
↑：循環數字。↓：向右移動位。數字輸完按返回即保存。
*注意變比值的正確算法：
試驗變壓器變比的確定方法：這里的變比應為高壓繞組與測量?jì)x表繞組的匝數比或電壓比。例如交流輸出額定電壓為50KV的試驗變壓器，一般測量?jì)x表繞組的額定電壓為100V，所以變比為50KV/100V=500。在線變比的確定方法：以110KV避雷器為例，其變比為
。
*輸入補償角的算法：
在補償角為0時, 先測出A相和C相的角度φ{φA和φC},然后用{φC-φA}/2=補償角， φA為正，φC為負.
3、點擊數據測量菜單，出現下圖6所示菜單：
????????????
|
氧化鋅避雷器測試界面
全電壓0.000KV全電流0.000mA電壓基波0.000KV電流基波0.000mA容性電流0.000mA阻性電流基波0.000mA頻率50.00Hz阻性電流三次0.000mA有功功率0.000W阻性電流五次0.000mA無功功率0.000W阻性電流七次0.000mA設置變比0.000阻性電流峰值0.000mA補償角0.000測試相位差0.00
波形 ??保存 ???打印 ????返回 ?
|
圖6數據測試主菜單
補償角：已存儲的數據可修改補償角度，但修改值只影響當前顯示/打印數據，不能存儲。
變比：PT或試驗變壓器變比，顯示試驗電壓U為輸入參考電壓Uref與K乘積。由于K并不影響角度或電流量測量，也可以設置為1直接顯示U1。應注意當沒有U1輸入時，不能得到正確的測量結果。已存儲的數據可修改電壓變比，但修改值只影響當前顯示/打印數據，不能存儲。
測試相位差：基波電流超前基波電壓的相位差，其中包含補償角度。可由角度直接評價MOA性能，有相間干擾時要扣除干擾角度再評價。
波形顯示 全電壓的波形
?????????全電流的波形
?????????阻性電流基波
4、點擊數據查看菜單，出現下圖7所示菜單：
?????????????????
|
0000-A ?2015年01月05日 08:08:08 ?001-001
全電壓0.000KV全電流0.000mA電壓基波0.000KV電流基波0.000mA容性電流0.000mA阻性電流基波0.000mA頻率50.00Hz阻性電流三次0.000mA有功功率0.000W阻性電流五次0.000mA無功功率0.000W阻性電流七次0.000mA設置變比0.000阻性電流峰值0.000mA補償角0.000測試相位差0.00
↑上一組↓下一組 ?Y打印 ?N返回 ?
|
?
圖7數據查看主菜單
5、打印輸出
如需打印直接按屏幕提示操作，為了方便用戶對測試數據進行分析、保存，儀器將100組的試驗數據進行存儲，任由用戶選擇打印。（測量完畢后，用戶根據自己的需要對數據進行儲存。）
6、儀器校準
儀器的校準要輸入密碼進入，只有儀器精度不對的時候可以進入。其余的時候請不要進入（密碼找公司要）
7、時間校準
2015年01月05日 08:08:08 ??
↑ ?改變數字 ?↓ 移動光標 ?
?2.1 測量原理和數據分析
儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值和電流電壓角度Φ（圖8）。因此與電壓同相分量為阻性電流基波值（Ir1p），正交分量是容性電流基波值（Ic1p）：
Ir1p=Ix1pCOSΦ ??????Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：
?
Φ |
<75° |
75°~77° |
78°~80° |
81°~83° |
84°~88° |
>89° |
性能 |
劣 |
差 |
中 |
良 |
優 |
有干擾 |
?
實際上Φ<80°時應當引起注意。

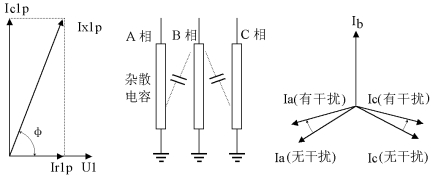

???????圖8?投影法 ??圖9?一字排列避雷器的相間干擾
1、相間干擾
現場測量時，一字排列的避雷器，中間B相通過雜散電容對A、C泄漏電流產生影響：A相φ減小2°左右，阻性電流增大；C相φ增大2°左右，阻性電流減小甚至為負；B相基本不變，這種現象稱相間干擾(圖9)。
2、干擾下MOA性能評價
（1）建議用本相PT二次電壓測量本相MOA電流，補償角度均為0，即測量時不考慮相間干擾。試驗室測量不應使用補償角度（Φ0=0）。
評價MOA性能時可考慮相間干擾。按相間干擾的對稱性，以B相Φ為準，A相Φ減小的數值基本等于C相Φ增加的數值，由此可以估計相間干擾角度。例如A相Φ偏小2°，C 相Φ偏大3°，則相間干擾大致為2.5°，評價MOA性能時，A相Φ+2.5°，B相Φ不變，C相Φ—2.5°。
3、如果測量時考慮相間干擾，可對A/C相設置補償角度，該補償角度“加”到Φ中。考慮到B相對A/C相的相間干擾對稱，如果測量出Ic超前Ia的角度Φca，A/C相分別補償，
用本相PT二次電壓測量本相MOA電流，并置入上述補償角度。直接按Φ評價MOA性能
