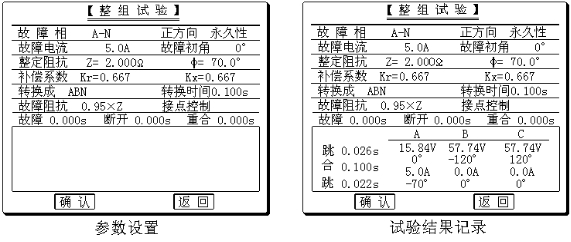

1. 界面說明

整組試驗相當于繼電保護裝置的靜模試驗，通過設置各試驗參數，模擬各種瞬時、永久性的單相接地、相間短路或轉換性故障，以達到對距離、零序保護裝置以及重合閘的動作進行整組試驗或定值校驗。

需要輸入的各種設定量：

????????故障相：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；

????????正方向/反方向故障； ???????????永久性／瞬時性故障；

????????故障電流；　　 ??????????????????故障初角；

????????整定阻抗Z、Φ或R、X； ?????????零序補償系數Kr、Kx。

????????轉換性 / 非轉換性故障； ?????????轉換時間；

????????轉換成：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；

????????故障阻抗倍數；

????????時間控制 / 接點控制方式；

????????故障時間、斷開時間、重合時間（此三個時間量?jì)H在“時間控制”時使用）。

?

????故障相 ?可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

????整定阻抗??故障阻抗可以Z、Φ方式輸入或R、X方式輸入，以一種方式輸入，另一種方式的值計算機自動計算出。Z、Φ或R、X輸入方式切換是在光標在“Z=”位置時按旋鈕進行切換。

???故障阻抗倍數??為nד整定阻抗”,以此值作為短路點阻抗進行模擬。

???時間控制／接點控制

???接點控制時，由保護的跳閘、重合閘、永跳接點控制電流電壓發生狀態轉換。如跳閘接點到將使測試儀輸出從故障量轉變?yōu)檎Ａ浚ㄌl后狀態）。

???時間控制時，裝置根據所設定的各時間間隔，依次輸出故障前、故障時、跳閘后、重合閘后、永跳后的各種量。保護跳合閘時只記錄動作時間，而不改變各種輸出狀態的持續時間。

???故障時間、斷開時間、重合時間??在時間控制方式下，分別用于控制輸出故障量的持續時間、故障斷開后正常量的持續時間以及重合閘后再次輸出故障量的持續時間。在接點控制時不起作用。

???故障前 ??????????????故障狀態??????跳閘后正常狀態 ??重合后故障狀態 ??永跳后

???????????????????????????????故障時間 ????斷開時間 ????重合時間

???????????????????????????????????????????????????????????

?????????????????????????????轉換時間 ??轉換

??????????????????????????????????????????

???轉換性故障／非轉換性故障??用于設置轉換性故障。從故障開始時刻起，當轉換時間到，無論保護是否動作跳開斷路器，均進入轉換后故障狀態。但跳開相的電壓電流不受轉換性故障狀態影響，其電壓V＝57.7V或0V，電流I=0A。故障轉換時間是指從第一故障開始時算起的時間。

???轉換后故障類型??可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

???故障起始角??故障發生時刻電壓初始相角。由于三相電壓電流相位不一致，合閘角與故障類型有關，一般以該類型故障的參考相進行計算：?jiǎn)蜗喙收弦怨收舷唷上喽搪坊騼上嘟拥匾苑枪收舷唷⑷喽搪芬訟相進行計算。

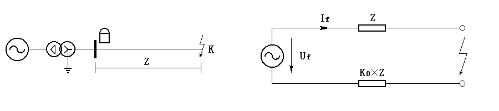

???短路計算模型：

?

?

?

??零序補償系數：??????????()

如果正序組抗角Φ(Z1)與零序阻抗角Φ(Z0)不等，此時K0為一復數，則常用Kr、Kx進行計算。

????????????????????????????() ???????()

如果Φ(Z1)＝Φ(Z0)，則K0為一實數，此時Kr＝Kx ，應設置為Kr=Kx=K0。

注意：1. 整組試驗中，所有故障數據全部由計算機完成。計算機根據所設定的故障電流和故障阻抗計算得出的短路電壓，每相不得大于額定電壓57.7V，如果過大，則自動降低故障電流值，以滿足Vf ≤ 57.7V的條件。

??????2. 如果故障阻抗較小，一般應設置較大故障電流，故障阻抗較大，可設置較小故障電流，以使故障電壓比較適當。這也符合實際運行情況。否則有可能影響測量結果。

2. 試驗指導

???當所有數據設定完畢，按下“確認”，計算機即自動計算出此種故障時的各相故障電流、電壓值，以便于試驗人員進行驗證。按下“故障前”按鈕，裝置輸出正常時的各相對稱電壓量，此時各相電壓為57.7V、電流為0A。按動“故障”按鈕，或開入c接通，裝置進入輸出故障狀態，輸出故障電流、電壓，加至保護裝置上。保護跳閘后，裝置恢復輸出正常量。保護重合閘后，如果是瞬時性故障，裝置輸出正常量；如果是永久性故障，裝置再次輸出故障量，待到保護第二次跳閘（永跳）后，再輸出正常量。

???①試驗過程中，任何時候按下“停止”鍵，則試驗過程中止并退出。

開入量：開入A、B、C作保護跳閘接點輸入；開入R作保護重合閘接點輸入；開入c作啟動故障接點輸入。

②開出量：保護裝置輸出故障量時，開出1閉合，保護裝置跳閘時，開出2閉合。
