“狀態系列Ⅰ”輸出4相電壓和3相電流，可以用于“繼保-繼電保護測試儀”各個系列的測試儀。

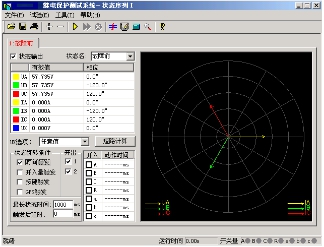

???狀態序列主要是為了滿足電力系統中一些特殊的保護測試需要。例如，做廠用電的快切以及備用電源的自動投入試驗，配電系統保護裝置多次重合閘等。狀態系列試驗中最多可以添加至9個狀態, 每個狀態可根據實際情況自由定義電壓電流數據，模擬復雜的電網狀態變化。通過七對開入量的翻轉來獲取并測量保護的動作值與動作時間。狀態序列Ⅰ的主界面如圖所示：
l?可以靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流
l?每個狀態可以關閉、增刪、插入，可以命名，可以設置多種觸發方式
l?Ux可以設置多種輸出組合方式
l?可以方便靈活地模擬各種復雜的故障情況，測試復雜的邏輯組合
?
第一節 ??界面說明
1. 增加、刪除狀態

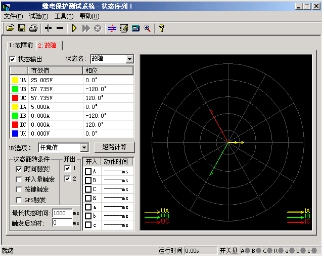

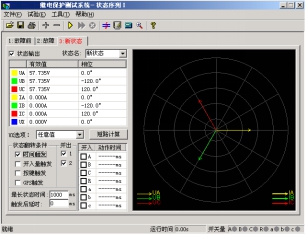

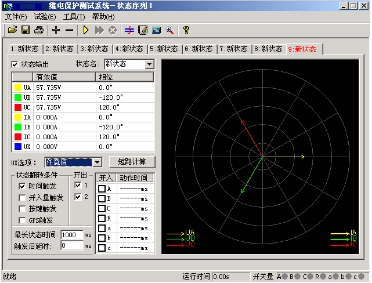

???按“＋”、“－”按鈕可以添加新?tīng)顟B(tài)或刪除當前狀態，最多可以添加至九個狀態。添加新?tīng)顟B(tài)時，默認添加到當前狀態之后，試驗人員也可在彈出的對話框中根據實際需要將新?tīng)顟B(tài)添加至合適的位置。如圖所示：
???需要刪除狀態時，先用鼠標選中該狀態（某狀態處于當前狀態時，其標題以紅色字顯示），再按“－” 按鈕即可。
2. “狀態輸出”選項
???根據實際需要，可以通過去掉此選項前的“√”來實現跳過某個狀態。此時該狀態將以灰色顯示，不再參與整個試驗過程。
3. 狀態名
???因為該測試模塊常用來做“重合閘及后加速”試驗，在狀態名下拉菜單中，軟件已定義了“故障前”、“故障”、“跳閘后”、“重合”和“永跳”等五個默認的狀態名，供試驗人員選擇。用戶也可根據需要，直接在方框內鍵入自定義的狀態名。自定義的狀態名不會(huì )被固化到該下拉菜單中，可隨時更改。參與過試驗的自定義狀態名在下次再打開此測試模塊時仍然存在。
4. 狀態參數設置
???每個狀態下的交流量參數均可自由設置，方法同“交流試驗”。要模擬復雜試驗時，還可通過打開界面上的“短路計算”功能自動計算得出，計算出的數據也可以進行修改。
5. 各狀態Ux選項
Ux是特殊量，可設定多種輸出情況：
設定為+3U0、-3U0、+×3U0、-×3U0時，Ux的輸出值是由當前輸出的UA、UB、UC組合出的3U0，再乘以各自系數得出，并始終跟隨其變化而變化。
若選擇等于某相電壓值，則Ux輸出將跟隨該相電壓變化，并始終與其保持一致。
若選“任意方式”，可以在參數欄中為Ux輸入0~120范圍的任意數字，試驗時其值等于所置入的電壓值且不變化。
6. 短路計算
點擊“短路計算”或按 ?????按鈕后，將打開一個“短路計算”對話框，該對話框用于模擬各種故障時的短路計算，并將計算結果填入到當前狀態中。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。如右圖所示。
7. 狀態翻轉條件
除“時間觸發”和“開入量觸發”兩觸發方式可以同時選擇外，其它都只能單選。它們是由一狀態翻轉進入下一狀態的前提條件。
（1）時間觸發：
當選擇該觸發方式時，可以根據實際需要，在“最長狀態時間”和“觸發后延時”中分別輸入一定的數值。試驗時，經過上述兩段延時后，自動進入下一狀態。“最長狀態時間”是指這個狀態的最長輸出時間。“觸發后延時”的作用類似于在交流試驗模塊里的開關變位確認時間，是為了防止保護抖動而引起的誤差，一般設置10ms 左右。需要特別注意的是，在模擬重合閘及后加速故障的時候，不能設置該延時。因為后加速故障是在重合于故障態才引起的，所以必須是在重合態后立即進入永跳狀態，后加速保護才能正確動作。如果“最長狀態時間”期間輸出的是故障量，當測試儀接收到保護的動作信號時，而試驗前同時又選擇了“開入量觸發”作為狀態的翻轉條件的話，測試儀將跳過所設置的余下的“最長狀態時間”進入“觸發后延時”狀態。
另外，常常通過設置“觸發后延時”來躲過保護接點的抖動。
（2）開入量觸發：
選中該觸發方式時，右側的七路開入量A、B、C、R、a、b、c 都將有效。七路開入量為“或”的關系，可以根據需要去掉多余的開入量（取消其前面的“√”）。測試儀檢測到所選的開入量動作時，將經“觸發后延時”時間即翻轉至下一狀態。
為防止接點“抖動”而影響試驗，在該觸發方式下一般應設置一定的“觸發后延時”。
（3）按鍵觸發：
選“按鍵觸發”時，試驗期間，當狀態翻轉至該狀態時，通過手動點擊界面上的 ???按鈕或按測試儀面板上的“Tab”鍵來實現狀態觸發翻轉。這是手動控制試驗進程的一種有效方式。
（4）GPS 觸發：
選擇GPS觸發時，利用GPS時鐘的分脈沖或秒脈沖觸發，實現多臺測試儀的同步測試。
注意：
1. 時間觸發和開入量觸發可以同時打勾，此時二者哪個條件先到即觸發翻轉。
2. 選開關量觸發時，一般需設一定的“觸發后延時”（約5－20ms），以免接點抖動導致多次誤觸發翻轉。
8. 開出量狀態
在每個狀態中均可設定開出1開出2的輸出狀態，如果打“√”則該路開出在該狀態時閉合，否則打開。每個狀態下可以設置開出量的輸出不一樣，可以實現在各狀態翻轉過程中，開出量的開合變化。
第二節 ??試驗指導
狀態序列其功能比較強大，因為其總共可以設置9個狀態。在這9個不同狀態下翻轉，可以完成一些相對較復雜的試驗項目。比如說模擬重合閘及后加速以及備自投的試驗。下面就用狀態序列來模擬重合閘及后加速的調試做一下說明。假定過流保護動作重合后由過流2段加速跳閘，各個狀態的設置和說明如下：
（1）“故障前狀態”
故障前狀態主要的作用是給重合閘一個足夠的充電時間，所以選擇用“時間觸發”來實現狀態的翻轉。故障前測試儀輸出一個正常的工作狀態，加給保護一個正常的電壓。
（2）“故障態”
?“故障態”用于模擬一個過流故障，也就是由測試儀的IA相出一個電流，電流定值大于保護的過流值，使保護的過流保護動作出口。這里用“開入量觸發”作為本狀態翻轉的條件，也就是開入量A接到保護的動作信號后進入下一個狀態。
（3）重合態”
這個狀態是一個重合等待狀態，和“狀態一”一樣，測試儀輸出的是一個正常的等待狀態，在這個狀態里讓自動重合閘裝置動作。
狀態翻轉條件選擇“開入量觸發”，也就是開入量R接到重合閘合閘信號后進入下一個狀態。這里要特別注意的一點是，因為要模擬后加速故障，所以觸發后延時一定要設為0。
（4）“后加速”
這個狀態是整個試驗的最后一個狀態，也就是后加速狀態。模擬的是一個電流后加速故障。對于故障類型的設置就看具體的保護是什么樣的后加速故障，就模擬什么樣的后加速故障狀態。同樣選擇“開入量觸發”狀態翻轉條件，也就是在接到保護跳閘信號后測試停止。
?
?
?
?
?
?
?
?
?
?
