同期實驗

該測試模塊用于準同期裝置測試，也可用于線路檢同期、檢無壓的同期重合閘保護。

l?能測試同期各項動作值、電壓閉鎖值、頻率閉鎖值、導前角及導前時間、調壓脈寬、調頻脈寬

l?能進行自動準同期裝置的自動調整試驗

l?可以測試自動準同期裝置，也可測試同期類各種繼電器（如同步繼電器）

l?可以測試線路檢同期、檢無壓的同期重合閘保護

l?可以自動測試，也可手動測試

?

?

第一節 ??界面說明

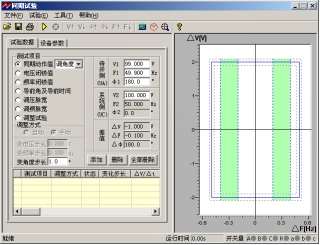

1. 測試項目

（1）同期動作值

???用于測試同期電壓差、頻率差、角度差的動作值。其右側的下拉菜單有“調電壓”、“調角度”和“調頻率”三個選項。選中其中一項后，再設置界面下端的“變電壓（頻率、角度）步長”。開始試驗后，可按所設置的變化步長手動增減相應的量至同期接點動作，即測出相應的同期動作值。用該功能也可對線路檢同期或檢無壓的重合閘保護進行測試。

???上述三個參量中，當要測試某一個時，應該總是預先讓其它兩個參量滿足同期條件，通過改變需測試的參量的值，最終使同期裝置完全滿足同期要求而動作。

???下面以測試同期電壓值為例來說明試驗的方法：

???先設定“調電壓”，設待并側電壓V1為90V，不滿足同期條件。設待并側頻率F1和相位Φ1滿足同期條件（可設與系統側頻率很接近的49.9Hz、相位任意，也可設為頻率相等50Hz、相位相等0°），同時設置一定的“變電壓步長”。點擊“添加”按鈕，將所設置的參數添加進測試數據區中。開始試驗后，手動按步長增▲（或減▼）鍵，改變電壓至同期裝置動作。

???試驗期間，如果頻率不相等，可以觀察到“待并側”和“差值”欄中的角度在不斷地變化。如果按下按鈕欄里的“同步指示器”按鈕，從打開的同步窗口中更能觀察到待并側電壓矢量在不斷地旋轉且長度在變化。如果兩側頻率相等，待并側電壓矢量不會(huì )旋轉，僅長度變化。當同期三個條件：電壓、頻率和相角均滿足要求（待并側與系統測兩電壓矢量接近到允許范圍時），同期裝置將會(huì )發出口信號。測試儀記錄下動作時的壓差、頻差和角差。

注意：

???手動改變待并側電壓和角度值的方法是按鍵盤的▲、▼鍵，手動改變待并側頻率值的方法是按鍵盤上的?、?鍵，將鼠標移至按鈕欄中會(huì )有提示。

???軟件固定系統側電壓的頻率為50Hz，角度為0°，系統側的電壓默認為100V，但允許調整。待并側電壓由測試儀的UA輸出，系統側電壓由測試儀的UC。

（2）電壓閉鎖值

???試驗前先設置待并側的電壓和頻率滿足裝置的同期條件，但電壓也有一定差值，頻率有一定差值，可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每當角度擺入動作范圍內，同期裝置發出合閘命令（從裝置的動作指示燈中能觀察到）。手動或自動增、減待并側電壓至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝電壓差增大的方向改變待并側電壓，使壓差逐步增大到同期裝置不再動作（動作閉鎖），即測得壓差閉鎖值。

（3）頻率閉鎖值

???試驗前先設置待并側與系統側的電壓和頻率滿足裝置的同期條件，但頻率有一定差值可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每到角度擺入動作范圍內，同期裝置發出合閘命令。手動或自動增、減待并側頻率至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝頻率差增大的方向改變待并側頻率，使頻差逐步增大到同期裝置不再動作（動作閉鎖），即測得頻差閉鎖值。

（4）導前角及導前時間

???試驗前先設待并側與系統側的電壓相等，頻率不滿足同期條件。試驗開始后，由于頻差較大，在角度旋轉中，同期裝置不發合閘命令。手動或自動增、減待并側電壓的頻率。當待并側頻率處于臨界允許動作值，且角度擺入動作范圍內時，同期裝置第一次動作發合閘命令。測試儀將計算并記錄下頻差剛滿足同期條件時的導前角和導前時間。

???導前角與導前時間存在以下關系：

△ф = △t / Tw?360o ??????????Tw = 1 / │f1-f2│

其中： ??△ф為導前角 ?????????????????△t為導前時間

f1為待并側電壓的頻率 ?????????f2為系統側電壓的頻率

???自動試驗時，軟件總是在每一個周期內檢查同期裝置是否有合閘脈沖傳來。如果測試儀在一個周期內未接收到合閘脈沖，則自動朝頻差減小的方向改變待并側頻率。如此每周期進行調整，直至同期裝置發動作信號。軟件即計算并記錄下此時的導前角和導前時間。

（5）調壓脈寬或調頻脈寬

???自動準同期裝置在壓差和頻差不滿足同期條件時，可以自動發升、降電壓或升、降頻率的脈寬信號。該信號的脈寬和周期可以在此功能中測量。

???調壓脈寬試驗方法：

試驗前先設置待并側的電壓不滿足同期條件（低于或高于系統側電壓）。頻率滿足條件但不相等，可以使兩側角差能周期性拉開和擺攏。將同期裝置的升、降壓信號分別接入測試儀開入A和a中。試驗時，由于電壓不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）壓”信號。這時，測試儀將可以測量在這一壓差下的調壓脈寬和調壓周期。調壓脈寬一般與壓差基本呈線性關系。

???調頻脈寬試驗方法：

???試驗前先設置兩側電壓滿足同期條件，但頻率不滿足同期條件（低于或高于待并側頻率）。將同期裝置的升、降頻率信號分別接入測試儀開入B和b中。試驗時，由于頻率不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）頻”信號，這時，測試儀將可以測量在這一頻差下的調頻脈寬和調頻周期。調頻脈寬一般與頻差基本呈線性關系。

（6）調整試驗

???調整試驗的過程是：

???試驗前設置待并側電壓的幅值和頻率均與系統側差值較大，不滿足同期條件。試驗時，由同期裝置給測試儀發“升壓”、“降壓”或“升頻”、“降頻”信號，測試儀根據接收到的信號自動地按設置的變化率向“滿足同期條件”的方向調整待并側電壓和頻率，直到壓差、頻差和角差均滿足同期條件，同期裝置發合閘命令為止。測試儀將記錄下合閘時的壓差、頻差和角差。

???試驗期間，當壓差或頻差滿足同期要求時，同期裝置上壓差合格燈或頻差合格燈亮，若角差也滿足要求時，同期裝置即并發合閘信號。這就是同期的三個動作必要條件：待并側與系統側的頻率基本相等、電壓基本相等以及相位差小于一定值。

2. 其它參量

（1）調整方式與步長

???在各測試項目下，軟件設置了不同的調整方式。測試“同期動作值”、“調壓脈寬”、“調頻脈寬”等項目時，軟件僅為“手動”調整，其它幾個測試項目則既可以“手動”也可以“自動”調整。“手動” 的調整方式下，要求在試驗期間通過按鍵盤上的▲▼、??鍵，或軟件界面上的相關按鈕來改變變量的輸出；“自動”調整方式下，測試儀是依據同期裝置發來的調整信號而自動調整變量的輸出。

（2） 添加、刪除與全部刪除

???試驗時可以把多個項目設置好后一次性完成所有試驗。基本操作過程是：選擇測試項目——設置測試該項目所需的各種參數——確定無誤后點擊“添加”按鈕，將該項目添加至列表框中——點擊開始試驗按鈕開始試驗，將按添加的項目順序依次進行試驗。如果想刪除測試項目列表中的某一項，則先用鼠標選中它，然后點擊“刪除”按鈕。如果想刪除列表中的全部項目，則直接點擊“全部刪除”按鈕。

（3）同步窗口

???根照同期裝置的整定值，設置△V、△F、△Fmin、△Fmax以及△φ的值。注意這些值在試驗過程中只起參考作用，不影響試驗。設置完之后，可以在右側的圖中實時觀察到相應的效果圖。在試驗過程中將看到試驗軌跡。

（4）兩側固有角度差

???這是兩側的接線角差、變壓器Y/△角差等各種固有角差之和。試驗時軟件將自動對該角度進行補償。

（5） 斷路器合閘時間

???斷路器的合閘延時，模擬同期裝置發合閘命令后斷路器的延時合閘。

（6）開入防抖動時間

???用于消除試驗期間保護繼電器接點抖動對試驗造成的影響。對微機同期裝置一般設5ms，對繼電器一般設20－40ms。

（7）同步指示器

???試驗期間點擊“同步指示器”按鈕打開同步指示器，能觀察到待并側與系統側在試驗過程中的電壓幅值、頻率與相角的變化矢量圖。如右圖所示：

?

?

?

第二節 ??試驗指導

1. 試驗接線

● 電壓接線

待并側電壓U1接測試儀UA，系統側電壓U2接測試儀UC，中性線UN接測試儀的UN。

● 開入量接線：

???同期裝置“升壓”、“降壓”、“升頻”、“降頻”開出信號分別接測試儀開入A、a、B、b，合閘動作出口信號接測試儀開入R，同期裝置上述開出信號的另一端短接，接至測試儀開入量的公共端（紅色端子）。如果保護的各個開出是有源接點，注意將各個開出接點的正電源接測試儀開入量的公共端。

注意：

???進行同期試驗測試時，開始應按下同期裝置的啟動按鈕。試驗前請查找裝置上的同期啟動信號輸入端子，引出兩根線。開始試驗后，先短接它們以啟動同期裝置。另外，有些同期裝置能設置同期時間，試驗期間，如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發告警信號。此時應再次按下同期啟動按鈕或短接上述兩根線以再次啟動同期。

3.9整組試驗Ⅰ和Ⅱ

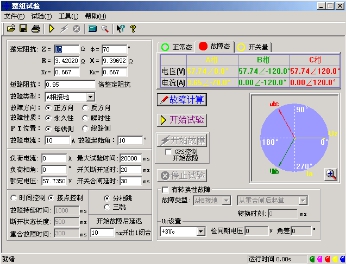

???整組試驗相當于繼電保護裝置的靜模試驗，通過設置各試驗參數，模擬各種瞬時、永久性的單相接地、相間短路或轉換性故障，以達到對距離、零序保護裝置以及重合閘的動作進行整組試驗或定值校驗。下面以“整組試驗Ⅰ”為例，簡要說明其使用方法。軟件界面如圖。

l?整組校驗過流、零序和距離等保護，進行整組傳動試驗

l?能測試在有（無）檢同期和檢無壓條件下，重合閘及后加速動作情況

l?能模擬轉換性故障、反方向故障

?

?

?

?

?

?

?

?

?

?

第一節 ??界面說明

1. 故障量設置??

●?故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

●?整定阻抗

按照定值單給定的阻抗設置方式，故障阻抗可以Z、Φ方式輸入或R、X方式輸入，當以一種方式輸入，另一種方式的值軟件會(huì )自動計算出來。

● 短路阻抗倍數

為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。這是“容忍性”的檢查界限，如果保護還不能正確動作，請檢查其它方面的原因。

● 零序補償系數?

Ko = ( Z0 / Z1 – 1 ) / 3

如果正序組抗角Φ(Z1)與零序阻抗角Φ(Z0)不等，此時Ko為一復數，則常用Kor、Kox進行計算。

Kor = ( R0 / R1 – 1 ) / 3 ?????????Kox = ( X0 / X1 – 1 ) / 3

對某些保護(如901系列)以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kor＝Kox＝Ko 。

● 故障方向

如果保護具有方向性，請注意選擇正確的故障方向。

● 故障性質

選擇“瞬時性”或“永久性”故障的不同點在于：在“時間控制”的試驗方式下，選擇“瞬時性” 故障時，當測試儀接收到保護的動作信號后即停止故障輸出進入下一狀態，盡管此時故障時間還沒有結束；但在“永久性”故障時，即便測試儀接收到保護的動作信號，故障量繼續存在，直到所設置的“故障持續時間” 到。也就是說，“永久性”故障時，測試儀的故障輸出時間只受“故障持續時間”控制。因此，在“永久性”故障下試驗容易造成后加速保護動作，并且重合閘無法重合。所以，建議一般選擇“瞬時性”故障方式。

● 故障電流

以上只設置了相應的短路阻抗，如果再告訴軟件一定的故障電流，軟件將自動計算出相應的故障電壓，由測試儀輸出相應的故障電壓和電流給保護。設置的故障電流應滿足以下要求：1、大于保護的啟動電流；2、故障電流與短路阻抗的乘積應不大于57.7V。

● 時間控制／接點控制

接點控制時，由測試儀接收到的保護的跳閘、重合閘、永跳接點變位信號來控制試驗狀態，決定測試儀在相應狀態應輸出的電流、電壓。

時間控制時，裝置根據所設置的時間順序，依次輸出故障前、故障時、跳閘、重合閘、永跳后的各種量，保護跳合閘時只記錄時間，而不改變各種量的輸出進程。

?

???????????故障前??????故障狀態?????跳閘后正常狀態??重合后故障狀態????永跳后???????

?

?????????????????故障時間 ??????斷開時間 ?????重合時間?????????

?

（1）故障時間、斷開時間、重合時間

在時間控制方式，用于控制輸出故障量的持續時間、故障斷開后輸出正常量的持續時間、重合閘再次輸出故障量的持續時間，見上圖。在接點控制時不起作用。

（2）轉換性故障／非轉換性故障

用于設置轉換性故障。從故障開始時刻起，當轉換時間到，無論保護是否動作跳開斷路器，均進入轉換后故障狀態。但跳開相的電壓電流不受轉換性故障狀態影響，其電壓V＝57.7V（PT安裝在母線側）或0V （PT安裝在線路側），I=0A。故障轉換時間是指從第一次故障開始時算起的時間。

（3）轉換后故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般轉換后的故障類型設置為與第一次故障類型不同更符合實際。

（4）轉換起始時刻和轉換時間

可以設定為從第一次開始故障時起算，還是從保護跳閘后起算，還是從重合閘后起算，何時發生故障轉換。

（5）故障起始角

故障發生時刻電壓初始相角。由于三相電壓電流相位不一致，合閘角與故障類型有關，一般以該類型故障的參考相進行計算：?jiǎn)蜗喙收弦怨收舷唷上喽搪坊騼上嘟拥匾苑枪收舷唷⑷喽搪芬訟相進行計算。

（6）PT安裝位置

模擬一次側電壓互感器是安裝在母線側還是線路側。PT裝于母線側時，故障相斷開后，該相電流為零，電壓恢復到正常相電壓（V＝57.7V，I=0A）； PT裝于線路側時，故障相斷開后，該相電流及電壓均為零（V＝0V，I=0A）。

（7）分相跳閘／三相跳閘

用于定義開入量A、B、C三端子是作為“跳A”、 “跳B(niǎo)”、 “跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B(niǎo)”、“跳C”哪幾個信號到，模擬哪幾相跳開。

（8）斷路器斷開／合閘延時

模擬斷路器分閘/合閘時間。裝置接收到保護跳/合閘信號后，將等待一段開關分閘/合閘延時，然后將電壓電流切換到跳開/合閘后狀態。

（9）故障后開出1延時閉合時間

輸出故障量后開出1將會(huì )延時這一時間閉合。此功能可用于：在試驗高頻保護時，用開出1模擬收發信機的“對側收信輸入”信號。

（10）開出量2

開出2跟蹤斷路器的狀態變化，即保護跳閘時，開出2斷開，保護重合時，開出2閉合。故開出2可以作為模擬斷路器使用。

2. 檢同期重合閘及Ux設置??

（1）Ux選擇

???Ux是特殊相，可設定輸出 +3U0、-3U0、+×3U0、-×3U0、檢同期Ua、檢同期Ub、檢同期Uc、檢同期Ubc、檢同期Uca、檢同期Uab。

???前4種3U0的情況，Ux的輸出值由當前輸出的Ua、Ub、Uc組合出的3U0成分乘以各系數得出，并跟隨其變化。

若選等于某檢同期抽取電壓值，則在測試線路保護檢同期重合閘時，Ux用于模擬線路側抽取電壓。以檢同期Ua為例，在斷路器合上狀態，Ux輸出值始終等于母線側Ua（但數值為100V），在保護跳閘后的斷開狀態，Ux值則等于所設定的檢同期電壓幅值和相角，該值可以設定為與此刻的Ua數值或相位有差，用以檢驗保護在此種兩側電壓有差的情況下的檢同期重合閘情況。

3. 整組試驗Ⅱ說明?

???整組試驗Ⅱ與整組試驗Ⅰ的功能基本相同。整組試驗Ⅰ是按照阻抗方式設定各種故障情況，用于保護進行整組試驗，但對于某些保護無法獲知故障阻抗，而只有故障電壓和電流，如零序保護或35KV線路保護，此時可以用整組試驗Ⅱ進行試驗。

（1）故障類型 ?

???可設定為AN、BN、CN、AB、BC、CA、ABC型故障。

（2）故障電壓U ?

???對于單相故障和三相故障，故障電壓U為故障相電壓值，對于相間故障，故障電壓U為故障兩相的線電壓值。

（3）整定電流I ?

???為保護某段整定電流值。

（4）短路電流倍數 ?

???短路電流為試驗倍數nד整定電流”,以此值作為短路點電流進行模擬試驗。

?

注意：

???1. 整組試驗中，所有故障數據全部由計算機完成。計算機根據所設定的故障電流和故障阻抗計算得出的短路電壓，每相不得大于額定電壓（57.7V），如果過大，則自動降低故障電流值，以滿足Vf ≤ 額定電壓（57.7V）的條件。

???2. 如果故障阻抗較小，一般應設置較大故障電流，故障阻抗較大，可設置較小故障電流，以使故障電壓比較適當。這也符合實際運行情況。否則有可能影響測量結果。

其它各選項以及測試過程均與整組試驗1完全相同。

第二節 ??試驗指導

1. 整組試驗過程說明

數據設定完畢，按下“ ??????????”，裝置輸出“正常狀態”的各相對稱量，此時各相電壓為為額定電壓（57.7V）、電流為負荷電流。按下 “ ???????????”按鈕，或“開入c”接通，裝置進入故障狀態，輸出故障電流、電壓，加至保護裝置上。保護跳閘后，裝置輸出跳閘后狀態量。保護重合閘后，如果是瞬時性故障，裝置輸出正常量（各相電壓為57.7V、電流為負荷電流）；如果是永久性故障，裝置再次輸出故障量，至保護第二次跳閘（永跳）后，再恢復輸出正常量。

“開入c”接通時裝置自動進入故障狀態

此功能有兩種作用： 1 、可模擬手合到故障線路后加速跳閘，可以很方便地測出動作時間。具體做法是將手合接點或TWJ接點接至“開入c”，手動合閘時接點動作測試儀即輸出故障量，可測試保護的動作情況。2、可由GPS 裝置的接點啟動故障，模擬線路兩側同步故障。

試驗期間，任何時候按下“停止”鍵，則試驗過程中止并退出。

試驗結束后，計算機自動將測試記錄區中的測試結果在硬盤“試驗報告整組試驗”子目錄下按文本格式存檔，并可用“打印”按鈕進行顯示、打印。亦可以拷貝出來進行編輯、修改。

2. GPS控制試驗

整組試驗過程可以由GPS進行控制，用于模擬雙電源線路兩側保護的同時同步試驗，即由GPS控制兩側的兩臺測試儀同時同步啟動進入故障前狀態和進入故障狀態，加上故障量給各自側的保護，測試兩側保護的同時動作行為。

（1）GPS的脈沖輸出：

GPS裝置的脈沖輸出口輸出兩路脈沖，一路是PPS脈沖，為每秒鐘發一個，另一路是PPM脈沖，為每分鐘發一個，每次發PPS或PPM脈沖時面板上有一個PPS指示燈和一個PPM指示燈會(huì )閃動。我們這里使用PPM脈沖用于試驗。脈沖輸出口為一D型9針插座。

（2）GPS裝置與測試儀裝置的聯接：

用我們提供的專用GPS聯接線將GPS裝置的脈沖輸出口與測試儀背板的通信接口聯接。

（3）啟動試驗：

開啟測試儀進入PC通信狀態，在PC機“整組試驗”界面上將“GPS控制開始試驗”選項打鉤。試驗時兩側操作人員通過電話聯系，并觀察GPS裝置上PPM脈沖指示燈的閃動，在PPM閃過一次而下一個PPM未到之前（此時間寬度有1分鐘）的某一時刻，兩側操作人員基本同時按下界面上“開始試驗”按鈕，這時測試儀將進入預備狀態，當下一個PPM脈沖到時刻兩側測試儀同步自動進入故障前狀態輸出故障前正常量，再下一個PPM脈沖到時刻同步進入故障狀態，輸出故障量。整個過程如下圖：

?

?????????PPM ??????????????????????PPM ????????????????????PPM ????????????????????PPM

????????????????????????????????????????

????????????????????手動啟動 ??????自動進入 ?????????????????自動進入

????????????????????開始試驗 ??????故障前狀態 ???????????????故障狀態

?
