? ?華意電力是一家專業研發生產便攜式三相電能質量分析儀的廠家，本公司生產的便攜式三相電能質量分析儀在行業內都廣受好評，以打造最具權威的“便攜式三相電能質量分析儀“高壓設備供應商而努力。
電能質量分析儀，是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
1.2便攜式三相電能質量分析儀型號主要特點
1. 一種電能質量分析專用儀表。
2. 使用ARM和DSP以及16M字節的存儲器；
3. 儀表使用觸摸屏，使操作更簡單、方便；
4. 可進行測量，并保存數據，將其上傳到PC機進行分析；
5.?模塊化結構，設計合理，運行可靠。
6. 中文菜單操作，簡單易學。
7. 可使用USB盤更新儀表軟件，軟件升級簡單、方便；
8. 在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。
1.3便攜式三相電能質量分析儀型號技術指標
1. 儀表基本功能
表3-1 儀表檢測功能一覽表
項目 |
描述 |
電壓/電流/頻率 |
可測量三相電壓、零線電壓、三相電流、零線電流、頻率等 |
諧波測量 |
可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖 |
功率測量 |
可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等 |
三相不平衡測量 |
可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量 |
浪涌電流 |
可記錄至少40個浪涌電流事件 |
波動/閃變 |
波動、短時閃變、長時閃變測量 |
驟升/驟降 |
可記錄電壓驟升、驟降事件，最多可記錄40個事件 |
監測記錄 |
可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。 |
數字示波器 |
可用于查看電壓/電流信號波形 |
表 3-2各項檢測功能準確度指標
|
?
可測量范圍
|
?
測量精確度
|
?
說明
|
電壓/電流/頻率 |
三相電壓：10～700V(真有效值)
三相電流：0.5～1000A(真有效值，選配1000A電流傳感器)
零線電流：0.5～10A(真有效值)
頻率：40～70Hz
|
電壓：±0.5%
電流：±0.5%
頻率：讀數±0.01Hz
|
此處以A相電壓頻率作為測量頻率 |
諧波測量 |
電壓諧波：總諧波+1～50次諧波。
電流諧波：總諧波+1～50次諧波。
|
電壓諧波：±0.1(%r)
電流諧波：±0.05(A)
|
|
功率測量 |
有功：0.05～700KW
視在：0.05～700KVA
無功：0.05～700KVAR
功率因數：0.00～1.00
有功電能：0.01～10000kWh
視在電能：0.01～10000kVAh
無功電能：0.01～10000kVARh
平均功率因數：0.00～1.00
|
有功：讀數±50W
視在：讀數±50VA
無功：讀數±50VAR
功率因數：讀數±0.005
有功電能：讀數±0.05kWh
視在電能：讀數±0.1kVAh
無功電能：讀數±0.1 kVARh
平均功率因數：讀數±0.005
|
|
三相不平衡 |
基波電壓：10～700V(真有效值)
基波電流：0.5～1000A(真有效值)
基波頻率：40～70Hz
相角：0～360o
不平衡度：0.0%～100%
|
電壓：0.5%
電流：0.5%
頻率：讀數±0.01Hz
相角：讀數±0.3 o
電壓不平衡度：讀數±0.2%
電壓不平衡度：讀數±1%
|
此處以A相電壓頻率作為總測量頻率 |
監測記錄 |
可記錄參數：
三相電壓、三相電流、零線電流、電壓諧波（總諧波+1～25次諧波）、電流諧波（總諧波+1～25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變
|
同以上相關項 |
監測時間最大可達960小時 |
驟升驟降 |
電壓驟升、電壓驟降以及暫時斷電 |
|
最多可記錄40個事件 |
波動 |
電壓波動量：0.1%～10.0% |
測量誤差 |
|
2.?其他技術指標
???電壓信號輸入回路：?
?????直接接入， 輸入阻抗：1MΩ，20pF ??
?????測量范圍：電壓真有效值 10～700V(有效值)
?????尖峰電壓：1000V
?????功率消耗：小于0.5VA/相
???電流輸入回路：
?????間接接入
?????測量范圍：電流真有效值 1A,5A,10A,100A,1000A（選擇對應電流傳感器）
?????浪涌電流：1000A(選用1000A電流傳感器)
?????功率消耗：小于2.0VA/相
測量信號頻率范圍：40Hz～70Hz
顯示屏：?320×240 彩色圖形LCD + 觸摸屏
內存容量：16 M字節FLASH
外部存儲接口：USB（可插接U盤）
工作電源：可充電鋰電池，充滿可工作5～6小時
外接電源：AC100～240V/DC16.8V-1A 電源適配器/充電器
?
1.4技術結構
1. 整體結構

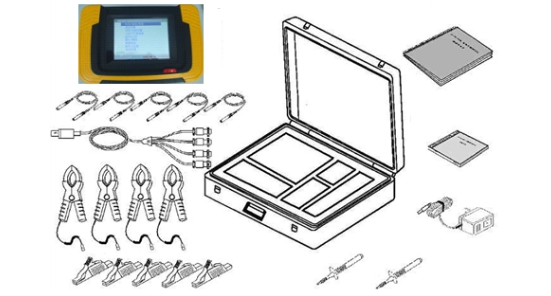

????電能質量分析儀的整機配件如圖2-1所示：
?
圖2-1 ?整機結構圖（圖中組件以實物為準）
1.5測量連接
?????使用本儀表進行測量，需首先把將電壓測試線與主機連接。然后根據測試需要選擇合適的電壓測試探頭，連接電流傳感器，讓電流傳感器把需測量電流的導線夾住。盡量使導線垂直穿過電流傳感器的夾合孔。如圖3-2所示。
?

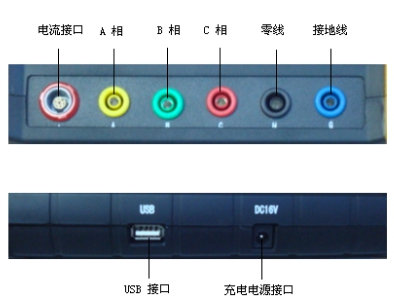

3-1 儀表前后面板接線說明
????
3-2 儀表測量連線示意圖
儀表只有三相三線及三相四線兩種測量模式，如需測量單相電參數，可選擇 “三相四線”，并將電壓和電流信號接入到 “A”相對應位置。
注意：連接測試探頭與測試源時，注意安全，防止觸電和短路的發生！
??????儀表測量連線分為三相三線及三相四線，測量是需正確連接，否則測量結果不正確，嚴重時可能導致儀表?yè)p毀。
在進行連接時需特別注意電壓測試線的顏色與主機插座的顏色必須一致。同樣，電壓測試探頭的顏色也應相互配合。
黑色測試線連接主機黑色插座和黑色電壓測試探頭，接測試源的N線！
?
