ETCR2000鉗形接地電阻測試儀現場應用
1.?電力系統的應用
（1）輸電線路桿塔接地電阻的測量
通常輸電線路桿塔接地構成多點接地系統，只需用ETCR2000系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。
（2）變壓器中性點接地電阻的測量
變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。
測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。
（3）發電廠變電所的應用
??ETCR2000系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。
2.?電信系統的應用
（1）樓層機房接地電阻的測量
電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用ETCR2000系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房?jì)榷荚O有消防栓），然后用鉗表測量測試線。
鉗表阻值 = 機房接地電阻 + 測試線阻值 + 消防栓接地電阻
如果消防栓接地電阻很小，則：
機房接地電阻 ≈ 鉗表阻值 - 測試線阻值
（2）機房、發射塔接地電阻的測量
機房、發射塔接地通常構成二點接地系統，如下圖。
?
?
?
?
?
?
如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。如果鉗表的測量值大于允許值，請按單點接地進行測量。
3.?建筑物防雷接地系統的應用
建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。
?
?
?
?
???
?4.?加油站接地系統的應用
在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。
根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。
?
序 號 |
檢測項目 |
技術要求 |
1 |
儲油罐接地電阻 |
≤10Ω |
2 |
裝卸點接地電阻 |
≤10Ω |
3 |
加油機接地電阻 |
≤4Ω |
4 |
加油機輸油軟管連接電阻 |
≤5Ω |
?
?
ETCR2000B鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE032036。它可應用于相應的易燃易爆環境中。
（1）儲油罐、裝卸點接地電阻的測量
?
?
?
?

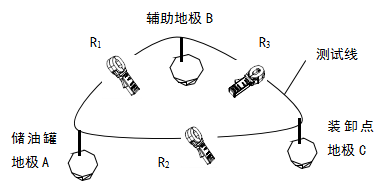

如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。
則可計算出：
?
注：測R1時BC、AC間不能有導線連接。測R2、R3時類推。
（2）加油機接地電阻的測量
?
?
?
?
如上圖，找一個與加油機接地極互相獨立的接地極，如裝卸點接地極等。用測試線將兩點連接起來，用鉗表測出讀數RT。則可計算出：
???
其中: RT為鉗表所測阻值。RC為裝卸點接地電阻
（3）加油機輸油軟管連接電阻的測量:?
?
?
?
?
?
用一根測試線將加油槍和加油機連接起來。用鉗表測出讀數RT。則可計算出：
???
?其中: RT為鉗表所測阻值。
RL為測試線的電阻。
第三章 ?注意事項及其他
3.1 測量接地電阻的注意事項
1.?用戶有時會(huì )用ETCR2000和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：
???（1）用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。
????測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。
例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。
這個規定是相當明確的。
????前已述及， 用ETCR2000系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。
????十分明顯，在這種情況下，用傳統的電壓電流法和ETCR2000系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。
???（2）用ETCR2000系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。
????十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。
????應該說明，國家標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。
????這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷安全上來說是等效的。 ??
?2.?測量點的選擇
????在某些接地系統中，如下圖所示，應選擇一個正確的測量點進行測量，否則會(huì )得到不同的測量結果。
?
?
?
?
在A(yíng)點測量時，所測的支路未形成回路，鉗表顯示“OLΩ”，應更換測量點。
在B點測量時，所測的支路是金屬導體形成的回路，鉗表顯示“L 0.01Ω”或金屬回路的電阻值，應更換測量點。
在C點測量時，所測的是該支路下的接地電阻值。
