? 隨著煤礦井巷的不斷延伸，電纜在煤礦井下電網中的應用日益廣泛，鄭州集團部分煤礦的井下電纜就有數萬米，而且電纜運行時間越久，絕緣老化變質的可能性越大，故障會(huì )越來越頻繁，如何及時有效地處理故障，保證煤礦井下供電正常運行，就要看是否能夠快速準確地判定故障性質和地點。電力電纜故障的在線監測技術，將成為未來電力電纜故障檢測技術的趨勢。

電纜故障發生的原因

? 造成電纜機械損傷的原因有多方面的，或許當時并沒有造成電纜線路故障，但在漫長的使用過程中，電纜線路的損傷部位才發展成故障。常見的幾種主要原因如下：一般來說，機械損傷引起的電纜故障占電纜事故的比例很大。如：機械牽引力過大而拉傷電纜；電纜過度彎曲而損傷電纜；在電纜附近進行施工，從而使電纜受到直接的外力損傷；電纜線路受到行駛車輛的震動或沖擊性負荷從而造成地下電纜的鉛包損裂；電纜線路接頭或終端頭內絕緣膠膨脹而脹裂外殼或電纜護套；因電纜自然行程使裝在管口或支架上的電纜外皮擦傷；因土地沉降引起過大拉力，拉斷中間接頭或導體；電纜敷設時地溝凸凹不平，有些電纜在電桿上的戶外，高低起伏落差懸殊，使得高處的絕緣油流向低處而使高處電纜絕緣性能下降，導致故障發生。

其它電纜的制造缺陷：電纜化學、電腐蝕；長期過負荷運行；電纜絕緣物的流失；拙劣的工藝、拙劣的接頭和不按技術要求敷設電纜往往都是形成電纜故障的重要原因。

低壓脈沖法

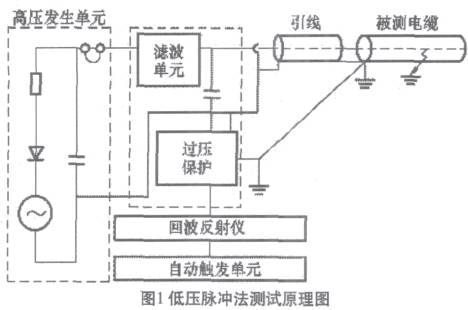

? 電纜故障的性質不同，其電纜故障的測距采用的方法也不同。在實際應用中鄭煤集團供電處多采用低壓脈沖反射法、脈沖電壓法、脈沖電流法、二次脈沖法，作為測量電纜的低阻、開路或短路故障的方法。如圖1所示。

? 低壓脈沖法其方法為：將脈沖信號自測試端送入被測試電纜，通過計量發射脈沖和故障點反射脈沖之間的時間差△t來測取故障距離。若設脈沖電波在電纜中的傳播速度為v，則電纜故障距離S可由下式計算：S=1/2VT（以上計算由儀器自動完成）。低壓脈沖反射法適于測定電纜的低阻和開路故障，也可用于校對電纜的全長和顯示電纜中間接頭的位置，還可用于測定電纜的波傳播速度，測量準確率較高，應用較廣。低壓脈沖法由儀器內部產生觸發，而閃絡(luò )法則由外部高壓產生觸發。

電纜故障的測試

? 根據電纜故障現場情況，選擇測試方法：①用絕緣電阻測試儀依次測量電纜各相對地的絕緣電阻，判斷電纜是高阻故障還是低阻故障。②對電纜進行直流高壓試驗，判斷電纜是泄漏性高阻故障還是閃絡(luò )性高阻故障。可以判斷固有的電波速度是否準確，判斷是高阻還是低阻故障，當速度不準確時，可以用低壓脈沖測試法來解決。需要注意的是，電纜的傳輸速度是隨電纜運行時間的變化有一定的變化，特別是新型號的交聯電纜，因為絕緣材料配方的差異，傳輸速度就會(huì )有所不同。對于低壓電力電纜，絕緣材料差異更大，所以速度就差別更大。

? 電力電纜的故障檢測主要為離線測試，電纜故障測試中人的因素也是測試準確度的重要因素之一。測試人員的理論知識、實踐經驗、電纜運行資料（長度、路徑、接頭位置兩端是否預留等）的完善，對電纜故障測試是事半功倍的。
