? 由于現在經濟的快速發展,城市也逐漸增多,電力電纜的應用范圍就變得越來越廣。電力電纜是電力系統的重要設備,所以電力電纜的穩定運行是與人們正常生活和工作息息相關的。一旦電力電纜發生故障,輕則會(huì )影響人們的正常的工作生活,重則會(huì )引起火災,威脅人們的生命和財產安全。所以,及時對電力電纜的故障進行處理是非常有必要的。電力電纜一般被鋪設到地下或者其他隱蔽地方, 因此如何能夠準確查找到電力電纜故障點是一個重要課題。
? 電力電纜故障常見的原因
? 1.絕緣受潮
? 電力電纜在絕緣受潮的情況下非常容易造成故障。而且造成電纜受潮的主要原因有:電纜制造十分粗糙,金屬的保護套有裂縫或者有小孔的存在; 金屬的外保護 套被外物弄破或者是受到了腐蝕而穿孔。
2.機械損傷
? 煤礦井下的電纜故障的最主要原因就是機械損傷。有些機械損傷表面看起來比較輕微,而且在剛剛受到損傷的時候,并不會(huì )造成故障,但是這種情況不會(huì )一直維持下去的,隨著時間的累積,電力電纜就可能會(huì )由于損傷的加重而造成故障。而且很多方面都能夠造成電力電纜的機械損傷,比如:電力電纜直接受到外力壓砸而被損傷, 能夠使電力電纜受到壓砸的電氣設備有礦車和煤矸石等。自然現象能夠造成電力電纜的損傷,因為熱脹冷縮,當電纜溫度升高時,電纜的內絕緣膠就會(huì )發生膨脹,從而電纜的外套就會(huì )被脹破,還有就是電纜在移動時受到較大的摩擦力和拉力, 就會(huì )使導體和中間接頭處被拉斷。其次,還有電力電纜因為受到?jīng)_擊負荷而造成損失,當供電負荷不平衡時,非常容易發生短路和接地等故障,這些故障能夠引起沖擊性負荷,從而破壞了電力電纜的絕緣介質。
3.絕緣介質老化變質
? 長期的過熱能夠引起電力電纜的故障, 這是因為過熱能夠使絕緣層老化變質, 而引起電力電纜長期過熱的一個重要原因就是電纜的負荷太高,很難承受。所以,通風不良的地方,像是電纜密集區、電纜隧道等,還有與熱力管道挨的比較接近的電力電纜都可能會(huì )發生由于過熱造成的絕緣層的快速損壞。除此之外,過電壓也是加速電力電纜絕緣層老化的另一個重要原因,而且,過電壓有時還會(huì )擊穿電力電纜的絕緣皮,造成故障。
4.電纜設計和制作工藝差
? 電纜的設計對其質量有著重要影響, 復合設計標準的電纜應該終端接頭和中間接頭采用防水材料, 電場的分布也需要設計周密。當設計好電纜后,電纜的制作過程也尤為重要,要嚴格按照設計來制作,選擇適當的材料,優化工藝過程,這樣才能制作出符合要求標準的電力電纜。
? 電力電纜故障的查找方法
? 電力電纜故障的查找是由三個階段組成的,即診斷階段、測距階段和定點階段。由于電力電纜的故障類型不盡相同,所以,需要采用不用的方法對電力電纜進行故障檢測。
1.低壓脈沖法測試
? 低壓脈沖測試是應用在有低阻故障的情況,例如:短路、開路等。低壓脈沖法的優點是比較直觀,能夠明顯找到和判斷出有低阻情況的故障。低壓脈沖的測試方法是在電力電纜發生故障的相上施加低壓脈沖, 并且脈沖會(huì )沿著電纜傳播到阻抗反常的位置,電波反射被追蹤儀接收后,追蹤儀上就能夠顯示變化,我們就可以根據測試的波形來判斷故障類型。如果是短路和終端端頭的開路的話, 發射的脈沖就和反射的脈沖式一樣的,但是當短路接地和低阻時,發射的脈沖就和反射的脈沖恰好相反。
2.脈沖電壓法
? 脈沖電壓法是應用在高阻和閃絡(luò )故障時的, 并且有90%以上的電力電纜故障都是高阻故障, 高阻故障發生的主要原因是絕緣層抗電的強度減小,而故障點的阻值都很高,所以此處的電流就會(huì )比較小,但是,采用靈敏的儀表是不能夠得到故障的位置。脈沖電壓法的測量原理是:使用脈沖高壓信號或者是直流信號將電力電纜故障擊穿,之后,得到放點脈沖從故障點到測量點的一次往返時間,從而計算得到距離。脈沖電壓法的優點有利用故障擊穿時的瞬時信號就會(huì )簡化測量過程,加快測試的速度。但是,這種方法也有其缺點就是:安全性比較差、故障點的擊穿有一些難度、故障放電時的電壓波形比較難分辨。
3.脈沖電流法
? 脈沖電流法最主要的優點是安全、波形較簡單并且接線簡單,所以,這種方法的使用時比較普遍的。其方法是施加高壓將電力電纜故障點擊穿, 再使用相應的記錄儀采集到故障被擊穿的瞬時產生的行波信號,最后,利用電流的行波信號在故障點與測量點往返時間計算出故障的距離。這種方法有兩種測量方式,即閃沖法和直閃法。
4.燒穿故障點法
? 燒穿故障點法的應用范圍比較窄,主要用于高祖故障的情況,尤其是使用油紙絕緣的電力電纜。該方法的測量方法是首先要在設備內輸入直流負高壓,然后處理高祖故障點使其出現電弧放點現象,并且需要碳化絕緣介質,使得原本的高阻故障能夠轉化成為低阻故障,最好采用低壓脈沖法來進行測量。
5.電容放電擊穿法

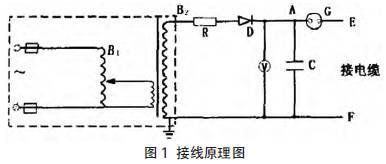

? 采用該法來查找電力電纜故障點的接線原理如圖1 所示。
? 在圖1 虛線框內的有控制箱、變壓器等設備, 調壓器B1能夠對電源電壓進行調壓、調壓變壓器B2能夠進行升壓。硅堆D 整流后就可以給電容器C 充電。當A 點電位上升到充電電壓最高值后, 就會(huì )經過放電間隙使電纜故障點對地進行放電。由于電纜故障點絕緣最弱,經過多次放電后,故障點會(huì )發出聲音或者發熱,直到完全擊穿這種現象才會(huì )消失。這樣,就能準確的查找出電力電纜的故障點。接線的時候電力電纜絕緣較弱的一相接E, 剩下的二相接地,只有確定接線正確之后才能對故障點進行查找。
6.音頻感應法

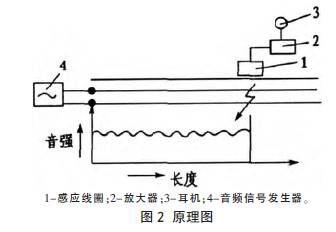

? 采用該法來查找電力電纜故障點的原理如圖2 所示。
? 將音頻電流通過音頻信號發生器送到發生故障的線芯內,這樣就會(huì )有音頻磁場產生,在磁場內的感應線圈就會(huì )對電勢產生感應,進而經過放大器送入耳機,工作人 員通過判斷耳機里聲音的特點,就能找到故障點。
? 進行電力電纜故障查找需要注意的問題
? 當電力電纜發生故障后, 首先應當安排專業工作人員進行故障類型的確定。假如此時的電力電纜已經引發火災,應該派人把電源切斷, 再進行滅火, 并且要提醒周?chē)罕娮⒁獍踩牵绻饎莶灰卓刂疲@時候就需要緊急疏散群眾。然后,使用測試設備進行測試的工作人員要注意安全,要檢測此處的瓦斯含量,如果低于1.0%才可以進行工作。最后,要注意把正常運行的電力電纜與發生故障的電力電纜隔離開, 防止發生意外。
? 綜上所述, 電力關系到了我們日常生產和生活的正常運行,所以,電力系統的正常工作具有重要意義。但是,產生電力電纜故障的原因有很多, 除了有其自身的質量影響還會(huì )受到運行的環境和自然條件的影響。所以,對不同種類的故障進行不同方法的查找和解決是有必要的,像是脈沖電壓法、脈沖電流法、低壓脈沖法和燒穿故障點法等。尤其是借助高科技的設備,就能夠保證故障點的精確查找和故障的及時排除和解決,獲得經濟效益。為了確保電力電纜的正常運行,還需要工作人員加強維護、提高技術,這樣就能使電力電纜經濟而且安全的運行。
