? 井下供電線路較多，電纜故障對供電可靠性的影響較大，因而迅速準確地探測故障的性質和故障點的位置對保證電纜的及時修復或更換以及盡快恢復供電有著重要意義。華意電力對礦用電纜故障的原因及處理措施進行了研究。

? 井下常用電纜分為三類，即鎧裝電纜、塑料電纜和礦用橡套軟電纜。鎧裝電纜和塑料電纜主要用于井下干線式供電或向固定、半固定設備供電，礦用橡套軟電纜主要用于向移動設備供電。

1. 礦用橡套軟電纜損壞種類及其性質

? 導致礦用橡套軟電纜損傷的主要原因有井下環境潮濕，機械外力致傷，電纜絕緣層的電腐蝕，長期過負荷運行，電纜過度彎曲和扭曲的疲勞破壞，以及接線工藝質量差等。電纜常見的故障類型有：短路、斷線和接地。

? 1）短路：指電纜的兩相或三相之間，被潮濕灰塵，導線和燒灼物接通。

? 2）斷線（斷路）：三相芯線和地芯線受電弧或 機械損傷將芯線中斷， 使電路形不成通路。3）接地：指某一相或三相與接地芯線（或設備外殼和大地）接通。

2. 電纜故障的測試及查找方法

? 電纜故障的查找，主要是依靠?jì)x器來進行探測的，針對不同性質的故障，采用不同查找方法。在不通電情況下，通常用兆歐表判斷故障性質。

? 1）查短路點。一般通過聞焦味和看焦痕，就可以找到故障點。也可以用手觸，摸到有異常溫度處，即為短路點。

? 2）查斷線點。將電纜一端的芯線全部短接，用兆歐表分別測量另一端主芯線之間的電阻，如果某一芯線分別與其他兩芯線間電阻很大，說明這一芯線斷線。然后用萬用表測量斷線芯線與另一芯線之間的電阻，由檢修人員對電纜逐段彎曲或翻動，當彎曲到某一點，萬用表指針有較大擺動時，也就找到了故障點。

? 3）查接地點。可用驗電筆測電纜外皮，當電筆發亮時，說明該點發生接地。當故障點不能用直觀法尋找時，必須用電纜探傷儀進行探測。

3. 礦用橡套軟電纜接續及護套修復方案

? 1）割切電纜護套，當護套損壞破口較小，縱向長度不超過護套周長，橫向長度不超過電纜護套直徑，并且主線芯的絕緣沒有損壞時，可將損壞部位的周?chē)o套割去，進行局部硫化熱補修復，護套破口超出上述范圍或較大，但主線芯絕緣沒有損傷時，應切掉損傷部位的一段外護套，然后再進行局部硫化熱補。

? 2）電纜線芯的連接。將芯線的兩端按相序用搭接綁線法或用專用的接頭鋼管將線接牢，在接三相芯線的接頭時，要將各芯錯開一定長度，以保證相同的絕緣值達要求。

? 3）當護套和線芯絕緣同時損壞，但其主線芯未斷時，電纜護套應按表1規定斜長切除，同時將芯線絕緣破口外也切除。

?對于礦用橡套電纜，因其用于煤礦井下較為惡劣的環境，電纜極易損傷，而且修復質量的好壞又直接影響到井下設備使用的安全，以及修補后電纜的使用壽命。因而必須提高修理人員的技術水平和修理技巧，改進電纜修補工藝，力保基本上完全恢復礦用電纜的原有結構，達到防爆和阻燃各方面的性能要求，確保滿足井下各種用電設備的要求。

? 煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，為了節省開支降低行產成本，各礦一般都有配備了和自已的電纜隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。華意電力生產的礦用電纜故障檢測儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行擦傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜業務中可以充分信賴的工具。

? 礦用電纜故障定點儀使用環境條件：

? 1、周?chē)橘|(zhì)溫度：—5℃—＋40℃；
? 2、空氣相對溫度：不大于85%（溫度為20℃±5時）；
? 3、海拔高度：不超過2500m；
? 4、周?chē)鸁o(wú)爆炸危險的介質，且介質中無足以腐蝕金屬和破壞電氣絕緣的氣體及塵埃；
? 5、無顯著沖擊振動，且無雨雪侵入的場所。

? 礦用電纜故障定點儀結構特點：

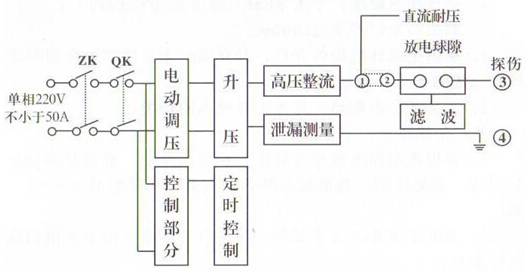

? 1、由控制部分（低壓）和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。
? 2、為保證設備及人員安全，高壓?jiǎn)?dòng)前必須由專人用鑰匙進行操作。
? 3、每次探傷或對電纜進行測試時，都能保證高壓從零位開始徐升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。
? 4、直流耐壓測試時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠。
? 5、泄漏電流可根據耐壓測試過程的需要隨時進行測量。
? 6、設備有過流及短路保護，有啟動預*告及過流保護。
? 7、在控制面板上設有電源開關、高壓?jiǎn)?dòng)、高壓停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。
? 8、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈和對球隙放電進行曲觀察窗口等。
? 礦用電纜故障定點儀操作注意事項：

? 1、設備前應輔上絕緣膠墊。
? 2、操作人員應穿絕緣膠鞋，戴絕緣手套。
? 3、被試電纜芯線應與高壓接線柱用螺母牢靠地固定，保持良好接觸，避免尖端放電引起漏電及電流增大。
? 4、工作現場應禁止無關人員靠近。
