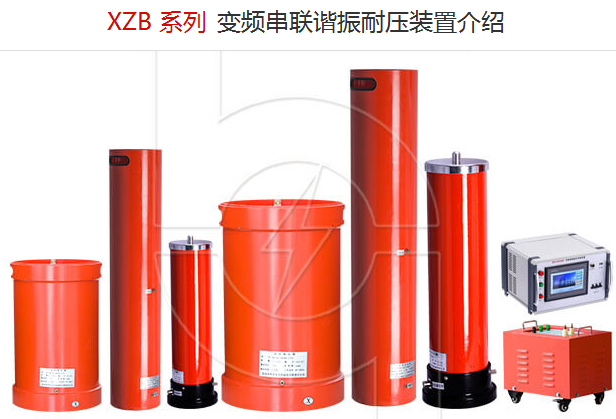

?華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家，本公司生產的串聯諧振耐壓裝置在行業內都廣受好評，以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

一、交流耐壓試驗的目的和意義

? 交流耐壓試驗的電壓、波形、頻率和被試品絕緣內部的電池狀態均與實際運行狀況一致，且試驗電壓略高于內過電壓的數值，因此能有效地發現電氣設備主絕緣缺陷。尤其對發現旋轉電機定子槽部的絕緣缺陷，比直流耐壓試驗更有效。

? 交流耐壓試驗室鑒定電氣設備絕緣強度的最嚴格、最直接和最有效的方法之一，它對判斷電氣設備能否投入運行具有決定性的意義，也是保證電氣設備絕緣水平，避免發生絕緣事故的重要手段。

? 交流耐壓試驗不能發現繞線式電氣設備的縱絕緣缺陷。

二、交流耐壓試驗的注意事項

? 1.交流耐壓試驗前，應將被試設備的外絕緣表面擦揩干凈，對充油電氣設備應按有關規定將油禁止一段時間，以排除內部可能殘存的空氣。

? 2.由于交流耐壓試驗屬于破壞性試驗，因此必須在所有絕緣試驗項目(如絕緣電阻、直流泄漏電流、介質損耗因數、絕緣油電氣強度或SF6氣體含水量等)試驗合格后才能進行交流耐壓試驗。

? 3.在升壓過程中，電壓上升緩慢，而電流急劇上升，這可能是由于被試設備存在短路或類似短路的情況所致，也可能是被試設備容量過大或接近諧振所致。

? 4.在升壓過程中，電流下降，電壓基本不變或由下降趨勢，這可能是由于使用負載過大、電源容量不夠所致，應改用大容量電源。

三、使用結果的分析判斷

? 1.被試設備一般經過交流耐壓試驗，在規定的持續時間內不發生擊穿現象，且主絕緣沒有下降現象，便認為合格，反之為不合格。

? 2.當被試品為有機絕緣材料時，試驗后應立即觸摸其表面，如發現普遍或局部發熱，則認為絕緣不良，應處理后再做耐壓試驗。

? 3.耐壓試驗應進行絕緣電阻測量，耐壓前后的絕緣電阻值不應有明顯差別。

? 4.在試驗過程中，若因空氣濕度外絕緣表面臟污等原因，引起外絕緣表面滑閃放電或空氣放電，則不應認為不合格。在經過清揩、干燥等處理后在進行試驗，已做出正確結論。

? 5.對10~35kV等墻套管及母線支持絕緣子等進行交流耐壓試驗時，可能在瓷套表面(尤其是套管法蘭附近)發生強烈的放電現象，只要不發生線段對地的閃絡(luò )或擊穿，可以認為耐壓合格。

? 6.油浸式電力變壓器在進行交流耐壓試驗過程中，如果發現內部有放電聲，經重復試驗仍未消失，則應進行吊芯檢查或對變壓器油進行處理后再做耐壓試驗，已做出正確結論。

? 相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣。縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會(huì )標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。
? 變壓器的縱絕緣主要依賴于繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等等；縱絕緣電介質很難保證100%的純凈度，難免混含固體雜質、氣泡或水份等，生產過程中也會(huì )受到不同程度的損傷；變壓器工作時的最高場強集中在這些缺陷處，長期負載運作的溫升又降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會(huì )顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會(huì )產生熱量，就會(huì )使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去，最后導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象。可見利用感應耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。

? 感應耐壓試驗原理
? 變壓器剛出產時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患；
? 而感應耐壓試驗給變壓器施加２倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓；感應耐壓試驗給變壓器施加頻率在２倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿；感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿；故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。
? 感應耐壓試驗給變壓器施加電源的頻率之所以在２倍的額定頻率以上，是因為：變壓器的激磁電流i――主磁通振幅Фm的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分，又因在電源頻率不變的情況下，主磁通Фm決定于外施電壓U:
?? U——外施電源電壓，
?? V △Фm E ——加電繞組的感應電動勢，
?? V f ——外施電源頻率，
?? Hz W——加電繞組的匝數，
? n 所以給變壓器加２倍額定電壓以上的電壓 △i i 必然會(huì )導致鐵芯嚴重飽和，主磁通Фm增大△Фm， 圖 1 由圖1可知激磁電流i會(huì )急劇增加，致使變壓器發 熱燒毀；為使變壓器在加２倍壓以上鐵芯仍不飽和，則需要提高電源的頻率至２倍頻以上。 感應耐壓試驗給變壓器原邊加２倍壓以上，２倍頻以上的電源，變壓器的主磁通會(huì )使原邊和副邊同時感應出感應電動勢E1和E2，且分別是其額定工作狀態下的２倍以上，所以感應耐壓試驗可以同時對主、副繞組進行縱絕緣性能的測試。當然，我們也完全可以根據需要從變壓器的副邊進行測試，不過所施加的電壓應當是變壓器額定工作狀態下空載電壓的２倍以上，頻率同樣是額定頻率的２倍以上。
