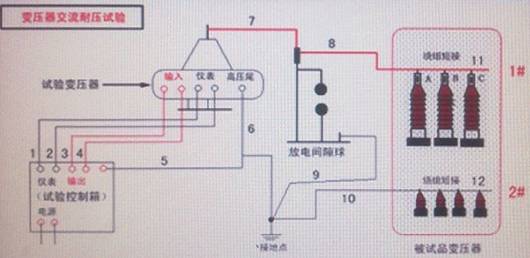

? 交流耐壓作為一個重要的電氣試驗項目，正確的接線是一個試驗能否完成的必須保證之一。下面我們來看看變壓器交流耐壓試驗接線。

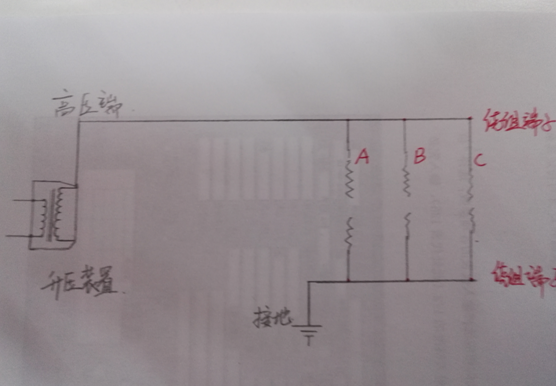

? 我們可以將變壓器的被測繞組進行短接，將變壓器的對應側的繞組端子進行短接之后接地。將短接之后的被測繞組接到升壓裝置的高壓輸出端子。升壓裝置可能是試驗變壓器或者串聯諧振裝置。我們上圖只是一個簡易的接線圖，升壓裝置的接線圖我們就不詳細的介紹了。

? 如果我們需要做一些必要的保護，可以在高壓輸出和被測繞組端子之間進行限流電阻或者放電保護球隙等安全設備的接線。當然現在的試驗設備都具備一定的保護能力，在試驗出現問題時都能保護儀器和人員安全。

? 正常情況下,電力系統中的電壓波形是正弦波.電力系統在運行中由于雷擊，操作，故障或電氣設備的參數配合不當等原因，引起系統中某些部分的電壓突然升高，大大超過其額定電壓，這就是過電壓。過其發生的原因可分為兩大類，一類是由于直接雷擊或雷電感應而引起的過電壓，稱為外部過電壓。雷電沖擊電流和沖擊電壓的幅值都很大，而且持續時間很短，破壞性極大。另一類是因為電力系統內部的能量轉換或參數變化引起的，例如切合空載線路，切斷空載變壓器，系統內發生單相弧光接地等，稱為內部據。也就是說，產品的絕緣結構的設計不但要考慮額定電壓而且要考慮產品使用環境的內部過電壓。耐壓測試就是檢測產品絕緣結構是否能夠承受電力系統的內部過電壓。

? 相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣。縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會(huì )（IEC）標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。

? 變壓器可能包含其中一種或多種絕緣介質）；縱絕緣電介質很難保證100%的純凈度，難免混含固體雜質、氣泡或水份等，生產過程中也會(huì )受到不同程絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會(huì )顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會(huì )產生熱量，就會(huì )使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去變壓器的縱絕緣主要依賴于繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等等（不同種類的，最后導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗可見利用感應耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。

? 變壓器剛出產時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患；

? 現在市場上很多先進的交流耐壓測試儀都提供多種功能來避免測試中誤判情況的發生，對于操作人員也必須提供全面、系統、規范的操作培訓，這對減少誤判情況發生，提高產品檢測效率及產品品質有重要的意義。
