? 華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家，本公司生產的串聯諧振耐壓裝置在行業內都廣受好評，以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

? 隨著我國鋼鐵工業的發展，高壓電動機得到了廣泛的使用。作為運轉的電氣設備，電機的絕緣介質均暴露在空氣之中，易受污染，同時介質內部也不可避免地存留一定的氣隙，在相應電廠的作用下產生局部放電乃至擊穿。高壓電機拖動的大都是關鍵設備，一旦發生故障就會(huì )造成較大的經濟損失，因此對高壓電機的試驗顯得尤為重要。

? 交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會(huì )逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。?

? 電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會(huì )逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

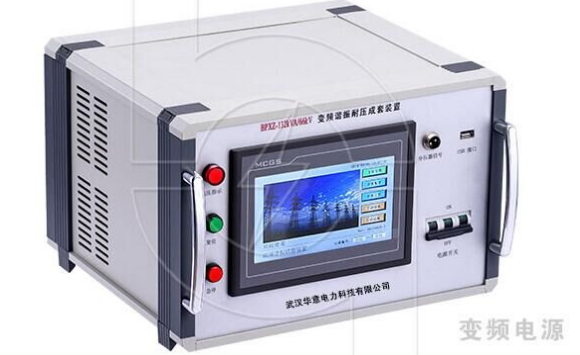

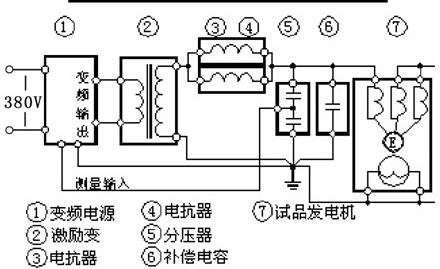

? 在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統油式試驗變壓器的1/2～1/3）由變頻電源、勵磁變壓器、電抗器、分壓器組成.

? 我們已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

? 試品存在缺陷，有發生擊穿的可能，更須注意監視。但也會(huì )遇到這樣的情況：空氣濕度大，溫度高；試品表面有臟污造成表面滑閃，此時當認真清潔電機，或對電機進行干燥后再試。總之一臺大型電機造價昂貴，試驗必須一絲不茍，細于觀察，合理分析，準確判斷，既不讓隱患“過關”，又不輕易宣判試品“死期”，這才是科學的態度，也是正確的試驗目的和宗旨。

1. 交流耐壓試驗的目的

? 交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會(huì )逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。

? 雖然交流耐壓試驗具有積累效應，但是它比較接近設備實際運行狀態，而且能提前暴露設備的一些絕緣缺陷，更能有效地發現絕緣弱點，因此它是決定設備是否能夠投入運行的堅定性試驗。

? 各種預防性試驗方法，各有所長，均能分別發現一些缺陷，反應出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，但交流耐壓試驗一般比運行電壓高，因此通過試驗已成為保證變壓器安全運行的一個重要手段。

? 交流耐壓試驗是鑒定電氣設備絕緣強度的比較有效、直接的方法，它對判斷電氣設備能否繼續運行具有決定性意義，也是保證設備安全運行，避免發生絕緣事故的重要手段。由于交流耐壓屬于破壞性試驗項目，因此，必須嚴格按照標準的規定進行。

2. 交流耐壓試驗的電壓值

? 交流耐壓試驗中，最關鍵的問題就是正確選擇試驗電壓的數值。一方面要求能保持絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。一般講應考慮到以下幾個因素。

（1） 在被試品上可能產生過電壓的數值、持續時間及其次數。如果被試品遭受到較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如果被試品可能遭受到較高的電壓，則應該適當提高試驗電壓的數值。

（2）電機或電器設計時采用的絕緣水平。

（3） 設備絕緣的狀況。電機在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中的設備的試驗電壓應為出廠時的75-90%

（4）備品、備件和檢修力量。

（5）電機和電器在電力系統中重要性。

3. 影響絕緣交流電壓擊穿的因素

（1）溫度，溫度對絕緣的擊穿影響很大，溫度升高，介質損失增加，散熱條件差則造成熱擊穿，即溫度升高能使擊穿電壓下降。

（2）電源頻率，電源頻率與介質損失有很大關系，因介質損失隨電源頻率的增加而增加，則擊穿電壓與電源頻率也有直接的關系。

（3）加壓時間，電壓作用時間對絕緣的擊穿起著直接的作用，所加電壓較高，則發生擊穿所需時間較短，如所加電壓較低，則發生擊穿所需時間較長。

（4）受潮程度，絕緣受潮后將使絕緣擊穿強度下降。不易吸潮的材料，受潮后擊穿電壓下降到約為未受潮時的一半，容易吸潮的材料，吸潮后的耐壓可能僅為干燥時的百分之一。

? 根據國家標準規定，高壓電器、電流互感器、套管和絕緣子的絕緣結構，如果主要是由瓷質和液體材料組成，則只需要進行1分鐘耐壓試驗；如果主要由有機固體材料組成，則需要進行5分鐘耐壓試驗。對于電機，規定都是1分鐘的耐壓時間。
