? 工頻交流耐壓試驗是判斷大型發電機主絕緣水平的一個重要項目，由于交流耐壓試驗電壓與發電機正常運行時電壓的波形、頻率一致，作用于絕緣內部的電壓分布與擊穿性能能夠適用于發電機的工作狀態。因此，對發電機的絕緣缺陷和判斷發電機是否投入運行具有重要意義。?

? 然而由于大型發電機交流耐壓試驗時，要求試驗電壓高、容量大，若使用常規的試驗變壓器加高壓法需要較大容量試驗設備和電源，往往現場難滿足這些條件，因而進行設備如此繁重的試驗常常需要耗費大量的人力、物力、時間。?而串聯諧振法具有常規試驗無法比擬的優點，可以順利的解決以上問題。

串聯諧振基本工作原理?

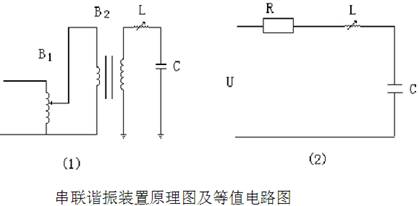

? 圖（1）所示為串聯諧振裝置的工作原理圖，圖中B1為調壓器，B2為試驗變壓器，L為調諧電感，C為負荷電容，它包括被試品電容、高壓試驗回路電容及電容分壓器電容。圖（2）所示為其等值電路，圖中R為整高壓試驗電路中損耗的等值電阻，L包括可調電抗器的電感及試驗變壓器高壓繞組漏抗，U為B2空載時的輸出電壓。這是電源輸出的無功功率為感性無功功率與容性無功功率的差值。

? 調節回路的調諧電感使之與負荷電容處于工頻諧振狀態，即XL=XC，此時電源輸出的無功功率為零。?電源只供給有功功率P=U2/R?此時負荷電容上承受的電壓為

? 諧振電路的品質因數

? 則UC=QU?

? 即被試品上獲得的電壓為試驗變壓器輸出電壓的Q倍，換言之利用額定電壓較低的試驗變壓器可以得到較高的輸出電壓。這就達到了用低電壓，小容量電源完成大容量發電機工頻交流耐壓試驗的目的。?不僅如此，串聯諧振法還具有以下兩個明顯優點：?

? 1、被試品擊穿時，諧振終止，擊穿點的故障電流由于高值L的限制作用大為減小，因而可以避免試驗設備的燒損，擊穿范圍擴大；??????

? 2、電源波形中的諧波成分在試品兩端大為減小，故試品兩端波形較好。

? 串聯諧振法即可對大型發電機進行工頻交流耐壓試驗，也可對室外的大型變壓器進行試驗，有效的解決了大型設備工頻交流耐壓困難的問題，對保證設備的安全穩定運行起到了重要的作用。

? 華意電力生產的系列串聯變頻自動發電機交流耐壓裝置主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV?組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）GPXZ-L工頻調感式發電機交流耐壓設備與被試品電容諧振產生交流試驗電壓。由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、且大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。

產品主要特點說明：?

? 1.調頻及功率元件使用最先進的日本進口的優質元器件；?

? 2.充分利用公司現有資源，完全獨立自主開發和設計及生產該設備的所有組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；?

? 3.具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功能，可任意切換使用；?

? 4.具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率范圍、起始電壓的設置；

? 5.具備放電保護功能，在試品發生閃絡(luò )時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃落電壓值；?

? 6.?測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；?

? 7.大液晶全中文界面平臺技術，全觸摸屏操作,數據保存.

? 8.?技術特點要點歸納：?

? 8.1.?先進的數字、功率技術：功率器件采用國外最新推出的集驅動、保

護和功率變換為一體的智能功率模塊（IPM），極大的提高了整機的可靠性，減少了體積和重量。?

? 8.2.?完備的保護功能：?

? 過電壓保護：保護值可設置，動作時間小于1?毫秒；?

? 雙重過電流過熱保護：大功率器件自身保護和軟件保護相結合，動作時間小于10?微秒；?

? 閃絡(luò )保護：動作時間小于1?毫秒，并可記錄下閃絡(luò )電壓值；?零位保護：零電壓?jiǎn)?dòng)。?8.3.?獨特的四種工作模式：?

? 手動試驗：手動尋找諧振點并手動升壓到所需電壓，按鍵后自動計時；?自動試驗：根據設置自動尋找諧振點后自動升到設定電壓后自動計時；?

? 自動調諧手動升壓：根據設置自動尋找諧振點后，需手動升電壓到所需的電壓值，按“自動計時”鍵后自動計時；?

? 手動調諧自動升壓：手動尋找諧振點，根據設置自動升壓后自動計時。?8.4.友好的人機接口：?

? 專用的DSP?顯示平臺，大容量的數據存儲器，大屏幕LCD?顯示；?豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問題；?

? 可保存200?次測試數據;?

? 具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點；?掃頻范圍可以在規定范圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作；?

? 對于那些需要在50Hz?條件進行試驗的試品（比如發電機），我們采用了調頻調感技術，我們的電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音；?

? 8.5.獨特的結構設計：調頻電源控制箱的接入和輸出采用插接和螺絲連接兩種方式，安全、方便、可靠、美觀精致；?電抗器采用獨特的環氧澆注工藝，防潮防顛震；?整體色彩和外型由專業的設計公司專門設計，美觀大方。
