交流耐壓機|華意電力

發布時間:2016-08-26 09:00:00 瀏覽次數:3035

?華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家,本公司生產的串聯諧振耐壓裝置在行業內都廣受好評,以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

? 耐壓測試儀又叫電氣絕緣強度試驗儀或叫介質強度測試儀,也有稱介質擊穿裝置、絕緣強度測試儀、高壓實驗儀、高壓擊穿裝置、耐壓試驗儀等。將一規定交流或直流高壓施加在電器帶電部分和非帶電部分(一般為外殼)之間以檢查電器的絕緣材料所能承受耐壓能力的試驗。電器在長期工作中,不僅要承受額定工作電壓的作用,還要承受操作過程中引起短時間的高于額定工作電壓的過電壓作用(過電壓值可能會(huì )高于額定工作電壓值的好幾倍)。在這些電壓的作用下,電氣絕緣材料的內部結構將發生變化。當過電壓強度達到某一定值時,就會(huì )使材料的絕緣擊穿,電器將不能正常運行,操作者就可能觸電,危及人身安全。

? 電氣安全主要測試指標包括交/直流耐壓、絕緣電阻、泄漏電流、接地電阻等。交/直流耐壓試驗用于檢驗產品在實際工作狀態下的電氣安全性能,是檢驗設備電氣安全性能的重要指標之一。目前市場上所見的交流耐壓機使用較多的是臺式結構的單項測試指標測試儀器,不能滿足用戶需要多指標綜合測試的需求;而且目前市場上的耐壓測試儀多采用的是傳統的測試方法,測試精度不高,采用的技術和主要性能指標與國外先進水平有一定的差距,不能完全滿足目前發展的電氣安全性能測試工作的需要。因此研究符合最新國際標準的采用先進技術和具有更好性能指標的耐壓測試系統具有重要意義。

? 交流耐壓機主要用于聚乙烯絕緣的電力電纜的耐壓測試,也可用于大型電力變壓器的絕緣耐壓測試。耐壓測試儀采用超低頻高壓測試電力電纜的耐壓是一種新的方法。

交流耐壓機基本原理

? 耐壓測試儀的基本原理:把一個高于正常工作的電壓加在被測設備的絕緣體上,并持續一段規定的時間,如果其間的絕緣性足夠好,加在上面的電壓就只會(huì )產生很小的漏電流。如果一個被測設備絕緣體在規定的時間內,其漏電電流保持在規定的范圍內,就可以確定這個被測設備可以在正常的運行條件下安全運行。

測試系統有三大模塊:程控電源模塊、信號采集調理模塊和計算機控制系統。

耐壓測試儀結構及組成

(1)升壓部分

? 調壓變壓器、升壓變壓器及升壓部分電源接通及切斷開關組成。220V電壓通過接通,切斷開關加到調壓變壓器上調壓變壓器輸出連接升壓變壓器。用戶只需調節調壓器就可以控制升壓變壓器的輸出電壓。

(2)控制部分

? 電流取樣,時間電路、報警電路組成。控制部分當收到啟動信號,儀器立即在接通升壓部分電源。當收到被測回路電流超過設定值及發出聲光報警立即切斷升壓回路電源。當收到復位或者時間到信號后切斷升壓回路電源。

(3)顯示電路

? 顯示器顯示升壓變壓器輸出電壓值。顯示由電流取樣部分的電流值,及時間電路的時間值一般為倒計時。

(4)以上是傳統的耐電壓試驗儀的結構組成。隨著電子技術及單片,計算機技術飛速發展;程控耐壓測試儀這幾年也發展很快,程控耐壓儀與傳統的耐壓儀不同之處主要是升壓部分。程控耐壓儀高壓升壓不是通過市電由調壓器來調節,而是通過單片計算機控制產生一個50Hz或60Hz的正弦波信號再通過功率放大電路進行放大升壓,輸出電壓值也由單片計算機進行控制,其它部分原理與傳統耐壓儀差別不大。

? 交流耐壓機是在同類產品高壓試驗變壓器的基礎上,按試驗變壓器國家標準要求,經改進后生產的一種新型產品,本系列交流耐壓機產品分為交流、交流串激、交直流、交直流串激四種,具有體積小、重量輕、結構緊湊、功能齊全、攜帶使用方便、無滲透油現象等特點。交流耐壓機適用于電力、工礦、科研等部門,對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗,是高壓試驗中必不可少的儀器。下面以華意電力的變頻串聯諧振交流耐壓裝置為例介紹一下裝置的結構。

4.1.設備基本說明

4.1.1.電源:

4.1.設備基本說明

4.1.1.電源:將380V的三根火線直接與調頻電源的“ 輸入”連接。

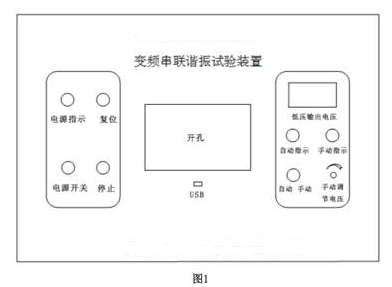

4.1.2.操作面板說明


電源開關:負責計算機部分的電源供給。

電源指示:總電源上電指示,空氣開關合上時點亮。

復位:負載失諧、變頻源過熱以及其它保護動作后的故障復位。

停止:發生緊急情況的應急中斷按鍵。

信號:用于接入分壓器低壓臂,最大電壓 100V,輸入阻抗 10M。

接地:用于系統安全接地。

液晶顯示器:用于系統各參數、波形、菜單等的顯示。

低壓輸出電壓:變頻電源輸出電壓。

自動指示:自動工作時,自動指示燈亮。

手動指示:手動工作時,手動指示燈亮。

自動,手動:切換自動,手動轉換按扭。

手動調節電壓:手動時,調節變頻電源輸出電壓。

4.1.3.接通電源

? 操作箱在上電后啟動“ 電源開關”,“ 電源指示”燈亮 ,液晶點亮顯示。

? 注意:儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源,將儀器置于通風處靜置1小時左右,待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時,建議立即與廠家聯系。當設備出現不可恢復性故障時,請不要自行拆卸儀器。

4.2.0. 觸摸屏顯示器

? 注意:儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源,將儀器置于通風處靜置1小時左右,待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時,建議立即與廠家聯系。當設備出現不可恢復性故障時,請不要自行拆卸儀器。

4.2.0. 觸摸屏顯示器:

? 調頻電源的控制屏幕為全觸摸屏,你只需要在屏幕上要操作的位置輕輕點擊,即可以進行操作。

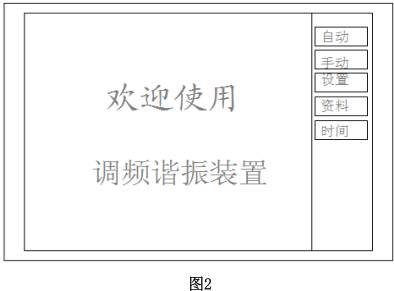

4.2.1. 開機后,液晶的顯示界面如圖 2 所示。

自動、手動:選擇試驗模式;

設置:各種試驗參數的設置;

資料:查看和輸出試驗記錄;

時間:設置試驗時間;

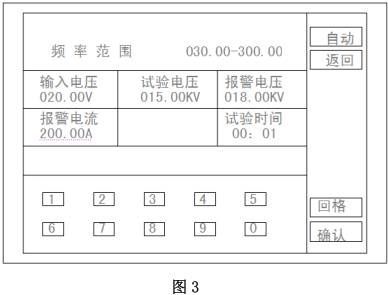

4.2.2.試驗參數設置:在每次試驗前必須正確設置當次試驗是的各種參數!點擊“ 設置”后,液晶的顯示界面如圖 3 所示。

試驗頻率:選擇自動調諧時的頻率區間,自動調諧時在此區間內掃頻。

1.下限頻率最高為 100HZ,上限頻率最低為 150HZ。

2.當第一次試驗時建議采用 30HZ~300HZ 進行掃描。

3.當已經知道大概頻率范圍時,可以選定在適當的頻率段掃描,以減少試驗時間。

輸入電壓:設置調諧時輸入電壓的初此值。

1. 對 Q 值較低的試品如發電機、電動機、架空母線,初此值設定為 30~40V;

2. 對 Q 值較高的試品如電力電纜、變壓器、GIS 等,初此值設定為 10~15V。

設備電壓:本套諧振裝置可輸出的最高電壓值。該項數值是在產品出廠和設備維修時用于調節測量精度使用的,在現場試驗時,請勿調整。

試驗電壓:設置試驗電壓的最高值。我們的電壓跟蹤系統具備自動校核較大電壓波動的功能,但電網電壓的波動幅度較小,由此而引起的高壓電壓的波動也在儀器的捕捉范圍內,因此,我們強烈建議你在設置試驗電壓時,將“ 試驗電壓”的數值設定為比要施加的試驗電壓低 5%Ue。

報警電壓:設置試驗電壓的極限值,電壓超過時自動終止試驗。一般比試驗電壓高 10%。

報警電流:設置輸出電流的最高值。在不知道實際試驗電流的情況下,一般將其設置成裝置額定電流的 2/3。

運行時間:設置試驗電壓的加壓時間。00:01 指試驗時間為 1 分鐘,其余的依此類推。

確認:移動需要設置的位置。當設置完某一參數后,點擊“ 設置”自動保存該參數并進入下一項參數設置。

1~0:數字鍵:選擇需要設置的數值。

020.00 位置:按數字時顯示需要值。

退格:改變設置位數。

返回:設置完成后返回到圖 2 界面。點擊“ 返回”后,保存所有設置了的參數,進入到試驗界面。

注意:因為你是第一次使用我們的設備,建議在進行試驗操作前仔細檢查你的當次設置是否符合試驗要求。具體做法就是在試驗前你再次點擊“ 設置”,進入圖 3 界面,依次檢查每一項參數,確認與試驗要求符合后再點擊“ 返回”進入待試驗的圖 2 界面。

注意:在手動調節電壓時,調節頻率需用觸摸屏上調節。
