?華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 回路測試儀適用于高壓開關接觸電阻(回路電阻)的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

? 性能特點:?

? 1、大電流:采用高穩定度的恒流源開關電源技術、能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

? 2、?四端測量法：測量精度高（該儀器實際測量精度在0.3至0.2級）比兩端測量法要準確，重復性好。?

? 3、抗干擾能力強：在嚴重的干擾條件下，最后一位數據能定在±1個字，讀數穩定、重復性好。?

? 4、智能化高：本儀器具有日期時鐘、自動打印、數據存儲功能，能存儲48組數據，便于對歷史數據的保存及跟蹤分析。有測量時間顯示。?

? 5、使用方便：采用中文菜單操作，測量數據顯示結果直觀，打印機能以中文模式打印記錄數據，指針表顯示電流大小（可調20~100A），且能作為大電流源單獨使用。

? 操作方法：?

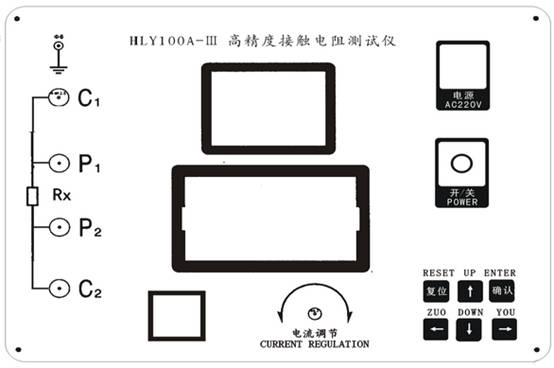

? 1、儀器使用前須按說明書熟悉了解操作機構各控制器和接線端子的位置與作用。

? 2、儀器未接入電源之前電流輸出端（C1P1），電壓輸出端（C2的專用測試線應緊密連接在被試品的兩端（用專用鉗子夾牢），采用四端子測量:?鉗子夾在被試品兩端，小鱷魚夾鉗在被試品的采樣（P1、P2）兩端，如用兩端子測量，拔掉小鱷魚夾，插在鉗子的P1、P2上（測量的數據只能作參考）在確定各連接線正確無誤后，插上AC220V電源。?

? 3、電流調節旋鈕，逆時針?lè )较驕p小電流、順時針?lè )较蛟龃箅娏鳎油娫撮_(kāi)關，排風扇工作，由于采用比例法、電流大小對測量結果無大的影響。?

? 4、順時針?lè )较蚓徛鶆蛘{節旋紐，逐漸增大輸出電流，此時電流表將顯示所需要的電流值（20~100A）。?

? 5、按下“確認”鍵，此時顯示屏所顯示的數據即為被試品的電阻值，如需數據保存按“確認”鍵，再次按“確認”顯示打印。

? 回路電阻測試儀又稱接觸電阻測試儀。詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。

電力系統中普遍采用常規的雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的接觸電阻時，由于受到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的接觸電阻值。

? 儀器特點

? 1.液晶顯示器、高速熱敏打印機。

? 2. 本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

? 3.人機對話全鍵盤操作方式，智能化工作全過程。

? 4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

? 5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。

? 6. 數據存儲與歷史數據瀏覽功能，可存儲大量數據，并具有掉電保護功能。

? 工作原理

? 以前，通常采用直流雙臂電橋測量斷路器的接觸電阻。但是，當使用雙臂電橋進行斷路器導電回路電阻的測量時，由于雙臂電橋測量回路通過的是微弱的電流，難以消除電阻較大的氧化膜， 測出的電阻示值偏大，但氧化膜在大的電流下很容易被擊穿，不妨礙正常電流通過。因此，測試采用直流壓降法測試時，電流不得太小。

? 高壓斷路器導電 回路的電阻主要取決于斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的 載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電回路電阻值是斷路器安裝、檢修、質量驗收的一項重要數據。
