? 華意電力是一家專業研發生產微機繼電保護測試儀的廠家，本公司生產的微機繼電保護測試儀在行業內都廣受好評，以打造最具權威的“微機繼電保護測試儀“高壓設備供應商而努力。
? 微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。微機繼電保護測試儀以稱為：微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。
? 三相微機繼電保護測試儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。三相繼電保護測試儀，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

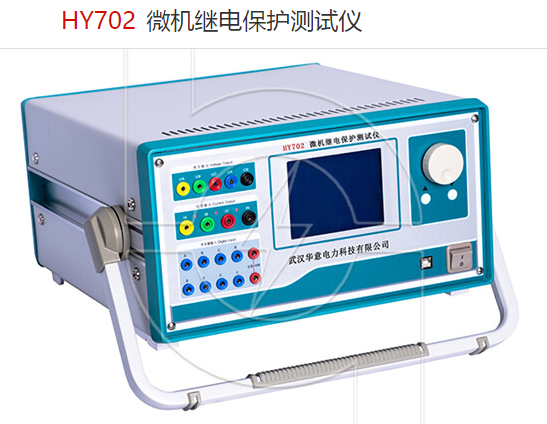

? 六相微機繼電保護測試儀是應用最新一代的高速DSP數字信號處理器為核心、采用雙公12位的DAC、應用全保真高性能線性放大器、輸出精度高和波形好，性能穩定。可方便對備自投裝置和微機差動保護裝置進行試驗、針對性各類繼電器校驗程序，強大的功能測試軟件更能提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序：線路保護、差動保護、阻抗保護、低周、同期、備自投等。
儀器特點
1、智能型主機，主機采用DSP芯片控制，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平。大大改善了波形質量，提高了測試儀的精度。
2、單機獨立運行，裝置由旋轉鼠標通過大屏幕液晶顯示屏幕進行操作。
3、聯接電腦運行，連機打印報告等。
4、“傻瓜式”操作,采用先進的“光電旋轉鼠標”控制器，免去復雜的鍵盤操作,不需要計算機知識都可操作,簡便易學。
5、模塊化設計，所有插件之間完全獨立，只需要換插件即可實現硬件的維護和升級。
6、由于是六相電流，六相電壓輸出，可方便對備自投裝設置和微機差動保護裝置進行試驗，使該項試驗非常完美。
7、單機獨立運行，內置高性能工控機，住頻300~600MHZ，128M內存，12G硬盤，運行Windows Xp操作系統，面板配有高級不銹鋼鍵盤，軌跡球鼠標8.4寸TFT真彩液晶顯示器。
8、六相電流、六相電壓同時輸出。
9、可方便對備自投裝置和微機差動保護裝置進行試驗。
10、可對現場各種繼電器，保護及安全自動裝置進行檢定，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗。可實時保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
11、采用USB2.0接口與PC機相連，無須任何轉接線，使用方便。
13、 整機采用開關電源及開關放大器技術。
14、 模塊化設計，所有插件之間完全獨立，只需更換插件即可實現硬件的維護和升級。
15、 隨意配置，如配置成6相電流，5相電壓+2相電流等。
16、 用戶可通過軟件對測試儀精度進行校準
17、 可對Comtrade格式的故障錄波數據進行回放。
18、 按國際標準設計有電源功率因數校正電路，使裝置效率高達95%以上。
19、 微機繼電保護測試儀供電電壓下降到120V時，仍保證裝置正常工作。
20、 功放采用硬件保護方式，保證裝置的可靠性。

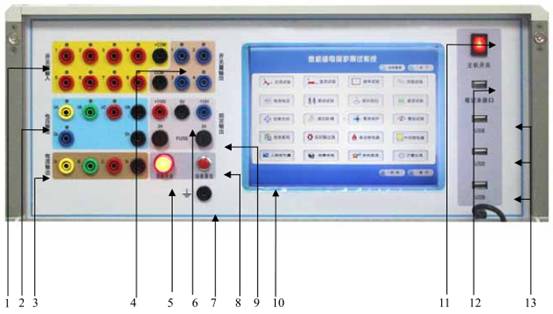

裝置面板說明
一、 面板介紹
1、開關量輸入：8 對開關量輸入，兼容空接點和（0－250VDC）電位接點；
2、電壓輸出：UA、UB、UC、UN，UX、Un；
3、電流輸出：IA、IB、IC、IN；
4、開關量輸出：4 對空接點輸出；
5、功放開關：當裝置需要輸出電流、電壓時，可開啟此開關；
6、固定輸出：+110V、0V、-110V；
7、接地接線柱：測試時應可靠接地；
8、復位按鈕：內部控制單元及功放模塊的復位；
9、保險（FUSE）：固定輸出+110V、-110V 保險；
10、液晶顯示屏：8.4″液晶顯示屏；
11、主機開關：為工控機的工作電源；
12、筆記本接口：外接筆記本電腦；
13、USB 接口：標準 USB2.0 接口，可外接鍵盤、鼠標或 U 盤等；
試驗注意事項
1、 測試儀裝置內置了工控機和 Windows 操作系統，請勿過于頻繁地開關主機電源。
2、 裝置面板或背板裝有 USB 插口，允許熱撥插 USB 口設備（如 U 盤等），但注意撥插時一定要在數據傳輸結束后進行。
3、 裝置配有專用自還原 CF 卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，請將數據存在 D 盤。使用 USB 盤拷貝數據時請一定保證 U 盤干凈無病毒，也請不要利用 U 盤在本系統中安裝其它軟件程序。
4、 外接鍵盤或鼠標時，請勿插錯端口，否則 Windows 操作系統不能正常啟動。
5、 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6、 開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子 COM 端。
7、 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍?xún)A斜放置。
8、 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9、 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3 芯）的接地端可靠接地或裝置接地孔接地。
10、如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
