? 工頻接地電阻主要考慮的是電網故障接地時電阻，由于流過的電流頻率較高，還應考慮是否存在電抗的因素。沖擊接地電阻主要考慮的是電網受到大電流沖擊時的接地電阻。一般電網受到大電流沖擊主要發生在雷擊時，流過的電流基本上是非周期的直流電流，且電壓相對較高，可以不用考慮電抗的因素。防雷中心檢測的接地電阻主要是沖擊接地電阻。?

? 沖擊接地電阻：指接地裝置流過雷電沖擊電流是所表現的電阻值。?

? 對防雷工作者來說，工頻電流顯然是不合適的，應該用閃電的沖擊電流，這時，大地流散電阻應該是以沖擊電壓，除以沖擊電流，兩者的商就是沖擊電阻了。實際上，發生閃電時不易測量，只能用人工模擬雷電的沖擊電流來代替。實驗的結果發現這樣測得的電阻值，與用工頻電流測得的值有所差別，于是對大地的流散電阻有了兩種概念：即沖擊接地電阻和工頻接地電阻。

? 工頻接地電阻：指接地裝置流過工頻電流是所表現的電阻值。?

? 實驗表明，同一地方的流散電阻，其沖擊電阻值經常小于工頻電阻值。閃電對大地產生火花效應，沖擊接地電阻是在火花效應下大地表現出來的電阻。因此，通常儀表不易準確測得沖擊接地電阻，這是因為儀表所通入大地的電流太小，與閃電電流完全不同。防雷規范中所規定的接地電阻，指的是沖擊接地電阻，但是，我們用接地電阻測量?jì)x所測到的數值卻是工頻接地電阻。工程上測沖擊接地電阻，是根據建筑物防雷設計規范，把工頻電阻值乘以換算系數就行了。

? 降低接地電阻的方法

? 在土壤環境不是很好的地方想建設一個較為理想的接地體，而又不超過其接地體的有效長度是比較困難的，在以往建設地網時人們通常采用換土、煤渣、木炭、食鹽等方法，這樣是可以降低其接地電阻，但其效果是暫時的，隨著時間的推移地阻逐漸升高，最后達不到逸散雷電流的要求，原因是：煤渣、食鹽等中含有對金屬腐蝕接地的化學成分加速了金屬器件的氧化腐蝕，金屬接地體與土壤接觸電阻增大或接地體全部被腐蝕掉，導致失去了金屬的導電性能。目前，隨著科學的發展，在進行地網建設時大量使用長效型降阻劑，長效型降阻劑是由幾種物質配制而成的化學降阻劑，具有導電性良好的中性電解質。降阻劑的出現大大方便了地網建設，其中性對金屬沒有腐蝕作用。大大延長了接地體使用壽命，經過十幾年的使用情況表明，電解質降阻劑，雖然其有效降低接地電阻，節約其人力、物力。但它也有不盡人意的地方如果地下泉水較為豐富的地方，降阻劑的電解質很易流失，時間一長接地電阻越來越大最終失去逸散雷電流的作用。?降阻劑在使用時一般拌成漿糊狀裹到接地體上，再回填上土，當枯水季節來臨時，土地的濕度降低。降阻劑中的水分減少，降阻劑開始干裂，其與土地形成干裂的空氣層。此時接地電阻劇上升，接地的可靠性下降這是除降阻劑的優點外的兩個致命性缺點。所以人們在使用降阻劑建設地網時，起初得到相當好的效果，但做不到長效。我公司經過多年實踐，不斷改進降阻劑的使用方法，充分利用降阻劑的優點，通過一些有效措施克服其缺點，把接地裝置做到接地電阻穩定長效，我們在施工過程式中在降阻劑中加入生成網狀膠體，利用網狀膠體的空格把強電解質和水分包圍，使它不至于隨地下水而流失，因而能長期保持良好導電性能，采用深井接地與上干下濕方法來保持降阻劑的濕度，根據土地濕潤情況來確定接地體的埋放深度，當土地較干燥時，并在地表安裝好呼吸閥，有利于降阻劑中的吸濕劑吸收空氣中的水分來維持降阻劑所需要的濕度，維持降阻劑的導電性能。所以在施工過程中對降阻劑進行改良才能有效維持接地裝置的穩定性和長效性。

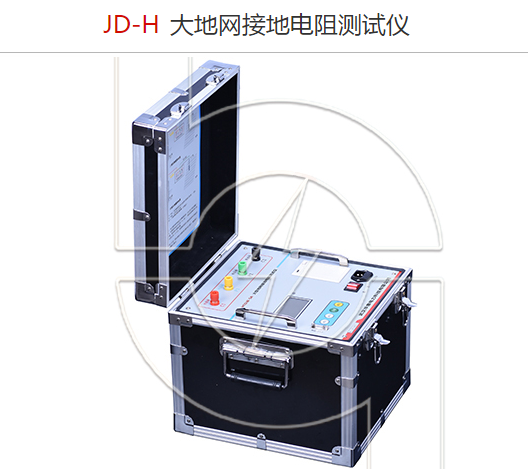

? 大型地網接地電阻測試儀，主要用途是測試大型地網的接地電阻。可測變電站地網、水火電廠、微波站、避雷針接地電阻。

? 組成部件

? 變頻大電流多功能地網接地特性測量系統由大功率變頻信號源、耦合變壓器、高精度多功能選頻萬用表及其它附件等組成。

? 主要用途

? 大型地網接地阻抗測試儀是主要用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會(huì )引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

? 現狀

? 目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。?

大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

? 產品功能

? 1.精確測量大型接地網接地阻抗、接地電阻、接地電抗；

? 2.精確測量大型接地網場區地表電位梯度；

? 3.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓；

? 4.測量土壤電阻率；

? 5.精確測量大型接地網轉移電位；

? 6.測量接地引下線導通電阻；
