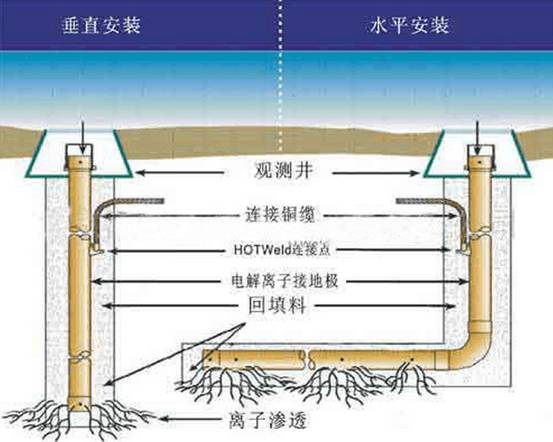

? 電解離子接地極適用于各類有較高接地要求、接地工程難度較大的場所，與傳統的接地方式相比較，能使雷電沖擊電流及故障電流更快地擴散于土壤中，因此，在惡劣的土壤條件下，接地效果更為顯著。電解離子接地極應用的保濕配方、離子緩釋、潛深接地、長效降阻四項前沿科技最大程度解決了降阻性、耐腐性和使用壽命等問題，使得該產品在各項接地性能和適應性方面具有明顯優勢，應用領域十分廣闊。

? 突破土壤的限制--電解離子接地極包含的回填材料具有良好的膨脹性、吸水性及離子滲透性，通過毛細原理實現水分保留。無論天氣或周?chē)h(huán)境如何變化，都能使周?chē)寥辣３忠欢ǖ臐穸龋赃_到最佳的導電狀態，且能隨著時間的推移，逐漸擴大周?chē)寥赖膶щ姺秶＿m用于不同的地質條件，在黑土、黃土、鹽堿土、垃圾土、回填土、風化沙土、細沙土、黏土、山地通過優質的施工工藝均能達到良好的接地降阻效。

? 先進科技及材料--電解離子接地極由先進的陶瓷合金化合物組成，電極外表是紫銅合金，以確保最高導電性能及較長使用壽命，并配以?xún)韧鈨纱蠓N類填充劑。經實驗證明，土壤電阻率過高的直接原因是因為缺乏自由離子的輔助導電作用。接地導體外部的回填料是以具有強吸水力，強吸附力和陽離子交換性能高的材料為主體，配以長效、降阻、防腐功能強、膨脹系數高不受溫度變化影響、耐高電壓沖擊的多種化學材料為輔料。

? 機房機器的指標不合格大部分都是由于接地線的接觸不良或地線電阻偏大而造成。同時接地不良或電阻偏高，在測試中，嚴重時還會(huì )損壞貴重儀器。干旱地區地阻偏高，接地線容易形成較高電壓，經常出現打火現象，極容易造成火災。接地電阻偏高會(huì )給機房工作人員和設備安全造成重大的安全隱患。為了確保機器安全穩定可靠的運行，不斷的提高和改善機器接地電阻的性能尤為關鍵。

? 1 常用模擬和數字式地阻儀表測量的工作原理

? 1.1 模擬式儀表測量地阻的工作原理

? 模擬式儀表的工作原理是采用電流互感器的原理，初級電流經過電流互感器，在次級產生感應電流，流過儀表的表頭，儀表的表頭發生偏轉。模擬地阻儀表的檢流計是磁電系的，表內設有相敏整流放大器，以便將手搖發電機的交流電流整流為檢流計所需的直流電。搖動接地電阻表的搖柄，速度控制在120 rad/min。

? 1.2 數字式儀表測量地阻的工作原理

? 工作原理由儀表內的DA/AC變換器將直流變成低頻的交流恒流，經過輔助接地極C和被測物E組成回路，備測物上產生交流壓降，經輔助接地極P 送入交流放大器放大，在經過檢波送入表頭顯示，借助倍率開關，可得到三個不同的量限，0～2 Ω，0～20 Ω，0～200 Ω。

? 2 接地電阻的兩種測量方法

? 2.1 地阻測試儀對地電阻的測試

? ①在儀器使用前，檢查是否在機械‘0’位，不在機械‘0’位，首先進行機械調零。

? ②初步估計一下接地電阻的大小，選擇好倍率開關。若不知道電阻的大小，將“倍率”開關置最大的倍率上。

? ③測量時，儀表一定要平放，把儀表平放在地面上，搖動的速度達到120 rad/min。

? ④然后轉動測試儀上的電位器刻度盤，使測試儀表指針指到零，這時就可知道被測接地電阻的電阻值，就是刻度盤讀數乘以倍率。

? 2 測量接地電阻時應注意的事項

? ①測量接地電阻前，必須將地阻測試儀器機械調零。將儀表水平放置，檢查指針是否與儀表中心刻度是否重合，若不重合，應該用小起子調動機械調零旋鈕，使指針與中心刻度線重合，以便減小測試誤差。

? ②在使用地阻測試儀的時候，將儀器平放。當手搖轉動時，手不要觸摸接線端子。轉速要控制在120 rad/min，轉速不能太小。

? ③必須做短路試驗，其目的是檢測儀表的準確度，將接地電阻表的量程撥置最低檔、再將接線端鈕全部用裸銅線連接起來，搖動搖柄，指針向左偏轉，此時一邊搖動搖柄，一邊調整調整標度盤旋鈕，當看到指針與中心刻度線重合時，指針應該指示刻度盤的“0”刻度上，即指針、中心刻度線和標度盤上的“0”刻度線成一條直線。如果達不到要求，則說明儀表本身不準，這樣測量的接地電阻也就自然不準了。

? ④測試接地電阻時，必須將待測的接地極與所連的電氣設備斷開。測試變壓器的接地極時，必須斷開電源，并且采取安全措施。對防雷、安全保護的接地線，必須打開預留的斷開點，要把待接點打磨干凈，以便減小接觸電阻。測量地電阻時，最好在不同的地方測量3～4次，取其平均值。

　　⑤儀器接地除通過電源線接地導線接地外，外殼的接地柱必須接地，為了防止雷擊，接地導體必須與地連接，輸入和輸出端連接前必須確保已經正確接地。

　　⑥未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。引線應用多股軟線，且兩根引線切忌絞在一起，以免造成測量數據不準確。

　　⑦接地電阻值測量時， 應該避開其器運行的時間段，減少機器運行時機器帶來的干擾，在測量時，有時會(huì )出現表值擺動，查明原因，消除干擾，再進行測量。

? ⑧使用萬用表測量地阻的時候，萬用表的表筆短路，儀器表值在零位，不在零位時，機械調零。為減少誤差，使用萬用表的X1歐姆擋，因為地阻一般在幾個歐姆以?xún)取Ｈf(wàn)用表在不使用的時候，不要將萬用表放到歐姆擋。 　　

? ⑨測量地阻時，連接線要連接牢固，連接的接頭要緊固，不能松動。

? 3 接地電阻和接地線的檢修與維護以及在檢修時注意事項

? 接地電阻的阻值隨著四季的變化，而呈現不同的阻值。干燥的季節和多雨的季節阻值完全不一樣。隨著工業規模的不斷擴大，大氣污染比較嚴重，接地線的生銹腐蝕越來越厲害，嚴重時候會(huì )發生接地線的斷裂。為確保人身安全以及機器設備安全穩定可靠運行，因此，必須對接地電阻以及接地線進行定期檢修和維護。

? 3.1 檢修周期

? 各地根據實際情況，適當調整檢修周期。一般分為季檢和半年檢，每季度定期檢查接地點周?chē)欠裼幸兹迹妆奈ｋU物品。接地線的連接情況，連接線是否松動以及有無斷裂和生銹腐蝕，根據斷裂的情況和生銹腐蝕的程度，決定是否更換接地線。地面土壤的干燥程度。半年檢檢查項目是測量地阻的阻值，每到雷雨季節前，對防雷的接地以及機器的接地的接地電阻，進行全面的測量檢查。在干燥的季節，定期測量電阻，電阻較大時，要對接地電阻周?chē)耐寥肋M(jìn)行改良。

　　3.2 檢修項目

　　①檢查接地點周?chē)袩o(wú)易燃易爆物品。

　　②檢查接地點地面的干燥程度，地面不要出現比較深干燥裂紋。

　　③檢查接地線的生銹腐蝕程度以及斷裂情況，生銹腐蝕嚴重時，要及時更換接地線。

　　④檢查接地線是否松動，連接是否可靠。

　　⑤測量接地電阻的大小，檢查接地電阻的阻值的大小是否在安全范圍內。機器設備保護接地的電阻要小于4 Ω，機房的接地電阻應小于1 Ω。

　　3.3 接地電阻以及接地線在檢修時的注意事項

　　①拆裝地線由兩人進行。裝設接地線應先接接地端，后接導體端（在裝設接地線導體端時，應先接靠近人體的一相，再接他相，拆除接地線的順序與此相反），接地線應接觸良好，連接應可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒和戴絕緣手套。人體不得碰觸接地線或未接地的導線，以防止感應電觸電。

　　②接地線與帶電部分的距離應當符合安全規定，檢修接地線應盡量靠近工作地點，并防止意外移動。當工作地點無法看到接地線時，應在適當地點懸掛安全標志或派人值守。

　　③檢修時應該盡量避開雷雨等惡劣天氣。接地線與檢修設備之間不應該有開關或熔斷器。接地線使用專用的線夾固定在導體上，禁止使用纏繞的方法將接地短路。

　　④帶有容性設備，裝設接地線之前，應先放電。一經合閘，可能送電到的工作地點或有感應電壓的工作設備，均有可靠接地，使工作人員處于地線保護之中。

　　⑤不得利用設備導電的外殼作為接地體，接地線的截面積符合設計要求，無設計要求可查時，其截面積不小于電源線的截面積。

　　⑥保護線應該酌情選用接地或接零的方式，但兩者不能混接。用于設備接地裝置的接地電阻不大于10 Ω，高低壓設備不大于4 Ω，接地電阻在每年最干燥的季節里測量一次，除了符合上述規定外，與以往相同環境下測的值相比，也不應該有過大的增加。

　　⑦檢修部分若分成幾個在電氣上不相連接的部分，這些不相連各段分別驗電，放電，接地線。防雷接地和機器的保護接地不能混淆，防雷接地和機器的保護接地不能共用一個接地點，兩個接地點之間要有一定的距離間隔。

　　⑧對于可能送至停電設備的各個電源側或停電設備可能有感應電壓的，都要裝設接地線，接地線裝設的工作地點是可以看得見的地方，接地線與帶點部分的距離應符合安全距離的規定。

? 正確的使用儀表準確測量出接地電阻的阻值，在現實工作和生活中意義非常重大，檢修維護人員可以及時對接地電阻進行檢修維護，及時的對地進行檢修校準改進完善。保證接地電阻在安全可靠的范圍內，可以減少外部干擾，消除雷擊對設備不良影響，改善機器的指標，對機器安全穩定可靠的運行起著非常關鍵性的作用。尤其是干旱地區，接地電阻性能不好，接地線具有較高電壓，經常出現打火現象，極容易造成火災，對機房的消防安全工作也會(huì )構成嚴重的威脅。機房接地電阻以及接地線的好壞，直接影響是否能高質量的完成安全傳輸發射工作，影響人身和設備安全。定期測量、檢查、檢修機器接地以及防雷接地，對機器安全穩定可靠的運行起著重要的作用。機房和機器的各種接地不容我們忽視。以上是文章關于接地電阻測量、接地線的檢修與維護，可為相關工作者提供參考。
