1范圍?

? 本標準適用于航站樓、航管指揮塔、飛機維修庫、計算機房、儲油罐等接地裝置的測量，也適用于防雷接地裝置、機場通信導航設施及機場其他地面設備接地裝置的沒量。???

2引用標準?

? 下列標準包含的條文，通過在本標準中引用而構成為本標準的條文，本標準出版時，所示版本均為有效。所有的標準都會(huì )被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。?

? DL一1992接地裝置工頻特性參數的測量導則???

3基本要求?

? 3.1被測接地裝置上不應存在電力系統包括零序電流（不平衡電流）在內的地中電流，測量前應切斷所有相關設備的供電。機場變電站等接地裝置存在零序電流又不允許切斷供電，則按DL475的規定實施測量。?

? 3.2測量應在干燥環境下進行，不應在雨后立即測量。接地裝置敷設完畢應測量接地電阻，以后每年按有關規定檢查測量。接地電阻的測試值小于規定要求值（允許極限值）是評判接地性能的主要指標。?

? 3.3必要時可以采用兩種或兩種以上電極布置方式或用不同的方法測量，以互相驗證，提高測量結果的可信度。?

? 3.4接地測量過程應作記錄，記錄格式見附錄A（提示的附錄）。???

4測量方法選擇

? 4.1單接地體或處在空曠場地，其最大對角線長度在15m以?xún)鹊慕拥匮b置可以按照地阻儀說明書介紹的方法進行測量。

? 4.2測量處在密集地物中的接地裝置或占地面積較大，其最大對角線長度在15m以上的接地裝置，應遠距離布置電極，實施長線測試，除地阻儀外，另需準備足夠長度的連接導線、收放線架或繞線轆轤。

? 4.3按4.1、4.2的規定測量時如果地阻儀批示值小于2Ω或接地裝置最大對角線長度超過100m，應改用電流電壓表法測量。???

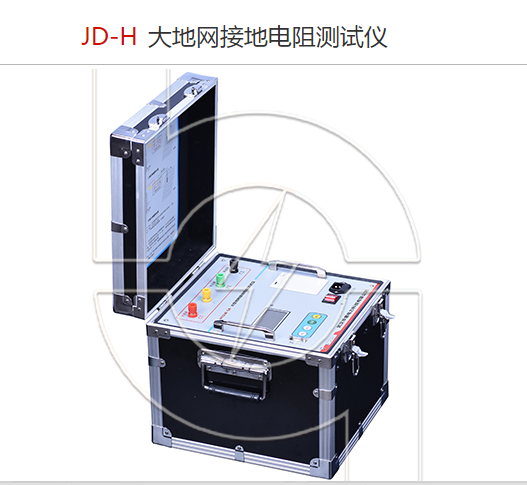

5地阻儀的使用?

在使用地阻儀時除說明書的要求外，還應符合下列要求。?

? 5.1使用地阻儀前應查看在外殼上粘貼的檢定合格證，超過有效期限或沒有計量色標的地阻儀不應使用。

? 5.2將指針式地阻儀水平放置，調整指針的機械零位，再用裸導線將地阻儀四個端子（接線柱）短路，將“倍率開關”置最小倍率，逐漸加快發電機搖柄轉速達到整定值，指針零位偏移應在半格以?xún)取?

? 5.3因接地裝置引流點的銹蝕不易除盡，測試值易偏大。為克服這一接觸電阻和連接導線阻抗的影響，應選用四端子地阻儀，并將兩個E端了或C2、P2端子的聯結片打開，分別用等長等阻抗的導線連接到接地裝置上。???

? 5.4數字式地阻儀應符合5.1和5.3的規定，采用E（連接待測接地裝置）、ES（連接待測接地裝置）、S（連接電壓極）、H（連接電流極）端子符號的地阻儀也應符合5.1和5.3的規定。?

? 5.5鉗式地阻儀主要用于檢查僅在地面以上相連的多電極接地網絡(luò )，通過環路電陰查明各電極的接地情況，但不能替代整個網絡(luò )的工頻接地電阻測量。???

6電流電壓表法?

? 6.1電流電壓表法的接線如圖4所示，電電極布置方式按7.5選擇。在符合3.1規定的前提下，通過接地裝置的測試電流不應小于2A。測試電源可用不接地的燃油發電機，也可以引220V～380V工頻市電，其對地電位可由額定容量不小于630VA、1：1隔離變壓器消除。如受高頻干擾，電壓表指示不穩定，可并聯0.1μF的電容或增設高頻濾波回路。?

? 6.2電流極連接導線應導電性強、絕緣良好、柔軟抗拉。導線電阻不應大于10Ω/km，絕緣電阻不應小于2MΩ。?

? 6.3所用的指針式交流電流表、高輸入阻抗電壓表準確度要求不低于±1％，全部?jì)x表應經計量部門檢定。?

? 6.4測試過程中應注意人身安全，以防觸電，必須嚴格遵守事先規定好的聯絡(luò )信號。為減少跨步電壓，測試人員接通導線后應距電極5m外，進入農作物生長地區應穿絕緣膠鞋。???

7電極布置?

? 7.1電流極應與土壤接觸良好，以減小其自身的接地電阻，實施電流電壓表法時其接地電阻應小于100Ω。在低土壤電阻率地區，電流極可用地阻儀的探棒，必要時可注水使其濕潤，也可按7.3制作。在高土壤電阻率地區可用數根長2m、直徑50mm～76mm的金屬管、棒相互間隔2m～5m打入地中再連接起來。或用深入到地下水的金屬探棒，也可由自然接地體替代，如相鄰的設備地網、鐵塔接地、水井、地質鉆孔等。?

? 7.2當接地裝置最大對角線較長，入地電流散流所涉及的范圍較大時，除淺表土壤外還應考慮深層土壤的作用，電流極與接地裝置中心的距離應取接地裝置最大對角線長度D的4～5倍，如有困難，當接地裝置周?chē)耐寥离娮杪瘦^均勻時，可以取2D值；當接地裝置周?chē)耐寥离娮杪什痪鶆驎r(shí)，可以取3D值。?

若將防雷接地、工作接地、保護接地連接成一個等電位體，即三地聯合成一地，應按聯合接地裝置的最大對角線長度布置電極。

? 線路桿塔的接地電阻主要根據防雷接地的要求來決定。高壓輸電線路中，一般每基桿塔下都設有接地裝置，并通過引線與桿塔相連接。根據實際運行經驗，從技術經濟角度出發，對于不同土壤電阻率地區，對架空線路桿塔的接地電阻和接地裝置的布置型式在電力行業標準DL/T620一1997《交流電氣裝置的過電壓保護和絕緣配合》、DL/T621一1997《交流電氣裝置的接地》中都提出了具體的要求。是設計、安裝和改造架空線路桿塔接地的依據。

桿塔的接地電阻標準

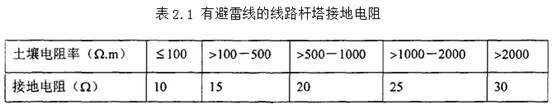

（1）有避雷線線路桿塔的接地電阻。有避雷線的線路，每基桿塔不連避雷線時的工頻接地電阻，在雷季干燥時，不宜超過表2.1所列數值。?

雷電活動強烈的地方和經常發生雷擊故障的桿塔和線段，應改善接地裝置，適當提高絕緣水平或架設耦合地線。

注:如土壤電阻率超過2000m·Ω，接地電阻很難降低到30Ω時，可采用6一8根總長不超過50Om的放射形接地體，或采用連續伸長接地體。其接地電阻不受限制。?

（2）無避雷線線路桿塔的接地電阻。對于中雷區及多雷區35kV及66kV無避雷線線路，宜采取措施，減少雷擊引起的多相短路和兩相異地接地引起的斷線事故，鋼筋混凝土桿和鐵塔宜接地，其接地電阻不受限制，但多雷區不宜超過30Ω。鋼筋混凝土桿和鐵塔應充分利用其自然接地作用，在土壤電阻率不超過100m·Ω或有運行經驗的地區，可不另設人工接地裝置。?

? 需要說明的是，作為通用行業標準，對桿塔接地電阻的要求是比較寬松的。在多雷區，如是聯絡(luò )線路或重要線路，桿塔接地電阻最好能處理到10Ω以下，因為只有這樣才能提高線路的耐雷水平，有效地限制雷擊跳閘率，從而保證電網的安全穩定運行。
