? 建筑物接地系統對于整個建筑的防雷保護和電氣系統的正常運行有著重要和深遠的意義。建筑物接地系統的接地電阻也是電氣工程驗收的一項重要內容，其測量記錄是工程竣工歸檔資料之一。當防雷接地體地下部分工程完工后要及時對接地體的接地電阻值進行測量，單位工程竣工時還要進行復測，建筑物接地電阻的測試，一般是先由施工單位自行組織專業人員使用專用的測試儀器進行測量，由監理人員旁站，測試的數據填入專用的測試記錄表格。

? 防雷接地系統的接地電阻測試必須使用專用的接地搖表（又稱接地電阻搖表、接地電阻表、接地電阻測試儀，切不可用普通的兆歐表代替），目前有指針式和數字式兩種。

使用說明?

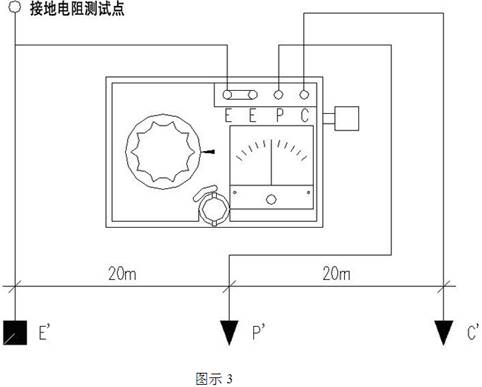

1、接地電阻測量時的接線方式（圖示3）：

?

(1)?在測量接地電阻時，E－E兩個接線柱用鍍鉻銅板短接，并接在隨儀表配來的5m長純銅導線上，導線的另一端接在待測的接地體測試點上。??

(2)?P柱接隨儀表配來的20m純銅導線，導線的另一端接插針Pˊ。

(3)?C柱接隨儀表配來的40m純銅導線，導線的另一端接插針Cˊ。?

2、接地電阻測試儀設置要求?

(1)?接地電阻測試儀應水平放置在離測試點1～3m處，檢查檢流計的指針是否在中心線上，否則應用零位調整器將其調整于中心線上。?

(2)?每個接線頭的接線柱都必須接觸良好，連接牢固。??

(3)?兩個接地極插針應設置在離待測接地體左右分別為20m和40m的位置，其間距為20m?。且Eˊ、Pˊ、Cˊ應保持在一條直線上。?

(4)?兩插針設置的土質必須堅實，不能設置在泥地、回填土、樹根旁、草叢等位置。?

(5)?不得用其他導線代替隨儀表配置來的5m、20m、40m長的純銅導線。?

(6)?雨后連續7個晴天后才能進行接地電阻的測試。??

(7)?待測接地體應先進行除銹等處理，以保證可靠的電氣連接。?

(8)?當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

? 現在的城市，在一座建筑物內有許多不同性質的電氣設備，需要多種接地裝置，如避雷接地、電氣安全接地、交流電源工作接地、通信及計算機系統接地（也叫直流接地，在數字邏輯系統中叫邏輯接地）等，這麼多系統的接地到底采用哪重好呢？現一一解釋如下：根據實踐證明，共用接地是應用最為廣泛的接地方式。

? 一、獨立接地：如上面所談到的需要接地的部分，都分別獨立地建立自己的接地系統，這種接地方式稱為獨立接地。它的好處是各系統之間不會(huì )造成互相干擾，這對通信系統尤其重要。但網絡(luò )容易被雷擊壞，故除有防爆炸要求的危險環境必須要采用獨立的避雷方式外，一般不主張采用獨立接地的方式。這種獨立接地在六、七十年代以前采用比較多，現在多被共用接地所取代。

? 二、共用接地：也叫統一接地。它是把需要接地的各個系統統一接到一個接地裝置上，或者把各系統原來的接地裝置通過地下或者地上用金屬導體連接起來，使它們之間成為暢通的電氣接地統一地網，這樣的接地方式為共用接地。共用接地是目前應用最廣泛的接地方式。

? 三、一點接地：把各系統的接地線接到接地母線同一點或同一金屬平面上，這樣的方法叫"一點接地"法。一點接地法能解決各系統接地線的等電位問題，所以能夠降低各系統之間的干擾程度，尤其是50HZ工頻信號對系統的干擾基本上得以消除，所以一點接地法在工程上得到廣泛應用。????

一點接地消除了公共阻抗耦合和低頻接地環路引起的干擾。能很好地工作于1MHZ及以上的額頻率，當整個系統的尺寸較小時（最大尺寸小于l??/20，l為干擾信號的波長）可以應用到10MHZ。

? 四、多點接地：各系統的接地線采用多點短連線的接地方式，稱作多點接地。當信號或電磁干擾的頻率相當高或采用快速邏輯時，電容耦合效應將會(huì )產生某種干擾耦合，這時引線長度成為主要矛盾，必須采用多點接地使串聯阻抗減至最小，并將駐波減至最小。多點接地方式應用于高頻電路（f>10MHZ）。

? 在二三十年以前，干擾被稱為無線電頻率干擾，因為絕大多數的噪音和干擾信號出自無線電頻率。現今電子計算機、數字技術和邏輯電路不斷擴大應用領域，現在的干擾被稱為電磁干擾。電磁干擾包括導電性電磁干擾，其干擾能量通過導線或電纜從一電路傳送到另一電路。減少導電性電磁干擾是通過電路的合理設計，采用濾波器和電路的合理接地來實現的；輻射性電磁干擾其能量是通過空氣中的電磁場傳送的。在設計外殼和箱體時，通過選用合理的屏蔽材料，構造技術和設備布置以及采用合理的接地技術等等來減少輻射性電磁干擾。其中處理好接地工程是防電磁干擾最重要的技術措施。低頻率干擾絕大部分是通過線路互相耦合而來的，即前面所提到的共阻抗耦合。當兩個電路電流流經同一個公共阻抗時一個電路上的電流在這個阻抗上形成的電壓就會(huì )影響到另一個電路，這就是共阻抗耦合。

? 五、混合接地：所謂混合接地是在一部設備內的各電路板以最短的導線與機殼連接，或者信號電路相關的幾部設備，以最短的導線與同一個金屬體連接接地，然后多臺設備分別用金屬線接到地網的同一點上。像這樣的接地方式稱為混合接地。混合接地在工程上最簡單的辦法，是在交流電源送進房屋的總開關處，把零線重復接地（或把零線接到房屋的結構主鋼筋上），然后在電源的零線處引出一條PE線連接所有應該接地的點。

? 六、環形接地多用于地網，就是把接地體沿建筑物周?chē)鷩梢粋€(gè)閉合環。這樣的接地網可以使到界面以?xún)鹊碾妶?chǎng)分布比較均勻，減少跨步電壓對人的危害，也減少室內在受雷擊時，由于地面電位梯度大而產生對設備高壓反擊的危險。

? 七、基礎接地體：利用建筑物基礎內的鋼筋，按"規范"要求連接制作的接地體稱為基礎接地體。有的人認為，在基礎內的鋼筋，被混凝土包住不可能與大地導通起到接地體的作用。事實上干燥的混凝土是很好的絕緣體，而含有水份的混凝土與含水份的土壤接觸時，毛細管將水份吸收到混凝土里使混凝土保持較高的含水量，從而降低了混凝土的電阻率，與大地通若一體。
