一、標準接地電阻規范要求：??

? 1、獨立的防雷保護接地電阻應小于等于10歐；??

? 2、獨立的安全保護接地電阻應小于等于4歐；??

? 3、獨立的交流工作接地電阻應小于等于4歐；??

? 4、獨立的直流工作接地電阻應小于等于4歐；??

? 5、防靜電接地電阻一般要求小于等于100歐。?

? 6、共用接地體(聯合接地)應不大于接地電阻1歐。?

二、接地分三種?

?1?保護接地：電氣設備的金屬外殼，混凝土、電桿等，由于絕緣損壞有可能帶電，為了防止這種情況危及人身安全而設的接地。1Ω以下?。??????

?2?防靜電接地：防止靜電危險影響而將易燃油、天然氣貯藏罐和管道、電子設備等的接地。?????????

?3?防雷接地：為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也稱過電壓保護接地。????????

三、交流電氣裝置的接地應符合下列規定：?

? 1.當配電變壓器高壓側工作于小電阻接地系統時，保護接地網的接地電阻應符合下式要求：?

R≤2000／I

? 式中?R——考慮到季節變化的最大接地電阻(Ω)；??????

? ? ? I——計算用的流經接地網的人地短路電流(A)。?

? 2.當配電變壓器高壓側工作于不接地系統時，電氣裝置的接地電阻應符合下列要求：????

? 1)高壓與低壓電氣裝置共用的接地網的接地電阻應符合下式要求，且不宜超過4Ω：?????????????

R≤120／I

? 2)僅用于高壓電氣裝置的接地網的接地電阻應符合下??式要求，且不宜超過100,：

尺≤250／I

? 式中?R——考慮到季節變化的最大接地電阻(Ω)；??????????

???? I——計算用的接地故障電流(A)。?

? 3. 在中性點經消弧線圈接地的電力網中，當接地網的接地：??

? 1)對裝有消弧線圈的變電所或電氣裝置的接地網，其計算電流應為接在同一接地網中同一電力網各消弧線圈額定電流總和的1．25倍；????

? 2)對不裝消弧線圈的變電所或電氣裝置，計算電流應為電力網中斷開最大一臺消弧線圈時最大可能殘余電流，并不得小于30A。?

? 4. 在高土壤電阻率地區，當接地網的接地電阻達到上述規定值，技術經濟不合理時，電氣裝置的接地電阻可提高到30Ω，變電所接地網的接地電阻可提高到15Ω。?

四、低壓系統中，配電變壓器中性點的接地電阻不宜超過4Ω。高土壤電阻率地區，當達到上述接地電阻值困難時，可采用網格式接地網?

? 1.當向建筑物供電的配電變壓器安裝在該建筑物外時，應符合下列規定：?

? 1)對于配電變壓器高壓側工作于不接地、消弧線圈接地和高電阻接地系統，當該變壓器的保護接地接地網的接地電阻符合公式的要求且不超過4Ω時，低壓系統電源接地點可與該變壓器保護接地共用接地網。電氣裝置的接地電阻，應符合下式要求：?????????????????????????

R≤50／I

? 式中?R——考慮到季節變化時接地網的最大接地電阻(Ω)；

? ? ? I——單相接地故障電流；消弧線圈接地系統為故障點殘余電流。?

? 2)低壓電纜和架空線路在引入建筑物處，對于TN-S或TN-C-S系統，保護導體(PE)或保護接地中性導體(PEN)應重復接地，接地電阻不宜超過10Ω；對于TT系統，保護導體(PE)單獨接地，接地電阻不宜超過4Ω；?

? 3)向低壓系統供電的配電變壓器的高壓側工作于小電阻接地系統時，低壓系統不得與電源配電變壓器的保護接地共用接地網，低壓系統電源接地點應在距該配電變壓器適當的地點設置專用接地網，其接地電阻不宜超過4Ω。?

? 2. 向建筑物供電的配電變壓器安裝在該建筑物內時，應符合下列規定：?

? 1)對于配電變壓器高壓側工作于不接地、消弧線圈接地和高電阻接地系統，當該變壓器保護接地的接地網的接地電阻不大于4Ω時，低壓系統電源接地點可與該變壓器保護接地共用接地網；?

? 2)配電變壓器高壓側工作于小電阻接地系統，當該變壓器的保護接地網的接地電阻符合本規范公式的要求且建筑物內采用總等電位聯結時，低壓系統電源接地點可與該變壓器保護接地共用接地網。?

? 保護配電柱上的斷路器、負荷開關和電容器組等的避雷器，其接地導體應與設備外殼相連，接地電阻不應大于10Ω。????????????????????????????

? TT系統中，當系統接地點和電氣裝置外露可導電部分已進行總等電位聯結時，電氣裝置外露可導電部分可不另設接地網；當未進行總等電位聯結時，電氣裝置外露可導電部分應設保護接地的接地網，其接地電阻應符合下式要求。??????????

R≤50／Ia

? 式中?R——考慮到季節變化時接地網的最大接地電阻(Ω)；

???? Ia——保證保護電器切斷故障回路的動作電流(A)。?

? 當采用剩余動作電流保護器時，接地電阻應符合下式要求：????????????

R≤25I△n

? 如式中?I△n--剩余動作電流保護器動作電流(mA)。??

? IT系統的各電氣裝置外露可導電部分的保護接地可共用接地網，亦可單個地或成組地用單獨的接地網接地。每個接地??網的接地電阻應符合下式要求：??????????????

R≤50／Id

? 式中?R——考慮到季節變化時接地網的最大接地電阻(Ω)；?

? ? ? Id——相導體和外露可導電部分間第一次短路故障故障電流(A)。?????

? 建筑物的各電氣系統的接地宜用同一接地網。接地網的接地電阻，應符合其中最小值的要求。

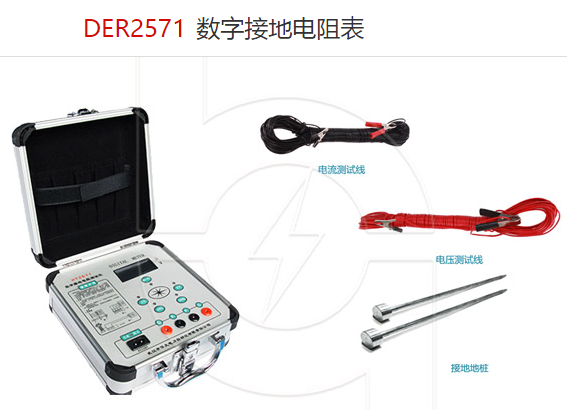

? 目前,市場上存在的接地電阻測試儀有成百上千種,有進口的也有國產的,歸納起來,其測量方法只有三類：打地樁法、鉗夾法、地樁與鉗夾結合法。?

一、打地樁法：地樁法可分為二線法、三線法和四線法?

1?二線法：這是最初的測量方法：即將一根線接在被測接地體上，另一根接輔助地極。此法的測量結果R=接地電阻+地樁電阻+引線及接觸電阻，所以誤差較大，現已一般不用。?

2?三線法：這是二線法的改進型，即采用兩個輔助地極，通過公式計算，在中間一根輔助地極在總長的0.62倍時，可基本消除由于地樁電阻引起的誤差；現在這種方法仍然在用。但是此法仍不能消除由于被測接地體由于風化銹蝕引起接觸電阻的誤差。?

3?四線法：這是在三線法基礎上的改進法。這種方法可以消除由于輔助地極接地電阻、測試引線及接觸電阻引起的誤差。

二、鉗夾法：鉗夾法分為單鉗法和雙鉗法?

1?雙鉗法:利用在變化磁場中的導體會(huì )產生感應電壓的原理，用一個鉗子通以變化的電流,從而產生交變的磁場,該磁場使得其內的導體產生一定的感應電壓，用另一個鉗子測量由此電壓產生的感應電流,最后用歐姆定律計算出環路電路值，如下圖所示。其適用條件一是要形成回路，二是另一端電阻可忽略不計。?

2?單鉗法:?單鉗法的實質是將雙鉗法的兩個鉗子做成一體，但如果發生機械損傷，鄰近的兩個鉗子難免相互干擾，從而影響測量精度。?

三、地樁與鉗夾結合法：這種方法又叫選擇電極法?

這種方法的測量原理同四線法，由于在利用歐姆定律計算結果時，其電流值由外置的電流鉗測得，而不是象四線法那樣由內部的電路測得，因而極大地增加了測量的適用范圍。尤其是解決了輸電桿塔多點接地并且地下有金屬連接的問題。?

四、土壤電阻率的測量?

用四個接地樁，可設置地樁之間的距離，是標準的土壤電阻率測量方法
