? 接地電阻的形成?

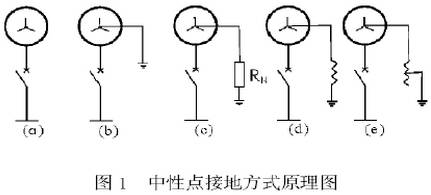

? 低壓配電系統接地通常包括系統接地和保護接地。系統接地是系統電源側某一點的接地,這個點通常是電源(變壓器、發電機)?的中性點。系統接地的主要作用是使系統正常運行,如果不做系統接地,當電源干線發生單相接地故障時,由于接地故障電流小,電源處接地故障保護往往難以檢測出故障,使故障持續存在,這時另外兩相對地電壓將上升為線電壓,這將對單相設備的對地絕緣造成損害,引發電氣事故。保護接地是配電系統負荷側的電氣設備金屬外殼和敷設用的金屬套管、線槽等電氣裝置外露導電部分的接地。如果沒有保護接地,故障電壓可達系統的相電壓,做了保護接地后,故障電壓僅為保護線和接地電阻上的電壓降,大大的低于相電壓,接地電阻還為故障電流提供返回電源的通路,使保護電器及時切斷電源,從而起到防電擊和防電氣火災的保護作用。保護接地通常是一種防御觸電的第二保護措施,它并不能確保你不受電擊或不被電流所擊傷或導致死亡,但它將大大降低這種風險。常用的接地方式有以下幾種:?(a)?不接地；(b)?直接接地；(c)經電阻接地；(d)?經電抗接地；(e)?接地故障中和接地，見圖1。
? 但是，這些截然不同的運行方式在現場中的使用都有自己獨特的優點,?尤其是經小電阻和經消弧線圈這兩種接地方式近幾年發展很快。中性點采用小電阻接地的系統能迅速切除故障線路，使系統免受長時間故障的沖擊，基本上能保證系統設備安全。而中性點采用消弧線圈接地在限制接地故障時的弧光過電壓、系統正常運行時鐵磁諧振過電壓和系統供電的可靠性方面的優點也是十分明顯的。?
? 經消弧線圈的接地方式?
? 消弧線圈是一個可調電感，它裝設于配電網的中性點。當系統發生單相接地故障時，可形成一個與接地電流的大小接近相等但方向相反的電感電流，它與電容電流相互補償，使接地處的電流變得很小或等于零，從而消除接地處的電弧及其危害。同時，電流過零電弧熄滅后，消弧線圈的存在還可以顯著減小故障相電壓的恢復速度，減小重燃的可能性。自動補償消弧裝置的實現流程如圖1?所示。可以清楚地看出：自動補償消弧裝置可以在線自動跟蹤補償，并且在發生故障時根據用戶的需要啟動選線并提供線路故障信息。?
? 經小電阻接地方式?
? 中性點經小電阻接地方式是在現代城網供電能力的提高及斷路器持續工作能力加強等條件下采用的。在系統發生單相接地時，故障電流一般在100～1000A之間。保護裝置可以根據檢測到的故障電流，快速切除配電系統中的接地線路。可以看出：中性點經小電阻接地保護裝置實時在線監測線路的運行情況，一旦故障，則立即切除故障線路。?
? 目前地下電纜劇增，配網電容電流的數值大幅度增長，在此情況下，繼續一概采用中性點經消弧線圈接地，主要問題是：?jiǎn)蜗嘟拥毓收想娏鬏^小，難以實現快速選擇性接地保護，使過電壓持續時間長，電纜發生單相接地，絕緣不能自行恢復，易使故障擴大為相間短路或多線短路，而電纜的檢修時間長，影響供電可靠性。??
? 接地電阻的測量?
? 電阻接地系統接地電阻的規定:?向建筑物電氣裝置供電的配電變壓器在該建筑物外,?向低壓系統供電的配電變壓器的高壓側工作于低電阻接地系統情況下,低壓系統不得與電源配電變壓器的保護接地共用接地裝置,?低壓系統電源點的接地點應在距該配電變壓器的適當地點設置專用接地裝置,其接地電阻不宜超過4歐，供電的配電變壓器安裝在建筑物內,?配電變壓器高壓側工作于低電阻接地系統時,?當該變壓器的保護接地接地裝置電阻符合R?≤2?000/I?的要求,且建筑物內采用(含建筑物鋼筋)?總等電位聯結時,低壓系統電源接地點可與該變壓器保護接地共用接地裝置。在電源中性點不接地或經阻抗接地的低壓系統中，保護接地電阻不宜超過4Ω。當配電變壓器的容量不超過100kVA時，由于系統布線較短，保護接地電阻可放寬到10Ω。土壤電阻率高的地區(沙土、多石土壤)，保護接地電阻可允許不大于30Ω。?????
? 接地電阻的測量方式：就農村220V供電系統來說，由于多種因素所致，其用電負荷是無法做到三相對稱平衡的。再加上供電距離相對較長（即PEN線也較長）,因此中性點位移是無法避免的,即中性點始終存在一定數值的對地電壓.由于中性點對地電壓的存在。所以進行接地電阻測試時必須避開它的干擾。若不避開!它的干擾就直接對配電變壓器的接地電阻進行測試，不僅會(huì )造成很大的測量誤差，而且還可能會(huì )造成測量人員在操作過程中發生觸電。因此，在進行測試時必須按如下要求進行。如果配電變壓器的接地引下線按要求在離地面約1.6m處設置了斷開點，測試時首先就應將該處的連接斷開。若在接地引下線上未設置任何斷開點，則在測試時必須將配電變壓器退出運行（即將高、低壓側的主控開關全部斷開）之后方可進行測試。?因為只有這樣，才能達到避開對地電壓對測試接地電阻的干擾。
為了了解接地裝置的接地電阻是否正常、保證安全運行，同時根據配電設備維護規程的有關規定，華意電力對XX集團XX中心配電室接地裝置進行測量試驗。試驗過程及試驗結果分析報告如下：
一、試驗前的準備：?
? 1、制訂試驗方案：?
? 前期，華意電力組織人員一起到現場查看接地裝置，查找接地極的適合試驗的位置，制訂、討論、修改試驗方案，提出試驗中的注意事項。
? 2、試驗方法：?

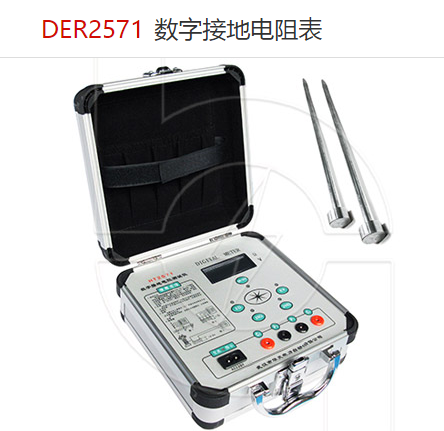

? 接地電阻表本身備有三根測量用的軟導線，可接在E、P、C三個接線端子上。接在E端子上的導線連接到被測的接地體上，P端子為電壓極，C端子為電流極（P、C都稱為輔助接地極），根據具體情況，我們準備采用兩種方式測量：（1）、將輔助接地極用直線式或三角線式，分別插入遠離接地體的土壤中；（2）、用大于25cm×25cm的鐵板作為輔助電極平鋪在水泥地面上，然后在鐵板下面倒些水，鐵板的布放位置與輔助接地極的要求相同。兩種方法我們都采取接地體和連接設備不斷開的方式測量，接地電阻電阻表將倍率開關轉換到需要的量程上，用手搖發電機手柄，以每分鐘120轉/分以上的速度轉時，使電阻表上的儀表指針趨于平衡，讀取刻盤上的數值乘以倍率即為實測的接地電阻值。
? 3、試驗工具：?
? 華意電力人員準備好接地電阻表（0~100Ω）、萬用表、銅塑軟導線（BVR?1.5mm2）、測電筆、接地極棒和接地板等試驗用具。?
二、試驗過程：?
1、試驗當天上午，現場試驗人員進行簡單碰頭，并進行分工
2、9：15試驗開始；?
3、測量輔助接地極間及與測量接地體間的距離；?
4、采取第一種方法，將接地極棒插入到土壤中并按照圖紙接好線；（接線圖見附圖）?
5、將測量接地體連接處與連接端子牢靠連接；?
6、將導線與接地電阻表接好；?
7、校正接地電阻表；?
8、測量并記錄數據；（試驗數據見附表）?
9、采取第二種方法，測量并記錄數據；?
10、整個試驗過程結束。?
三、試驗分析：?
? 通過此次試驗測量，高壓設備、低壓設備、2臺變壓器和柴油發電機機體、發電機室控制柜等設備的接地裝置接地電阻值符合規定要求（接地電阻<4Ω），而發電機室儲油罐和1#變壓器、2#變壓器的外殼體沒有按照規定進行接地。?
四、試驗建議：
? 為了保證設備和人身安全，我們建議：盡快將發電機室儲油罐和1#變壓器、2#變壓器的外殼體按照規定進行接地。
