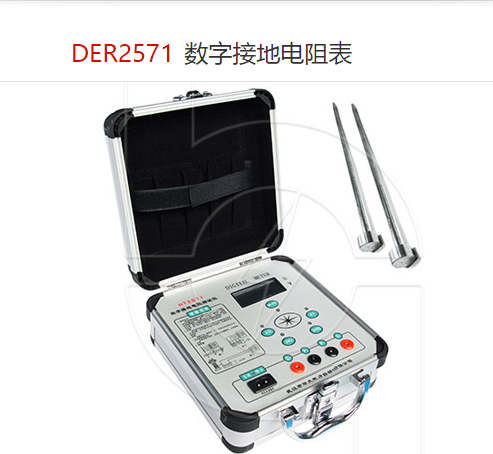

? 華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

一、種類?

? 1、防雷接地：?

? 為把雷電迅速引入大地，以防止雷害為目的的接地。?防雷裝置如與電報設備的工作接地合用一個總的接地網時，接地電阻應符合其最小值要求。???

? 2、交流工作接地?

? 將電力系統中的某一點，直接或經特殊設備與大地作金屬連接。?工作接地主要指的是變壓器中性點或中性線（N線）接地。N線必須用銅芯絕緣線。在配電中存在輔助等電位接線端子，等電位接線端子一般均在箱柜內。必須注意，該接線端子不能外露；不能與其它接地系統，如直流接地、屏蔽接地、防靜電接地等混接；也不能與PE線連接。?

??3、安全保護接地?

? 安全保護接地就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。即將大樓內的用電設備以及設備附近的一些金屬構件，有PE線連接起來，但嚴禁將PE線與N線連接。

? 4、直流接地?

? 為了使各個電子設備的準確性好、穩定性高，除了需要一個穩定的供電電源外，還必須具備一個穩定的基準電位。可采用較大截面積的絕緣銅芯線作為引線，一端直接與基準電位連接，另一端供電子設備直流接地。???

? 5、屏蔽接地與防靜電接地?

? 為防止智能化大樓內電子計算機機房干燥環境產生的靜電對電子設備的干擾而進行的接地稱為防靜電接地。為了防止外來的電磁場干擾，將電子設備外殼體及設備內外的屏蔽線或所穿金屬管進行的接地，稱為屏蔽接地。???

? 6、功率接地系統?電子設備中，為防止各種頻率的干擾電壓通過交直流電源線侵入，影響低電平信號的工作而裝有交直流濾波器，濾波器的接地稱功率接地?

二、要求?

1、獨立的防雷保護接地電阻應小于等于10歐；???

2、獨立的安全保護接地電阻應小于等于4歐；???

3、獨立的交流工作接地電阻應小于等于4歐；???

4、獨立的直流工作接地電阻應小于等于4歐；???

5、防靜電接地電阻一般要求小于等于100歐。

三、智能大廈接地系統的設計?

1、防雷接地系統接地體一般利用智能大廈樁基，樁基上端鋼筋通過承臺面鋼筋連在一起；防雷接地系統引下線一般利用柱子內鋼筋；防雷接閃器用避雷帶和避雷針結合的方式，智能大廈30米及以上，每三層利用圈梁鋼筋與柱筋連在一起構成均壓環；接地電阻要求小于1歐姆。?

2、工作接地系統線就是電力系統中的N線。?

3、保護接地系統，在變配電所內適當位置設總等電位銅排，從等電位銅排引出PE強電干線，每層在適當位置設輔助等電位銅排，從輔助等電位銅排引接地線至設備外殼及金屬管道等。?

4、直流接地系統。直流接地系統基準電位引自總等電位銅排，采用?35銅芯絕緣線，穿鋼管保護直接引至設備附近，作直流接地用。?

5、功率接地。用與相導體等截面的絕緣銅芯線從樓層配電箱與相導體一起引來，在TN-S系統中就是中性線N。?

6、屏蔽接地及防靜電接地，自總等電位銅排引出PE弱電干線，每層在適當位置設弱電輔助等電位銅排，電子設備的外殼，金屬管路的屏蔽及抗靜電接地均引起至弱電輔助等電位銅排將電力系統中的某一點，直接或經特殊設備（如阻抗，電阻等）與大地作金屬連接，稱為工作接地。 ?

? 工作接地主要指的是變壓器中性點或中性線（N線）接地。N線必須用銅芯絕緣線。在配電中存在輔助等電位接線端子，等電位接線端子一般均在箱柜內。必須注意，該接線端子不能外露；不能與其它接地系統，如直流接地，屏蔽接地，防靜電接地等混接；也不能與PE線連接。??

? 在高壓系統里，采用中性點接地方式可使接地繼電保護準確動作并消除單相電弧接地過電壓。中性點接地可以防止零序電壓偏移，保持三相電壓基本平衡，這對于低壓系統很有意義，可以方便使用單相電源。?

? 安全保護接地：安全保護接地就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。即將大樓內的用電設備以及設備附近的一些金屬構件，用PE線連接起來，但嚴禁將PE線與N線連接。??

? 在智能化樓宇內，要求安全保護接地的設備非常多，有強電設備，弱電設備，以及一些非帶電導電設備與構件，均必須采取安全保護接地措施。當沒有做安全保護接地的電氣設備的絕緣損壞時，其外殼有可能帶電。如果人體觸及此電氣設備的外殼就可能被電擊傷或造成生命危險。在中性點直接接地的電力系統中，接地短路電流經人身，大地流回中性點；在中性點非直接接地的電力系統中，接地電流經人體流入大地，并經線路對地電容構成通路，這兩種情況都能造成人身觸電。

變電站接地網對于電力系統的可靠運行和變電站工作人員的人身安全起著重要作用，其接地電阻、跨步電壓與接觸電壓是變電站接地系統的重要技術指標，是衡量接地系統的有效性、安全性以及鑒定接地系統是否符合要求的重要參數。然而，有些變電站由于受地理條件的限制，不得不建在高土壤電阻率地區，導致這些變電站的接地電阻、跨步電壓與接觸電壓的設計計算值偏高，無法滿足現行標準的要求。近年來，隨著電力系統短路容量的增加，由于接地不良引起的事故擴大問題屢有發生，因此接地問題越來越受到重視。在設計施工過程中如何合理確定接地裝置的設計方案，降低接地電阻，這是變電站電氣設計施工的重點之一。

變電站接地網電阻偏高的原因??

變電站接地網電阻偏高的原因有多方面的，歸納起來有以下幾個方面的原因。??

1. 客觀條件方面?

一是土壤電阻率偏高。特別是山區，由于土壤電阻率偏高，對系統接地電阻影響較大；二是土壤干燥。干旱地區、沙卵石土層等相當干燥，而大地導電基本是靠離子導電，干燥的土壤電阻率偏高。??

2. 勘探設計方面?

在地處山區復雜地形地段的變電站，由于士壤不均勻，土壤電阻率變化較大，這就需要對每處地網進行認真的勘探、測量。根據地形、地勢、地質情況，設計出切合實際的接地裝置。如果不根據每處地網的地形、地勢情況合理設計接地裝置并計算其接地電阻，而是套用一些現成的圖紙或典型設計，那么就從設計上就留下了先天性不足，造成地網接地電阻偏高。??

3. 施工方面?

對于不同地區變電站的接地來說，精心設計重要，但嚴格施工更重要。因為對于地形復雜，特別是位于山巖區的變電站，接地地網水平接地溝槽的開挖和垂直接地極的打入都十分困難，而接地工程又屬于隱蔽工程，如施工過程中不能實行全過程的技術監督和必要的監理，就可能出現如下一些問題：一是不按圖施工。尤其是在施工困難的山區，屢有發生水平接地體敷設長度不夠，少打垂直接地極等；二是接地體埋深不夠。山區、巖石地區，由于開挖困難，接地體的埋深往往不夠，由于埋深不夠會(huì )直接影響接地電阻值；三是回填土的問題，有關規范要求用細土回填，并分層夯實，在實際施工時往往很難做到，尤其是在巖石地段施工時，由于取土不便，往往采用開挖出的碎石及建筑垃圾回填，這樣還會(huì )加快接地體的腐蝕速度；四是采用木炭或食鹽降阻，這是最普遍的做法。采用木炭或食鹽降阻，會(huì )在短期內收到降阻效果，但這是不穩定的。因為這些降阻劑會(huì )隨雨水而流失，并加速接地體的腐蝕，縮短接地裝置的使用壽命。??

4. 運行方面?

有些接地裝置在建成初期是合格的，但經一定的運行周期后，接地電阻就會(huì )變大，除了前面介紹的由于施工時留下的隱患外，以下一些問題也值得注意：一是由于接地體的腐蝕，使接地體與周?chē)寥赖慕佑|電阻變大，特別足在山區酸性土壤中，接地體的腐蝕速度相當快，會(huì )造成一部分接地體脫離接地裝置；二是在接地引下線與接地裝置的連接部分因銹蝕而使電阻變大或形成開路：三是接地引下線接地極受外力破壞時誤損壞等。 ?
