一、串聯電路的諧振

? 一個R、L、C串聯電路，在正弦電壓作用下，其復阻抗： Z=R+j(ωL-1/ωC)

? 一定條件下，使得XL=XC，即ωL=1/ωC ，Z=R，此時的電路狀態稱為串聯諧振。 明顯地，串聯諧振的特點是：

? 1．阻抗角等于零，電路呈純電阻性，因而電路端電壓U和電流I同相。

? 2．此時的阻抗最小，電路電流有效值達到最大。?

? 3．諧振頻率：ωo=1/√LC 。?

? 4．諧振系數或品質因素： Q=ωoL/R=1/ωoCR=（√L/C）/R。

? 由于串聯諧振時，L、C電壓彼此抵消，因此也稱為電壓諧振。從外部看，L、C部分類似于短路。

? 而此時Uc、UL是輸入電壓U的Q倍。Q值越大，振蕩越強。 這里的Z0=√L/C，我們稱為特性阻抗，它決定了諧振的強度。

? 5．諧振發生時，C、L中的能量不斷互相轉換，二者之間反復進行充放電過程，形成正弦波振蕩。

二、并聯電路的諧振

? 一個R、L、C并聯電路，在正弦電壓作用下，其復導納： Y=1/R-j(1/ωL-ωC)

? 一定條件下，使得YL=YC，即1/ωL=ωC ，Y=1/R，此時的電路狀態稱為并聯諧振。 明顯地，串并諧振的特點是：

? 1．導納角等于零，電路呈純電阻性，因而電路端電壓U和電流I同相。?

? 2．此時的導納最小，電路電流有效值達到最小。?

? 3．諧振頻率：ωo=1/√LC 。

? 4．由于并聯諧振時，L、C電流彼此抵消，因此也稱為電流諧振。從外部看，L、C部分類似于開路，L、C各自有效電流卻達到最大。

? 5．諧振發生時，C、L中的能量不斷互相轉換，二者之間反復進行充放電過程，形成正弦波振蕩。

? 并聯諧振時，電感電流與電容電流等值異號：指的是理想并聯，電容電感承受同一電壓，感抗等于容抗，電感電流與電容電流大小相等，電感電流相位滯后電源電壓90度，電容電流相位超前電源電壓90度，所以?xún)烧呦辔幌喾矗?

? 串聯諧振時，電感電壓與電容電壓等值異號：電容電感流過同一電流，感抗等于容抗，電感電壓與電容電壓大小相等，電感電壓相位超前電流90度，電容電壓相位滯后電流90度，所以?xún)烧呦辔幌喾矗?

? 綜上所述，等值可以講，異號不合適，至少不嚴謹在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。??

? 諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。?

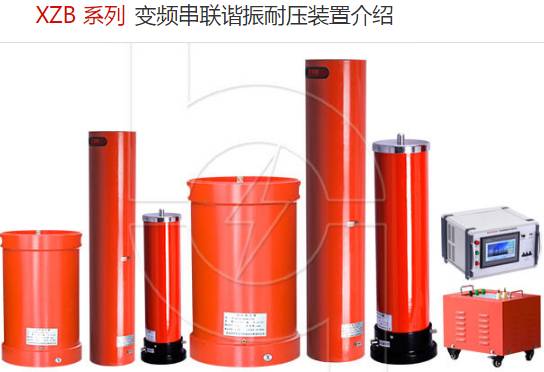

? 串聯諧振裝置就用運用串聯諧振原理設計的最新型交流耐壓試驗設備。一套串聯諧振耐壓試驗設備，可兼顧電力變壓器、交聯電纜、開關柜、電動機、發電機、GIS和SF6開關、母線、套管、CT、PT等試品的交流耐壓試驗，是全能型的交流耐壓設備。
