直流高壓發生器是提供高壓直流源的儀器，使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須是具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。

一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流 ，試品泄漏電流： 注意： 為控制箱數顯電流表讀數。當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表,如圖3.1所示。

?

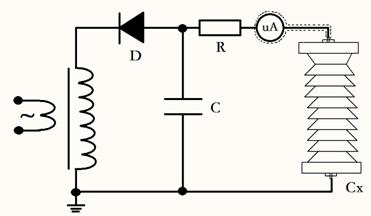

圖3.1　微安表接入被試品CX高壓側接線圖

微安表必須有金屬屏蔽，應采用屏蔽線與被試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果被試品表面有污穢，要排除被試品表面泄漏電流的影響，可在被試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接，如圖3.2所示。

?

圖3.2　排除被試品Cx表面影響連接示意圖

對氧化鋅、磁吹避雷器等被試品接地端可拆開的情況下，也可采用在被試品的底部(地電位側)串入電流表進行測量的方式，如圖3.3所示。 當要排除被試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接，如圖3.4所示。

?

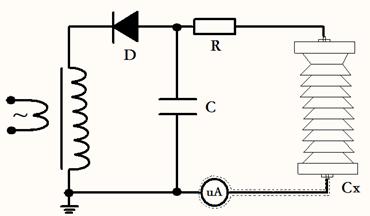

圖3.3　微安表接入被試品Cx底部接線圖

?

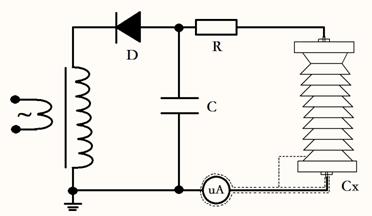

圖3.4　排除被試品Cx表面影響接線圖
