對電力系統中高壓電纜進行交流耐壓試驗是必要的測試項目，其目的是預防電纜在運輸，安裝或者因電纜本體質量問題導致的絕緣水平下降，影響系統的穩定運行。

　　電纜的串聯諧振試驗其實也是交流耐壓試驗，是模擬實際運行工況，在電纜中施加一定倍數的額定電壓，檢查整體的絕緣水平，如果在規定時間內沒有發生擊穿，那么認定電纜合格。

　　對電纜的交流耐壓受電壓等級，電纜長度和電纜截面積的影響，往往對設備的容量要求比較高，一般是采用組合式串聯諧振裝置進行試驗。

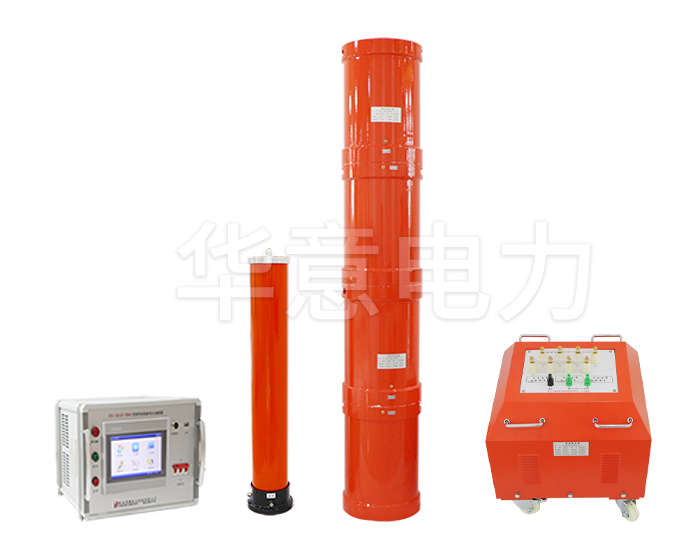

　　下面針對（型號）電纜（變壓器）串聯諧振試驗裝置講講在10kv系統中對電纜進行串聯諧振的具體方法和步驟，您可結合之前的操作方法，看是否能給您帶來幫助。

　　操作方法

　　串聯諧振的操作方法并不難，記住幾個原則點就行，首先頻率調節是調節電流電壓的相位角度；提升試驗電壓是電抗器串聯方式，提升電流是電抗并聯方式，換句話說電容量小的試品用串聯方式測量，電容量大的試品是用并聯方式測量。

　　為什么這么說，如果您想了解原理可以參考RLC串聯諧振電路和歐姆定律。

　　電纜串聯接線方法

　　接線方法如下圖所示，接線過程中注意正確的適用測試線，盡量縮短引線的長度，可有效減小雜散電流的影響。

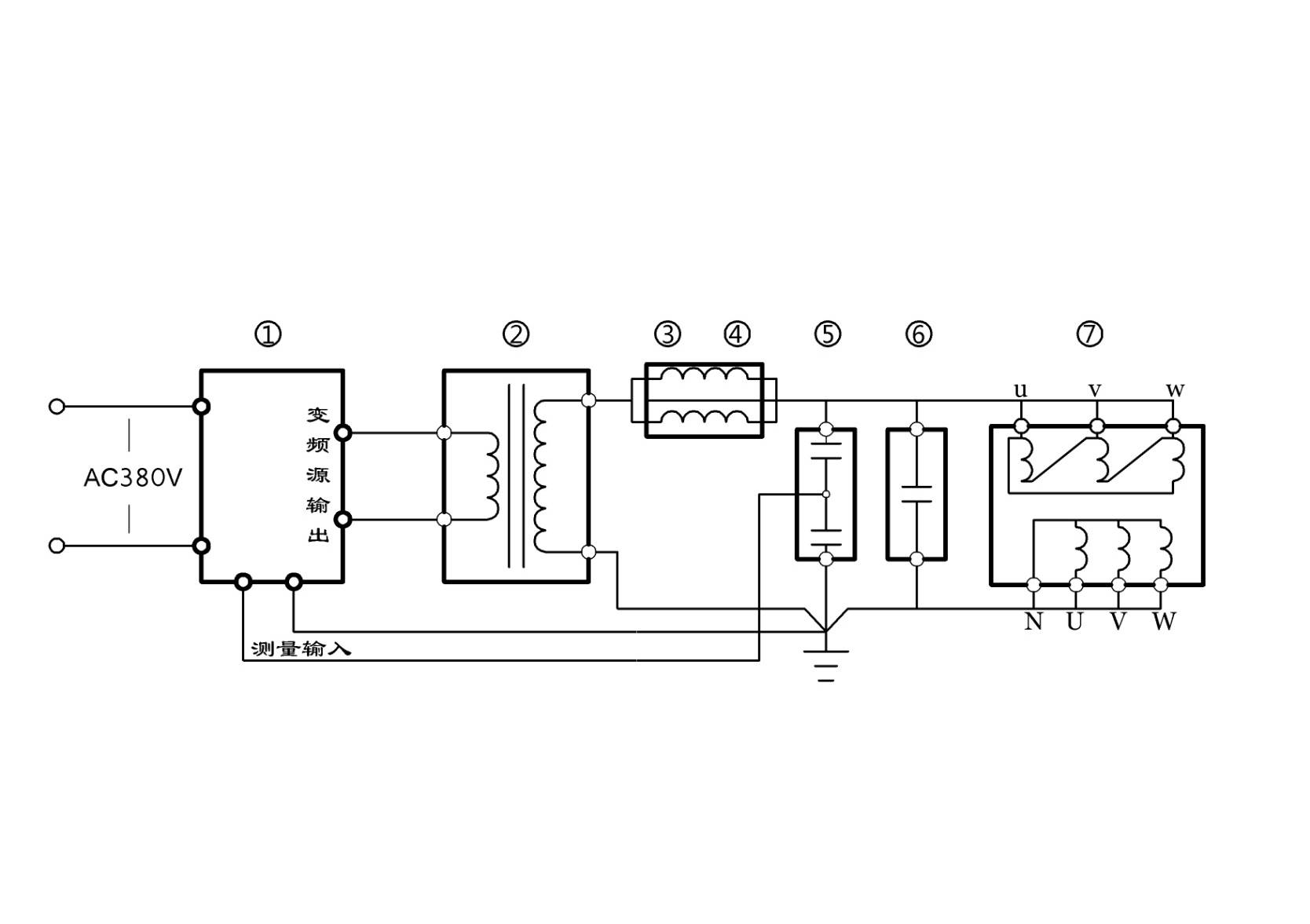

　　電纜耐壓試驗接線圖

　　①變頻電源  ②激勵變壓器   ③電抗器

　　④電抗器    ⑤分壓器       ⑥試品電纜

　　測試過程分析

　　假設：10kv系統中的電力電纜240mm每公里電流按照1.5A計算，長度為2公里電纜的額定電流為3A，假設單節電抗電流為1.5A（27kv），試驗電壓為22kv，那么電抗器的組合方式為兩組電抗器并聯即可滿足試驗的要求。

　　同理，在串聯諧振裝置容量范圍之內都可以用上面的方式去確定電抗器的組合方式。
