一、檢查前了解一下故障電纜狀況

? 1.?確定電纜故障類型-主絕緣故障/外護套故障防止帶錯設備，兩種故障類型檢測設備和檢測方法均有所不同，95%以上為主絕緣故障。

? 2.?明確電壓等級

? 定位電源輸出電壓不同，設備體積和重量不同?6KV?以下含6KV的電纜，可以采用輸出電壓15KV電纜故障定位電源，體積小重量輕，10KV以上含10KV，可以采用輸出電壓32KV電纜故障定位電源，能量大，體積偏重。

? 3.?確認絕緣電阻值（萬用表和搖表）

出發前應對對所查故障類型有大致了解，確認是否有故障。

? 4.?電纜是否兩頭懸空

故障電纜兩頭懸空非常必要，或刀閘拉下。要保證任一端不能和電器相連。

? 5.?被測電纜大致長度

? 6.?能否提供220V電源

? 7.?電纜路徑是否清楚

? 8.?電纜鋪設情況-直埋/穿管/溝渠/架空

? 9.?電纜兩頭入戶情況-變電所,環網柜

二、故障診斷

? 1.?借助兆歐表（搖表）或萬用表測量故障電纜各相絕緣電阻大小，診斷故障類型，如斷路故障，高阻故障，低阻故障。了解電纜故障是相間故障還是相對地故障。

? 2.?必要時可做耐壓試驗，確定加壓參數。

? 3.?借助定位電源放電，確定是否為接頭進水故障。

? 4.?借助低壓脈沖反射儀，測量電纜尾端波形，搞清是故障波形還是電纜全長波形。

三、確定路徑

? 采用電纜路徑定位儀確定電纜位置和走向。路徑的準確與否，對電纜故障精確定點影響非常大。

四、精確定點

? 1.?在首端用電纜故障定位電源對故障相放脈沖，輸出電壓要合理，確保在故障點擊穿放電。

? 2.?采用精確定點儀，最好有聲磁同步功能，在預定位范圍內30米左右聽音，比較數字大小，聲音最大且數字最小為故障點，精確范圍可以縮小到一米之內，開挖能見故障點。

? 安全方便的地下動力電纜應用日益廣泛，但一旦電纜發生故障很難快速地尋測出故障點的確切位置。不能及時排除故障、回復供電，往往造成停電停產的重大損失。所以如何用最快的速度、最低的維修成本回復供電是各供電部門在遇到電纜故障的首要問題。

? 以下從幾個方面進行闡述，重點為如何減少線路故障查找時間，為電力系統迅速恢復做出最快的解決方法。最大限度減少由于線路故障而導致的生產損失。?

1、測聲法??

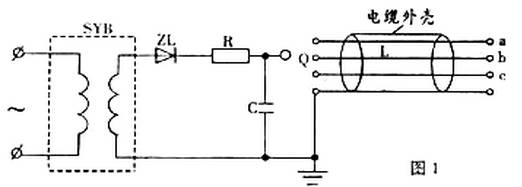

? 所謂測聲法就是根據故障電纜放電的聲音進行查找，適合與電纜隧道及電纜溝內的電纜故障診斷方法。該方法對于高壓電纜芯線對絕緣層閃絡(luò )放電較為有效。此方法所用設備為直流耐壓試驗機。電路接線如圖1所示，其中SYB為高壓試驗變壓器，C為高壓電容器，ZL為高壓整流硅堆，R為限流電阻，Q為放電球間隙，L為電纜芯線。

? 當電容器C充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣層放電產生"滋、滋"的火花放電聲，再在雜噪聲音最小的時候，借助耳聾助聽器或醫用聽診器等音頻放大設備進行查找。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到"滋、滋"放電聲最大時，該處即為故障點。使用該方法一定要注意安全，在試驗設備端和電纜末端應設專人監視。該方法在新鋼釩煉鋼廠外部線路工程中多次用到，并取得了非常好的效果。

2、電橋法??

? 電橋法就是雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算故障點。適用于無法直接觀測的直埋或配管電纜。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻降至1Ω以下，再按此方法測量。?測量電路如圖2所示，首先測出芯線a與b之間的電阻R1，則R1＝2RX＋R，其中R為a相或b相至故障點的一相電阻值，R為短接點的接觸電阻。再就電纜的另一端測出a'和b'芯線間的直流電阻值R2，則R2＝2R（L－X）＋R，式中R（L－X）為a'相和b'相芯線至故障點的一相電阻值。測完R1與R2后，再按圖3所示電路將b'與C'短接，測出b、c兩相芯線間的直流電阻值，則該阻值的1/2為每相芯線的電阻值，用RL表示。RL＝RX＋R（L－X），由此可得出故障點的接觸電阻值：R＝R1＋R2－2RL。因此，故障點兩側芯線的電阻值可用下式表示：RX＝（R1－R）/2，R（L－X）＝（R2－R）/2。RX、R（L－X）、RL三個數值確定后，按比例公式即可求出故障點距電纜端頭的距離X或（L－X）：X＝（RX/RL）L，（L－X）＝（R（L－X）/RL）L，式中L為電纜的總長度。

??采用電橋法時應保證測量精度，電橋連接線要盡量短，經徑要足夠大，與電纜芯線連接要采用壓接或焊摟，計算過程中小數位要全部保留。?3、電容電流測定法電纜在運行中，芯線之間、芯線對地都存在電容，該電容是均勻分布的，電容量與電纜長度呈線性比例關系，電容電流測定法就是根據這一原理進行測定的，對于電纜芯線斷線故障的測定非常準確。測量電路如圖4所示，使用設備為1～2kVA單相調壓器一臺，0～30V、0.5級交流電壓表一只，0～100mA、0.5級交流毫安表一只。

??故障點兩側芯線的電阻值可用下式表示：RX＝（R1－R）/2，R（L－X）＝（R2－R）/2。RX、R（L－X）、RL三個數值確定后，按比例公式即可求出故障點距電纜端頭的距離X或（L－X）：X＝（RX/RL）L，（L－X）＝（R（L－X）/RL）L，式中L為電纜的總長度。?

??采用電橋法時應保證測量精度，電橋連接線要盡量短，經徑要足夠大，與電纜芯線連接要采用壓接或焊摟，計算過程中小數位要全部保留。?3、電容電流測定法電纜在運行中，芯線之間、芯線對地都存在電容，該電容是均勻分布的，電容量與電纜長度呈線性比例關系，電容電流測定法就是根據這一原理進行測定的，對于電纜芯線斷線故障的測定非常準確。測量電路如圖4所示，使用設備為1～2kVA單相調壓器一臺，0～30V、0.5級交流電壓表一只，0～100mA、0.5級交流毫安表一只。?

測量步驟： ?

? （1）首先在電纜首端分別測出每芯線的電容電流（應保持施加電壓相等）Ia、Ib、Ic的數值。??

? （2）在電纜的末端再測量每相芯線的電容電流Ia'、Ib'、Ic'的數值，以核對完好芯線與斷線芯線的比容之比，初步可判斷出斷線距離近似點。

? （3）根據電容量計算公式C＝1/2πfU可知，在電壓U、頻率f不變時C與I成正比；因為工頻電壓的f（頻率）不變，測量時只要保證施加電壓不變，電容電流之比即為電容量之比。設電纜全長L，芯線斷線點距離為x，則Ia/Ic＝L/x，x＝（Ic/Ia）L。?

? 測量過程中，只要保證電壓不變，電流表讀數準確，電纜總長度測量精確，其測定誤差比較小。
