? GIS 裝置的特性
? 氣體絕緣全封閉組合電器(gas insulatedsubstation),簡稱 GIS,主要由隔離開關、斷路器、互感器、接地開關、母線、避雷器、出線終端及連接件等部件構成,上述設備及部件全部被封閉安裝,且外殼要求金屬接地,內部充滿 SF6絕緣氣體,這些氣體帶有一定的壓力,因此也稱作SF6全封閉式組合電器。
? GIS的全部元件密封于一體不受外界干擾,占地面積小,運行方便并且可靠性高,維護工作量小,運行費用低,安裝方便但檢修周期長。相對普通設備而言,由于GIS設備的特殊結構,它的故障率低,但其故障造成的停電范圍卻相對很大,且在氣室內難以查找故障點實現故障定位,導致檢修耗時長,供電恢復速度慢造成的經濟損失巨大,因此要求檢修人員具有很高的專業水平及技能。根據國家電網公司頒布的《輸電設備狀態檢修試驗規程》,GIS 必須進行兩大項目試驗,即診斷性試驗和例行試驗,并且根據設備相關技術文件的規定或由狀態評價的結果確定所有元件的試驗項目及試驗周期。其中一個重要的試驗項目就是在交接及大修后需要現場對 GIS 進行交流耐壓的試驗。
? GIS 具有多個不同氣體密度的氣室,每個氣室內有單獨的內部元件或多個相互連接的元件。采用澆鑄環氧型樹脂絕緣子連接氣室內的導電元件和金屬外殼,同時起機械支撐和電氣絕緣的作用,而氣室內部各元件通過金屬連接件形成直接的電氣連接。
? GIS的氣密性主要通過使用耐腐蝕性的 O 型密封膠圈來實現,并且金屬外殼間的接口法蘭全部經過精密的加工。一般在外殼上安裝安全閥及防爆膜片。根據不同的內部結構,有三相共箱型 GIS 和分箱型 GIS 兩種。三相共箱型 GIS 使用絕緣支架或絕緣隔板將三相電器隔開,從而可以使三相電器同時封裝于一個箱體內。這種三相共廂式結構能夠大量減少外殼金屬材料的使用,并可大幅節省占地面積。此外, 在外殼中,由三相母線電流產生的磁力線可以相互抵消,從而減小相應的渦流損耗。分箱式 GIS 的三相主回路有相對獨立的外殼,各相電氣設備之間的絕緣實現三相之間的電氣獨立性。并且,三相主回路可以構成具有均勻電場的同軸圓筒式電極系統,結構相對簡單,無相間短路問題,絕緣問題簡單且方便制造,但分箱式 GIS 也存在以下缺點,即外殼數量較多,金屬耗材多,密封環節繁瑣造成較大的渦流損耗,此外占地面積也大。由于絕緣限制,分箱式 GIS 一般用在 330k V 等級及以上的系統中。
? GIS 交流耐壓試驗
(1)試驗原理
? 因電容較大,在 GIS 交流耐壓試驗中對試驗變壓器、試驗電源和調壓器的容量要求較高,現場實現困難,目前廣泛使用變頻串聯諧振試驗法來解決這一問題。試驗步驟是先“老練凈化”然后進行耐壓試驗。
(2)試驗步驟
? (a)被試品檢測。在完成 GIS 的安裝及對 GIS 進行解體性檢修之后,需要進行 GIS的交流耐壓試驗,在試驗操作前,應保證電流互感器 TA? 的二次側接地,待試驗的 GIS間隔應與避雷器及保護火花間隙斷開,并且應確保架空線和高壓電纜、變壓器和電壓互感器等的高壓引出線與 GIS 斷開。GIS 的交流耐壓試驗包括主回路的接觸電阻檢測,元件試驗,微水含量檢測,泄漏電流試驗和主回路的絕緣電阻試驗,在以上這些試驗合格后,最后對殼內 SF6氣體的額定壓力進行檢驗。在變頻電源下,若經相關頻率計算驗證部分電磁式電壓互感器不會(huì )導致磁飽和現象,則這些電磁式電壓互感器能和主回路一并進行耐壓試驗。

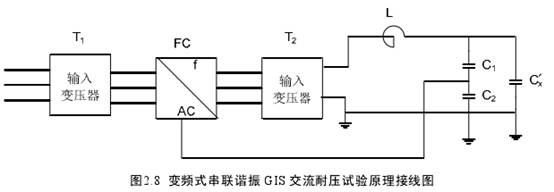

? (b)原理接線。圖 2.8 是 GIS 變頻式串聯諧振交流耐壓試驗的原理接線圖。
? 圖中,T1為輸入變壓器, FC 為變頻電源柜,T2為輸出變壓器,L 為固定電壓電抗器,C1和 C2分別為電容分壓器的高壓和低壓臂, Cx′為 GIS 對地電容、相間電容和分壓器的等效電容。根據實際現場的情況,試驗時需對試驗設備進行合理布置,使其安放穩固且接線緊湊,并且采用專用接地線接地。試驗時,根據圖 2.8 進行接線并且接線完成后需要對所有接線進行檢測以保證正確接線,連接 GIS 的外殼和試驗變壓器,并且要求試驗變壓器一端接地相連。并對分壓器分壓比、試驗設備接地和擋位進行檢查。
