電纜故障探測的傳統方法及原理

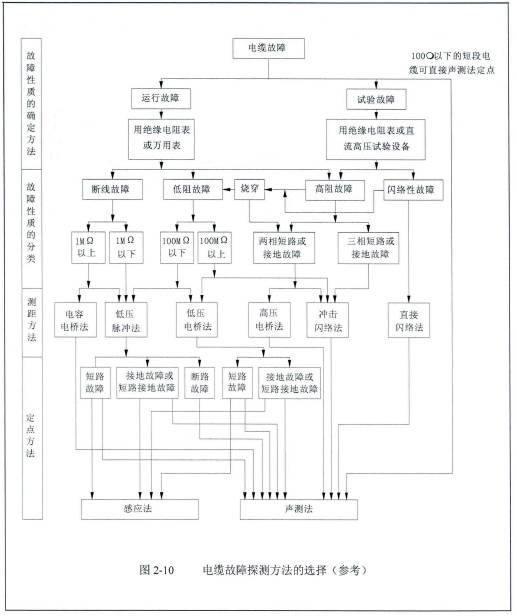

? 在判斷電纜故障的性質時，需知道是單一的短路、接地、斷線故障，還是混合故障；是單相、還是多相故障；是高阻（泄漏性或閃絡(luò )性）還是低阻故障。電纜故障的性質判定后，就可選擇適當的探測方法和設備，進行電纜故障的探測。

? 探測故障點到測試端的距離，稱為故障測距（粗測）。電纜故障探測的工作效率和準確度主要取決于此。所以，電纜故障粗測工作需要由具有較高電纜專業理論知識、操作技能以及有故障探測經驗的專業人員來進行。電纜探測過程可以分為兩個階段，即電纜故障測距和電纜故障定點。下面，就分別介紹下電纜故障測距和定點的方法及原理。

電攬故障測距（粗測）的傳統方法和原理

? 電纜測距（粗測）是排除電纜故障的一個重要步驟。它其實就是運行人員使相關方式方法和儀器設備，探測出從測試端到故障點的大致距離的過程。無論使用的探測儀器多么高級、分辨率有多么高，都只能測出故障點到測試端的電綴長度，而電纜埋設不是一條直線，在終端以及中間接頭位置都會(huì )有余纜（為以后障后搶修重新制作終端（中間接）頭使用）。所以，儀器讀出的故障點至測試端的距離和地面實際距離不會(huì )完全一致。

? 早期電纜故障測距，采用的方法是使高阻故障燒穿后變成低阻故障，再用電橋法或低壓脈沖反射法進行探測。這種方法費時、費力，而且測量設備儀器體積較大，現在己經淘汰。取而代之的是，沖擊高壓閃絡(luò )法、二次脈沖法、智能高壓電橋法等先進的技術。

一、測量電阻電橋法

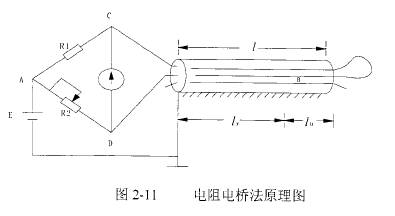

? 電橋法，又叫“經典法”，世紀六十年代前，電纜故障測距技術較先進的國家都廣發使用。此法對于短距離電纜故障的測距，準確度很高。對電纜短路故障、低阻故障此法比較方便。測量電阻電橋法連接如圖2-11所示。

?

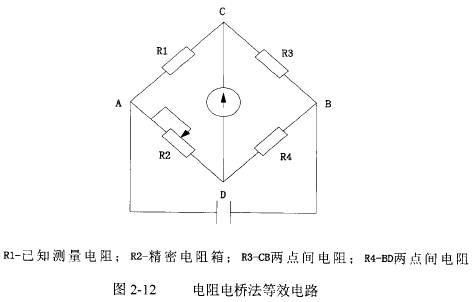

? 被測電纜末端無故障相與故障相短接，電橋兩個輸出臂接無故障相與故障相。等效于圖所示電路：

? 電橋法使用的是直流電橋，因受到電源電壓和檢流計靈敏度的限制，所以?xún)H適用于低阻故障（故障點電阻的探測。對于高阻故障，因為故障電阻較大，理論上可以使用高壓直流電橋和相應的高壓電源，也能進行故障探測。而在實際工作中，在故障電阻很大時，電橋回路的電流是很小的，使用一般電橋檢流計靈敏度較低，很難判斷電橋平衡與否。如果要使用電橋法測量高阻故障點距離，需使用高壓設備先將故障點燒穿，此工作費事、費力，不容易掌握。所以，電橋法是不適用于高阻與閃絡(luò )性故障的，而且也不能測量三相短路或斷線故障；而且使用電橋法還需要具備電纜長度等原始信息。由此看出，雖然電橋法有其簡單、方便的優點，但還是有一定局限性的。

二、低壓脈沖反射法

? 低壓脈沖反射法（以下簡稱低壓脈沖法）也叫雷達法，適用于測量電纜低阻、短路（接地）和斷線故障，并可以從顯示屏上直接觀測出故障性質、計算故障點距測試端的距離，也可以使用此法測量電纜長度。低壓脈沖法比電橋法探測電纜故障有很多優勢，比如：它解決了電纜線路接頭、中間有并聯電纜、故障相斷路以及三相全為低阻故障的問題等。使用低壓脈沖法探測故障，需要分析波形圖中各種復雜的現象，這就需要技術人員經過專業培訓學習、具備相關實踐經驗、掌握探測和分析技巧，因為技術人員的分析和測算關系到最終準確判斷故障距離。

低壓脈沖法的基本原理：

? 測試時在電纜線路故障相的一端發射一個低壓脈沖，當脈沖在傳輸過程中遇到阻抗失配的地方，如斷線點、低阻短路（接地）點、中間接頭、接頭和終端頭等，會(huì )引起波的反射即反射脈沖波，這個反射脈沖波回到測試端，被探測設備記錄下來。故障點反射脈沖波和發射脈沖間的時間間隔與故障點距測試端在電纜上的距離成正比。
