電力電纜故障探測的幾種典型設備

? 電纜故障千差萬別，工作人員期望可以出現智能、自動的探測儀器分析電纜故障，給出正確結果。但是就現代電纜故障探測技術來看，是不現實的。下面就對先使用的在電纜故障探測儀器設備，簡要進行下介紹。當然在故障探測中，工作人員的因素也非常重要，他們掌握故障探測方法和原理，熟悉設備儀器的操作方法，最終才能更準確的分析、判斷故障點。

一、電纜故障探測的步驟：

? 1、電纜故障性質判斷：主要使用兆歐表和萬用表；2、電纜故障測距：主要使用測距儀和脈沖高壓發生器；3、電纜路徑及識別探測：電纜路徑儀（在地下埋設電纜路徑不明確時使用），電纜識別儀（查找指定電纜時使用）；4、電纜故障定點：使用定點儀和脈沖高壓發生器。

二、電纜故障測距設備

1、直流高壓脈沖發生器

? 作用：對故障電纜施加高壓直流脈沖信號，以使故障點擊穿來探測故障。只有在故障點擊穿的情況下，電纜測距儀和定點儀才能使用工作。直流高壓脈沖發生器可以用分立的調壓器、高壓變壓器、高壓脈沖電容器、球間隙等組合合成，也可以用集成的專用電纏測試直流高壓脈沖發生器。當然，專用的集成設備方便性和安全性都有大的提高，但是，容量和電壓的會(huì )受到限制。

2、測距儀

? 當前主要使用行波法測距儀，將測距儀連接至電纜一端測試故障點距離。測距儀還可以用來測量電纜長、中間接頭和接頭位置，以及校正波速等。

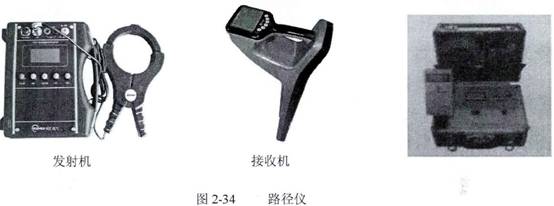

三、電纜路徑儀和識別儀

1、路徑儀是用來查找埋設在地下的電纜走徑的儀器設備，分為音頻信號發生器和接收機兩部分。音頻信號發生器放于電纜一端并向電纜施加音頻信號，接收機接收電纜敷設出的音頻信號，并判斷信號幅值大小來判斷電纜走徑。某些國外進口高端路徑儀還可以指示電纜位置的方向、判斷電流方向以及智能判斷跟蹤的是否是施加信號的那條電纜等功能。

2、電纜識別儀是用來從敷設的很多電纜中找到指定電纜的設備。在電纜制作中間接頭以及切割電纜工作中十分重要，可以有效防止切割到運行中帶電或者其他線路電纜，避免發生觸電事故。目前，進口設備中也有識別儀和路徑儀合二為一的集成設備。

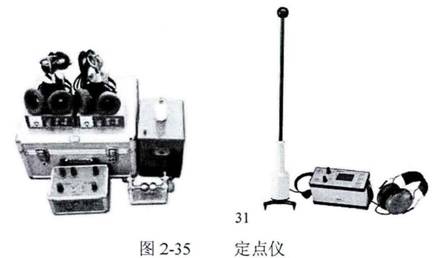

四、電纜故障定點設備

? 電纜故障測距儀用來確定故障點的大概位置，電纜故障定點儀則是用來確定故障點的精確位置的設備。使用放置于地面的拾音器傳感電纜故障點發出的爆破聲，通過用耳機監聽來判斷故障點的精確位置。

? 聲磁同步定點儀還可以通過磁場傳感器來接收電纜放電瞬間發出的電磁場信號和聲音信號同步，可以提高抗外界干擾的能力。現在常使用的是聲磁波形顯示型定點儀，加上聲磁信號的波形、測量聲磁延時輔助精確判斷故障點位置，從而提高工作效率。

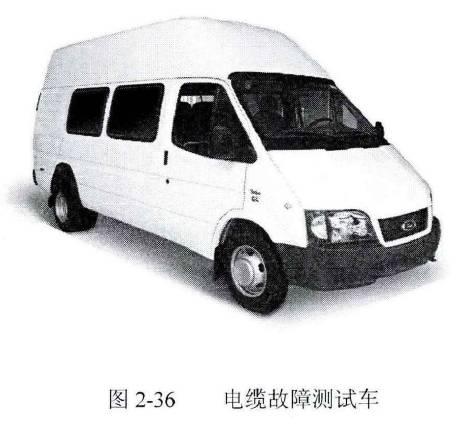

五、電纜故障測試車

? 電纜故障測試車一般選用商務旅行車，將分立式設備集成一體化安裝至車上。還可以選配其它設備，比如電纜試驗、絕緣診斷設備、路徑儀、識別儀等。測試車一般使用集中式顯示控制臺，控制直流高壓沖擊信號發生器，由于車載設備，所以其放電能量比一般便攜設備更大，更有利于擊穿故障點，從而獲得更好的測距波形，當然也有利于定點。設備通過微機控制操作，易于打印、存儲等信息化、無紙化管理。
