? 本章主要分析了脈沖電流法存在的問題,并對傳統脈沖電流測試回路提出了改進,解決了使用傳統脈沖電流法測量電纜故障距離時存在的波形疊加、不易識別的問題。詳細介紹了該方法的工作原理,以及各參數的選擇。結合小波分析技術,實現對脈沖電流波形的自動處理,達到了精確、自動測距的目的,進一步推一了脈沖電流測距方法的應用。

脈沖電流法存在的問題

? 本節主要對傳統脈沖電流測試過程中,測試電路中各個主要元件對測試波形的影響進行了深入的分析,總結了影響脈沖電流法測試波形的各種因素,得出測試電路對測試波形的作用規律。井在此基礎上提出了對脈沖電流測試方法的改進。

電流波形全過程擴散開的電流波形輸出

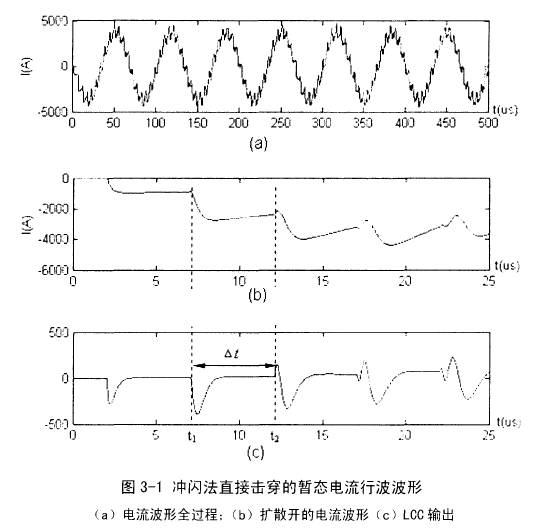

? 脈沖電流測試法是釗·對電纜的高阻與閃絡(luò )性故障而采用的方法,對電纜的故障測距法的改進點施加高壓使之擊穿,同時使用儀器采集擊穿產生的電流行波信號,通過電流行波信號在測量端與故障點往返一趟的時間來計一算故障趾離。圖3一1為脈沖電流神閃測試時的典型波形圖。

? 從沖閃測試過程及波形可以看出,脈沖電流法所測故障波形具有以下特點,同時也是影響脈沖電流故障測距精度的主要因素由于行波在電纜中存在傳播損耗,電流波形以及線性電流藕合器的輸出,隨時間的增長越來越平滑,幅值也越來越小。

? 電纜中的電流會(huì )隨著時間的增加逐漸趨近于。,故障波形的全貌表現為幅值衰減的余弦振蕩,這是由于故障點擊穿后電纜與電容中存在的能量消耗完畢的緣故。故障點反射脈沖有一個小的正脈沖出現,這是由于高壓電容及測試導線存在的雜散電感的影響。

? 入射波與反射波之間易產生混疊現象,如圖一所示。當在測量點附近發生故障時,由于入射波與反射波之間的重疊,使第一個反射波無從識別。嚴重時可淹沒放電脈沖與反射脈沖的起始點,給故障定位帶來誤差。其中,兩種因素是不可避免的,因為能量消耗是自然規律因素中雜散電感是客觀存在的,但是應該可以通過適當的改進措施來利用或者消除它的影響對于因素,雖然提高采樣頻率可以減小疊加范圍,但是無論采樣頻率如何提高,都不可能完全消除線路測量端存在的波形混疊問題。因此深入研究新型電纜故障檢測方法具有非常重要的意義。

? 我們可以主要從兩個方面解決脈沖電流法測距所存在的波形不易識別的問題,一是對信號分析方法的研究,二是行波測距方法原理的改進。對于信號的分析方法,利用小波分析原理,通過小波變換對信號進行分解與重構,可以準確測得發射波的到達時間,大大減少了測距誤差。本文主要從行波測趾方法的原理上做了進一步研究,利用電感和電阻元件對線路中電壓電流的影響,提出一種比較優化的方法。該方法所測得的波形明顯易分析,提高了測距精度。
