? 電纜發生故障斷線后，需要迅速制定修復措施，確定故障位置并排除，盡量不耽誤正常用電。在實際電纜故障定位的整個過程中，通常需要以下 5 個步驟：

? (1)查看故障電纜基本情況：電纜基本情況是指完善的電纜資料，包括長度、電纜出廠參數、敷設方式、路徑走向、中間接頭分布、周?chē)h(huán)境情況等；

? (2)判斷故障性質：只有判斷出故障性質后，才能選擇出合適的定位方法，提高定位效率，通過以下方法可以初步判定故障性質：

? 故障若是發生在預防性試驗中，一般為閃絡(luò )性故障。運行中的電纜發生故障時，一般有可能是電纜短路或接地故障，此類故障也有可能由于短路接地電流大而造成斷線故障，從而形成綜合故障。預防性試驗中發現的故障多為閃絡(luò )性故障或其他種類的高阻故障，一般表現為單相絕緣損壞或接地。

? 判斷低阻、高阻故障時，可使用兆歐表測量電纜相間或相對地的絕緣電阻，如果這個絕緣電阻值低于 10 倍電纜波阻抗，則為相間低阻短路故障或單相低阻接地故障，反之則為高阻相間短路故障或單相高阻接地故障。

? 判斷斷線故障可使用萬用表，將電纜一端的兩相連接，用萬用表在電纜另一端測量這兩相的電阻，如果阻值很大，說明有斷線故障的存在，如果測量阻值很小，或者為零，則判斷結果相反。?

? (3)電纜故障預定位：根絕電纜故障類型，選用不同定位方法，再結合電纜長度、路徑等資料，劃定故障的大致距離，這是電纜故障定位過程中最重要的一步，在實際應用中，較多使用行波法進行故障預定位；

? (4)電纜故障精確定位：在預定位確定的范圍內，找到故障點的精確位置，這會(huì )直接影響到后續挖掘電纜的工作量大小；

? (5)誤差分析：受運行環境的影響，故障定位中可能會(huì )有干擾，而且長時間運行的電纜，或者對接頭較多時，若是定位只進行一次，結果可能會(huì )有很大誤差，因此，需要多次定位才能測出故障點，經過誤差分析，可以為相同環境下的故障定位積累經驗，有利于提高檢測速度。

? 本文所研究的基于脈沖注入法的電纜故障定位，利用電磁波在電纜內傳播時在故障點會(huì )使故障點放電產生反射波的原理，設計電路產生高壓脈沖注入電纜故障相中，接收故障點放電產生的電壓脈沖波，計算注入與接收到脈沖波的時間差，再根據波速即可計算出故障點所在區域。系統依據脈沖注入法實現對電纜故障的定位，具體功能為：

? (1)可控高壓脈沖源產生高壓脈沖。系統能產生測試所需要的高壓脈沖信號，脈沖寬度、脈沖周期可調。

? (2)鍵盤及顯示。能夠完成對脈沖參數的設定，控制脈沖的發送與停止并且顯示操作過程。

? (3)接收信號數據采集。

? 系統結構主要包括：脈沖產生與發送模塊、信號接收模塊、鍵盤與顯示模塊。

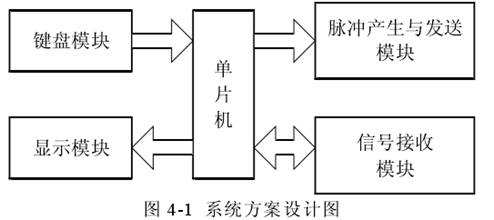

? 在脈沖產生與發送部分，利用 IGBT 開關管，通過單片機控制輸出脈沖信號控制 IGBT 的導通及關斷，獲得系統所需寬度和周期的電壓脈沖，變壓器將電壓脈沖升高到需要的大小，形成入射信號注入故障電纜。鍵盤模塊使用了五個按鍵，用來實現系統復位、功能設定，系統啟動與停止。為了能夠直觀的顯示測量結果，系統中包含了五個七位數碼管，方便顯示各種參數以及當前的運行狀態，系統方案設計如圖 4-1 所示：
