? 電纜故障診斷步驟

? 電纜在某處發生故障后，無論采用何種方法進行診斷，都需要按照一定的程序和步驟來進行，也即確定故障性質、故障測距和精確定點三個步驟，現分述如下。

確定故障性質

? 由于不同的電纜故障測距方法適用于不同性質的電纜故障，所以當需要對某段故障電纜進行故障測試時，首先就需要判斷出該故障電纜的故障性質。也就是判斷出該故障是接地故障、短路故障、幵路故障，或者是這些故障的混合；是單相故障、兩相故障，還是三相故障；是低阻故障、高阻故障、泄露性故障，還是閃絡(luò )性故障。確定了故障的性質以后，才能選擇適宜的測距方法來對電纜故障進行進一步的診斷。

? 確定電纜故障性質是電纜故障診斷的第一步工序，它的準確與否直接影響著后面工序的正確性，從而直接影響故障診斷的準確性，甚至有可能因故障性質的判斷失誤，選擇了錯誤的測距方法，導致整個測試工作的完全失敗，造成巨大的損失。因此，確定故障性質是一項十分重要的工作，一旦電纜發生故障，必須能夠準確地確定出故障的性質。下面就運行故障和預試故障兩種形式來分別介紹故障性質的確定方法。

? 運行故障

? 電纜正在運行時，因絕緣擊穿或導線燒斷，使保護裝置動作而導致的突然斷電故障，就是運行故障。這種故障可能導致電纜的單相或多相的高阻性故障、低阻性故障、斷線性故障，或者是這幾種故障的混合。工程上要確定這種故障形式下的故障性質，需要進行下面兩種電氣試驗。

? 絕緣電阻試驗

? 絕緣電阻試驗就是將故障電纜的兩端三相開口，并分別測量各相間以及各相對地的絕緣電阻值，然后與特性阻抗相比較，從而判斷故障為高阻性質還是低阻性質。

? 導通試驗

? 導通試驗就是將故障電纜末端的三相短路接地，然后從首段分別逐個測量各相的對地電阻，從而鑒別故障電纜的導電線芯是否還連續。需要指出的是，導通試驗是不能用高阻測試儀器進行測量的，這是因為斷線性故障的故障點處的絕緣可能已經炭化，從而形成了一個較低電阻的炭化通道，若使用高阻測試儀器進行測試，可能使測量電阻為零，造成錯誤的判斷。

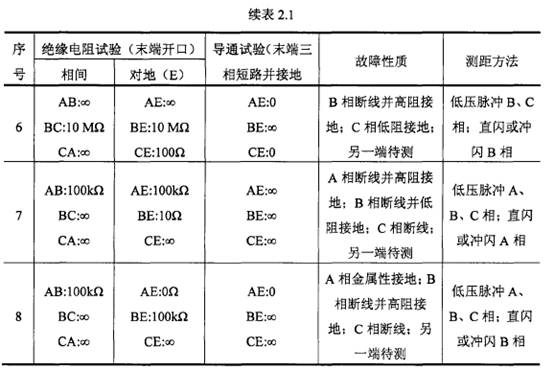

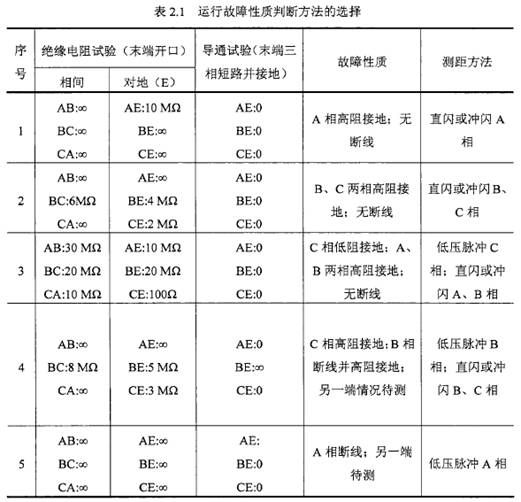

? 典型的運行故障性質的判斷方法如表2.1所示。

? 預試故障

? 在預防性試驗中由于電纜絕緣被擊穿或絕緣不良，所以必須要進行檢修絕緣后才能恢復供電的電纜故障稱之為預試故障。電纜的預試性試驗是一相一相進行的，而且能量較小，因此電纜預試故障不會(huì )造成斷線故障，一般多為單相及相間高阻故障、低阻接地或短路故障，由此可以看出，預試故障的性質要比運行故障簡單很多。

電纜預試故障的性質只需根據電纜預防性耐壓試驗的結果和故障相絕緣電阻的測量結果就可以判斷出來。電纜預防性試驗采用的是直流負高壓，在做耐壓試驗時，被測電纜末端的三相必須開口，絕緣電阻試驗也是如此。典型的預試故障判斷方法如表2.2所示。

故障測距

?電纜故障測距，又稱為故障距離粗測，也就是在故障電纜的一個端口用測距儀器測試出故障點的距測試點的大致距離。這是電纜故障探測的關鍵步驟，它的結果直接決定了測距的準確性，正是由于其重要性，此部分也是投入研究。
