1.引言

  計量校準測試實驗室主要承擔著主要測量參數最高測量標準的建立、保持、使用和維護,以及相應參數的量值傳遞等任務。這些測量標準精度高,對實驗室環境條件要求較高,特別要求對儀器設備進行良好接地。在實際計量校準測試工作中,雖然按照實驗室校準測試環境要求對儀器設備進行了良好接地, 但由于接地電阻測試的復雜性及實驗室地理位置的特殊性,目前還沒有有效的測試方法對接地系統的接地電阻值進行測量,從而無法定量定性評價接地 系統的工作狀態。若接地電阻值過大,就無法有效抑制共模干擾,影響測量精度,對人員和設備安全也帶來安全隱患。因此,需對接地系統的接地電阻值進行測試,以確保實驗室環境條件滿足計量校準測試要求并使其持續受控,同時提出實驗室接地電阻監測機制。儀器設備接地的目的就是有效抑制外來電磁干擾、電磁耦合及泄露電流等各種干擾的影響,提高測量精度,保證儀器設備的安全可靠運行,確保設備與人身安全。

2接地系統分類

2.1接地電阻概述

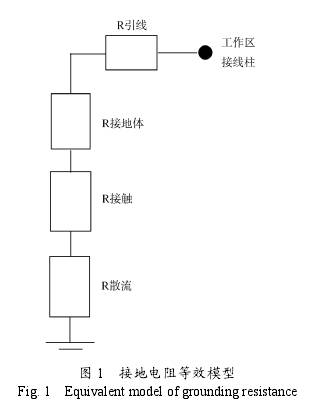

  接地電阻就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻,包括接地線和接地體本身的電阻、接地體與大地之間的接觸電阻以及接地體到遠處的大地電阻,接地電阻等效模型如圖 1 所示。

  1)R散流:從接地體向遠處20m 擴散電流所經過路徑的地樁及土壤電阻,決定該值的主要因素是地樁和土壤的電阻率,受環境影響較大;

  2)R接觸:接地體表面與混凝土的接觸電阻,該值與混凝土的性質、顆粒、含水量及接觸面和緊密程度有關;

  3)R接地體:地樁本身電阻,接地體分為自然接地體(建筑物的鋼筋混凝土基礎)和人工接地體(垂直、水平埋入地下的圓鋼、角鋼、鋼管和扁鋼等,頂端應在地面下 0.5～0.8m,接地體與建筑物距離應大于1.5 m,采用搭接焊法);

  4) R引線:較小,可忽略;

  5)接地電阻值: R 接地≈R 散流+ R 接觸+ R 接地體。

2.2接地系統分類及技術要求

  接地系統按其不同的作用一般分為保護接地和工作接地。保護接地是為了防止設備內部因帶電部分絕緣損壞而使不帶電部分帶電,或因感應電荷積累使不帶電部分帶電,將與帶電部分分隔的部分(金屬外殼、框架等)接地而建造的接地系統。保護接地包括防雷接地、機殼安全接地、靜電接地、屏蔽接地。安全保護接地電阻小于4 ?,防雷接地電阻小于 10 ?。

  工作接地為系統提供低阻抗回路,使系統以及與之相連的設備均能可靠運行并保證不受外界干擾而設的接地。工作接地又包括直流工作接地、交流工作接地。直流工作接地電阻小于 1Ω,交流工作接地電阻小于 4 ?。
