? 絕緣油是電力系統廣泛使用的一種絕緣介質。在油浸式變壓器中絕緣油既起著絕緣作用又起散熱作用,但在變壓器的長期運行中絕緣油的品質會(huì )發生變化,為保證變壓器的安全運行,必須定期對絕緣油的耐壓性能進行測試。

? 根據中華人民共和國電力行業標準DL429- 91《電力系統油質試驗方法》的規定:測試絕緣油性能時應將樣品放入帶有特定規格的測試電極的試驗油杯中,然后施加交流電壓,電壓值由0V升壓到一定電壓,若在升壓期間絕緣油被擊穿,該值通過適當換算得絕緣油的耐壓值[1]。

1　測試絕緣油耐壓時所遇到的問題

? (1)油樣不均勻帶來的測試可信度問題。由于絕緣油在長期運行中溶入了一些金屬離子、水分子等雜質,在注入油杯時又存在一些微小氣泡附著在杯壁和電極的表面。在高壓測試時,由于強電場的作用會(huì )引起油樣的不均勻而產生諸如電枝擊穿、尖端放電等一些較為復雜的絕緣擊穿現象。因此,試驗方法規定對同一杯樣品要測試5次以上,然后取其平均值以保證測試的可信度。

? (2)高壓測試中的容升現象。一般絕緣油的耐壓值在1～ 10萬V范圍。即使按試驗電壓力0.55倍擊穿電壓值計算,其電極兩端的真實電壓值也可高達幾萬V,這就產生了高壓測試技術中所說的容升現象,即升壓變壓器次級兩端的電壓值高于初級兩端的電壓乘變比。

? (3)擊穿電流的檢測。耐壓測試的對象,事實上是檢測試驗回路中有無出現較大的電流。而升壓變壓器次級的電容效應,顯然使在較高電壓時測試回路中存在較大的充、放電電流,這會(huì )給檢測帶來一定困難。

? (4)電磁兼容性設計。高壓測試時電磁輻射對外產生較強的電磁干擾,這是電路設計中應考慮的另一個問題。便攜式儀器由于受體積和重量的限制,更要從電路設計和各元件的安裝位置等方面去考慮解決。

? (5)電路的保護。絕緣油擊穿后應及時切斷高壓回路,以免試驗油杯中的油質發生明顯變化。因而應對切斷高壓回路的繼電器的觸點進行有效保護,否則極不利于儀器的維護。

?

2　便攜式絕緣油測試儀的設計

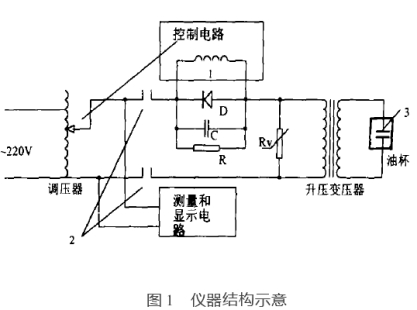

? 儀器的基本結構如圖1所示,它由試驗電路、測量和顯示電路以及控制電路三大部分組成。測試電路由調壓器、升壓器、內含試驗電極的油杯以及檢測電流和切斷高壓電路的繼電器組成。測量和顯示電路測量輸入電壓,然后按適當比例將其轉換為測量的電壓值,并進行數碼顯示。控制電路控制減速電機的正、反轉以及停轉,自動完成調壓器的升壓、降壓和制動。

? 根據便攜式測試儀的要求,作者針對目前絕緣油測試儀的情況作了如下改進:一是省去了調壓器和升壓器之間大多采用的隔離度變壓器,這樣可大大減小儀器的重量和體積。為保證安全,在高壓測試罩下加裝微動開關,如高壓測試罩未蓋上,則高壓不被加到測試電極上。二是采用干式變壓器作為升壓變壓器,這較之油浸式變壓器來說,盡管在電磁干擾方面,干式變壓器由于缺少油浸式變壓器的金屬外殼的屏蔽而性能較差外,在重量和體積方面具有明顯優勢,而且也免去了絕緣油被污染而給維護帶來的麻煩。三是采用小體積的繼電器而不采用體積較大的接觸器和中間繼電器。在電路的設計中,作者主要考慮了如下問題:

? 由于油樣的不均勻,有時會(huì )出現假擊穿現象。即在油樣中有時會(huì )產生不易察覺的放電,但此后又歸于正常,再加上在絕緣油測試中,耐壓值的可能范圍較寬,測試電極和分布電容的存在,也使高壓時充放電的電流不容忽視。如果測試回路中繼電器選擇不當,就可能出現或在較低電壓時,絕緣油被擊穿而繼電器不能動作,或在高壓時,絕緣油未擊穿繼電器就出現了誤動作。因此,作為檢測用的繼電器的選擇就值得認真考慮。
