  兆歐表是電力系統最基本的常規測試儀表,子。電力設備的檢測和預防性實驗中起著重要作用。早期的兆歐表是以手搖發電機產生測試電壓,故習慣稱為搖表。以工作電壓分型有100V、250V、500V、1000V等,其結構緊湊、外殼堅實,不需外部供電、價格低廉,為用戶廣泛使用。以后出現的由電源供電的電動搖表,解決了手搖的麻煩,保證了工作電壓的穩定,內部工作原理也由流比法改為電壓電流法,其指示靠指針式微安表頭。

  指針式兆歐表操作不方便,關機時反向沖擊電流大,不小心會(huì )損壞指針一。另一個問題是刻度的非線性,高阻部分分辨力很差,測試誤差較大,一般為10%一20%。數字式兆歐表是近年來出現的新型儀表,具有許多明顯的優越性,它為電力設備的絕緣測試帶來很大方便,將會(huì )得到越來越多用戶的歡迎。

數字式兆歐表的工作原理

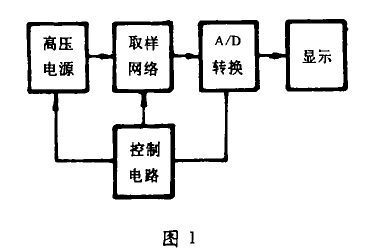

  數字式兆歐表一般采用電壓取樣方法,通過控制放大,然后進行模擬量與數字量的轉換,最后以數字形式顯示被測件電阻值。數字式兆歐表基本框圖如圖1所示。可分為高壓電源、取樣網絡(luò )、A/D轉換和控制電路等部分。

  高壓電源提供被測件的測試電壓,可以直接將電網電壓由升壓變壓器升壓,然后進行整流;也可以將直流電壓調制成脈沖電壓,在高頻下升壓再進行整流產生。采用脈沖電壓轉換為直流高壓,便于控制也便于濾波,還可減小變壓器的體積。

  對于高壓電源,短路電流應盡可能大一些,使試品的幾何電容電流(位移電流)過程盡快結束,以保證吸收比與極化系數的準確測試,一般短路電流值應不小于l一2mA。如果只是測量絕緣電阻值,對輸出短路電流則沒有太高的要求,只是趨于穩定值時間稍長。另外,考慮到要在測試范圍內保證正常的測試電壓,高壓電源的負載特性要好,應采取適當的穩壓措施。總之,要保證高壓電源有較小的等效輸出內阻。

2.取樣網絡(luò )

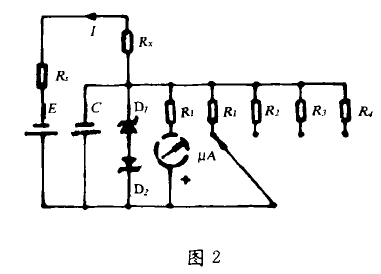

  取樣可以分為電流取樣和電壓取樣兩種形式。電流取樣是直接采集流經試品的電流,如圖2所示。圖中,Rx為被測件,流過Rx的測試電流油微安表指示;R1、R2、R3、R4為分流電阻,用以實現量程轉換;電容呀口穩壓管D1、D2為保護元件。指針式兆歐表多采用電流取樣的方法。

3.控制電路

  為了實現自動轉換量程,提取各量程的取樣信號,控制電路是必不可少的。而對于高壓絕緣測試,有些設備除了測量絕緣電阻值外,還要求測量設備的吸收比和極化系數,為了實現定時讀數和讀數保持等功能,也必須設計控制電路。另外,在試品阻值過小或意外短路時,工作高壓將通過取樣網絡(luò )直接加在內部電路上,這將造成元器件的損壞,這也需要控制電路提供過壓保護。過壓保護電路對于避免儀表?yè)p壞和人身的安全都十分重要,一般應采用雙重保護,例如限制電壓和切短高壓等。切短高壓是指在外部短路或試品阻值過低以至威脅儀表時,保護電路立即反應,迅速中斷高壓電源,以確保安全。保護電路的另一作用是抵御外部偶然因素或強干擾施加在測試端的高電壓,這時,限制電壓保護機制將發揮主要作用。控制電路主要由邏輯電路構成,采用單片機的電路,其單片機除了替代邏輯電路完成控制任務外,還可對數據進行多種處理,以獲得更方便和多樣化的使用功能。
