? 為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的高電壓和大電流按比例變換成低電壓和小電流,供給測量?jì)x表和保護裝置使用.執行這些變換任務的設備,最常見的就是我們通常所說的互感器.進行電壓轉換的是電壓互感器(voltage transformer),簡稱PT；而進行電流轉換的互感器為電流互感器(current transformer),簡稱為CT.

一般電流互感器結構原理

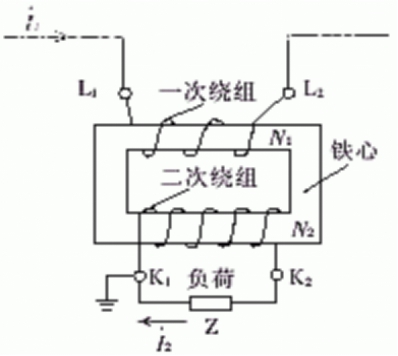

? 電流互感器的結構較為簡單，由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器基本相同，一次繞組的匝數(N1)較少，直接串聯于電源線路中，一次負荷電流（I1）通過一次繞組時，產生的交變磁通感應產生按比例減小的二次電流(I2?)；二次繞組的匝數(N2)較多，與儀表、繼電器、變送器等電流線圈的二次負荷(Z)串聯形成閉合回路，結構原理如下圖所示 ：

?

? 由于一次繞組與二次繞組有相等的安培匝數，I1N1=I2N2，電流互感器額定電流比：I1/12=N2/N1。
? 電流互感器實際運行中負荷阻抗很小，二次繞組接近于短路狀態，相當于一個短路運行的變壓器。

? 穿心式電流互感器結構原理

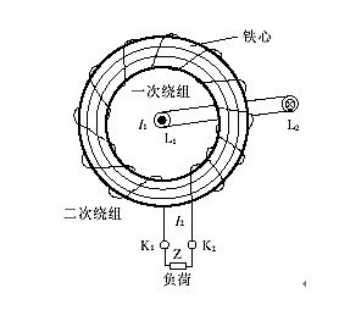

? 穿心式電流互感器其本身結構不設一次繞組，載流(負荷電流)導線由L1至L2穿過由硅鋼片搟卷制成的圓形(或其他形狀)鐵心起一次繞組作用。二次繞組直接均勻地纏繞在圓形鐵心上，與儀表、繼電器、變送器等電流線圈的二次負荷串聯形成閉合回路，如下圖所示

?

? 于穿心式電流互感器不設一次繞組，其變比根據一次繞組穿過互感器鐵心中的匝數確定，穿心匝數越多，變比越小；反之，穿心匝數越少，變比越大，額定電流比：I1/n?。
式中：
? I1——穿心一匝時一次額定電流；
? n——穿心匝數。
