電流互感器二次帶電的原因|華意電力

發布時間:2017-07-21 09:00:00 瀏覽次數:5134

? 華意電力是一家專業研發生產電流互感器現場測試儀的廠家,本公司生產的電流互感器現場測試儀在行業內都廣受好評,以打造最具權威的“電流互感器現場測試儀“高壓設備供應商而努力。


? 電流互感器(下稱CT)在工作狀態,其二次是決不允許開路的,否則將使二次回路出現高壓和帶電現象,輕則損壞電氣設備,重則危及人身安全。因此一但二次出現帶電現象,應立即停電檢查。下面就CT二次帶電的原因進行初步分析井淺淡一點應該注意的問題。

1? 故障原因

? (1)? 因工作的疏忽或對CT使用原理不清楚,將二次斷開運行或CT二次線未進行安裝,至使二次回路處于開路狀態而帶電。

? (2)? 因CT的二次樁頭(即K1、K2樁頭)沒有接好或處于松動狀態,使二次回路出現帶電現象。

? (3)? 因CT的二次回路中所連接的電氣設備的樁頭沒有接好或處于松動狀態(如電氣儀表、保護繼電器、電能表等)使二次回路出現帶電現象。

? (4)? 二次導線因斷開,使CT二次帶電。斷開原因大致是被小動物咬斷或老化斷裂、機械強力拉斷等。

2 錯接線原因

? CT的二次錯接線將引起二次帶電。筆者曾遇到兩例:

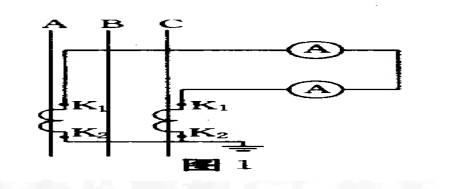

? (1)? 兩電流表從兩相CT的Kl串接,如圖1所示。此接線中雖不見有二次開路情況,但CT二次連接從CT的A相流向CT的C相經過兩個阻抗很大的CT二次線圈時,使CT二次趨于開路狀態,因而使二次出現帶電現象。且隨負載增大,二次出現較高的電壓。

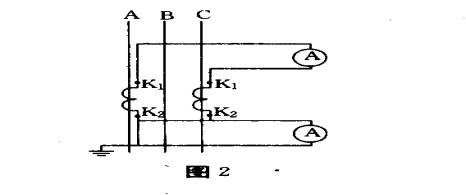

? (2)? 一電流表從兩相CT的Kl串接,如圖2所示。此錯接線中T二次也未見開路情況;但其中出現的帶電現象道理同上,并且其中一只電流表沒有指示。

3? 非正規接線原因

? 圖3中的非正規接線是將電壓從CT二次Kl樁頭引入電能表的電壓、電流線圈,使電能表的電流二次部分帶電。這種非正規接線實質是將CT的I“l(fā)與Kl連接,電能表的電壓樁頭l、4、7分別與電流樁頭2、5、8連接。此種接法省去A、B、C三根電壓二次線,用CT二次連接線帶電引進電能表,因此CT二次帶380/220V電 壓。雖然這種接法對計量影響不大,但它極不規范,很不安全,應當杜絕。

?

4絕緣損壞原因

? (1)? 因過載發熱使絕緣損壞,一次電壓竄入二次,使之帶電。

? (2)? 因產品質量差、絕緣老化等原因,二次也可能帶電。

? (3)? 某些CT長年處在潮濕地方,其絕緣常年受潮而降低受損,并使一次電壓竄入二次,之帶電。

5? 電流互感器使用中應注意的安全問題

? (1)? CT在工作運行時,二次測不得開路。CT在正常工作時,因其二次阻抗很小,接近于短路狀態,其鐵芯的激磁電流趨于零,所以二次回路不帶電壓。但是二次開路時,或二次阻抗很大時,其激磁電流增大,CT鐵芯由于磁通大幅度增加而發熱,同時CT二次線圈感應出現高電壓而危及人身安全和設備安全。所以CT二次在工作運行時是決不準開路的。在安裝時,必須注意接線可靠,各連接樁頭應緊密牢固。

? (2)? CT二次測有一端必須接地(一般是Kz接地)以防在CT一、二次線圈擊穿時,一次測的電壓竄人二次測。

? (3)? 運行中發現CT有不尋常振動的響聲和發熱現象,應停止運行,進行檢查處理。

? (4)? 工作運行中的CT,其二次線不得隨意斷開和在二次線間工作,否則會(huì )造成開路危險。
