當電壓方波作用于LC 串聯回路時，方波的前后沿都會(huì )對LC 串聯回路產生激勵(即接收能量)，每次激勵過后又會(huì )產生阻尼振蕩(即損耗能量)，當輸入電壓波形的上升率dv/dt 值大于諧振回路波形(正弦波)的上升率時，電路就會(huì )產生激勵；當輸入電壓波形的上升率dv/dt 值小于諧振回路波形的上升率時，電路就會(huì )產生阻尼。

由于每次激勵過后振蕩回路的能量還沒有損耗完，緊接著又來一次新的激勵，使振蕩電壓一次、又一次地進行疊加，如果激勵的相位與振蕩波形的相位能保持同步，則振蕩電壓的幅度會(huì )越來越高，直到激勵的能量與電路損耗的能量相等為止。

因此，當諧振回路的品質因數Q 值很高時，諧振電壓也可以升得很高，理想的情況是Q 值無限高(即天線沒有損耗)，則產生諧振電壓的幅度也會(huì )升得無限高，但這種情況是不存在的。

LC 串聯回路產生諧振時的電壓幅度與激勵波形的相位密切相關，而與激勵波形的幅度反而相關不是特別大。另外還需指出，測試用的接收天線還分電場感應電線和磁場感應天線，還有電磁場感應天線。

實際應用中天線是不具體區分接收天線和發射天線的，兩者都可以同用一根天線。因此，電路中任何帶電的導體或有電流流過的導體都可以看成是發射天線。

???? 電子設備產生輻射干擾的大小除了干擾信號幅度之外，還與感應電容C1、C2 的大小有關，即：與電場輻射的面積有關(電容與面積大小成正比)，與磁場輻射的面積也有關，因此，盡量減小干擾信號的輻射面積是一種降低輻射干擾的好辦法。

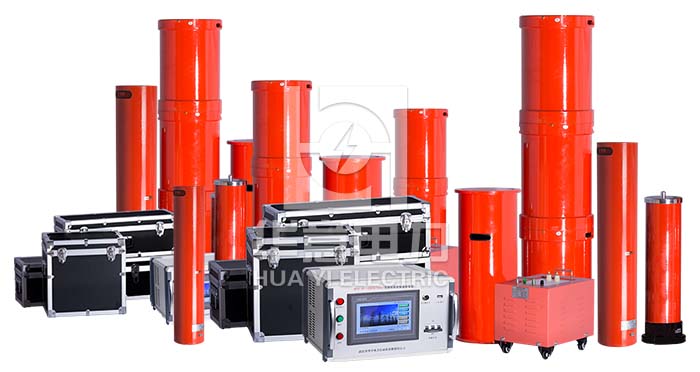

????華意電力專業研發生產高壓電氣試驗設備及各類儀器儀表！
