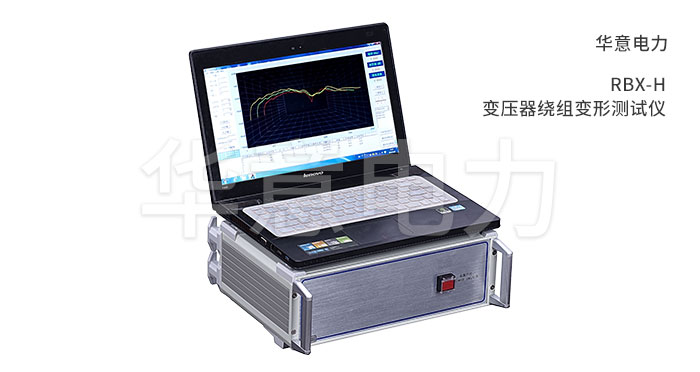

當變壓器遭受短路電流沖擊或其他沖擊后，變形有以下幾種：

1、繞組整體變形，是由于運輸過程中，受到?jīng)_擊、傾斜、振動等外力影響，造成繞組位移。這種變形繞組尺寸不變，只是對鐵芯的相對位移變化。繞組的電感量、餅間電容量不變，對地電容量變化。一般電容量減小。在等值電路中，諧振峰點向高頻方向平移。所以，這種變形后所測頻譜圖中，和以前比較，各諧振點都仍然存在，不發生變化，只是峰值均向高頻方向平移(向右)。

2、餅間局部變形，在短路電磁力作用下使部分固定不牢線餅被擠壓，另外一些線餅拉長，這樣餅間電容被改變。這種變形的后果使等值電路圖中一些電感變大，一些變小；與電感并聯的餅間電容也隨之改變。測量頻譜圖時，部分諧振峰點向高頻方向移動，而且峰值下降；部分諧振點向低頻方向移動，峰點升高。通過諧振峰值變化情況，判斷餅間變形面積和變形程度。

3、匝間短路，從理論上講繞組發生匝間短路后，電感值下降，頻譜曲線發生明顯變化，幅值上升，一些諧振點峰值消失。但理論是這樣的，實際上難以捕捉到這種情況。一旦運行中發生匝間短路，線匝將被燒斷，重瓦斯跳閘，壓力釋放閥動作，這時變壓器油色譜分析也會(huì )不合格，變壓器將吊罩檢查的。

4、引線位移變形，由于引線長度較大，固定不牢時，運行中產生位移變形。當引線位移時，等值電路中表現為兩端口電容變化。當信號入口端引線位移但引線電容與其他電路并聯之，所以它的變化不會(huì )對頻譜曲線有明顯變化；而輸出端引線位移，引線電容變化后對頻響曲線有明顯變化，尤其是曲線中300kHz～1MHz范圍內。所以，在實際測試中，采用中性點注入信號源，以防上述的影響。如果引線對地電容減小，頻段內幅值上升，反之，則下降；引線對地電容變大，預示著引線向外殼方向移動，引線對地電容變小，則表示引線向繞組方向移動。

5、繞組輻向變形，當繞組受輻向力作用時，使內繞組向內收縮，直徑變小，電感量變小。這時內外繞組間距離變大，其電容變小，將使頻譜圖中的諧振峰點向高頻方向移動，且幅值有所增大。⑥繞組軸向扭曲變形，當變壓器繞組間隙較大或有部分撐條移位，在電磁力作用下，使繞組在軸向被扭曲為S狀。這時部分餅問電容和對地電容減小。測量的頻譜圖上，有部分諧振峰向高頻方向移動，在低頻段諧振峰幅值下降，中頻段峰值略有上升，高頻段不變。
