工作原理

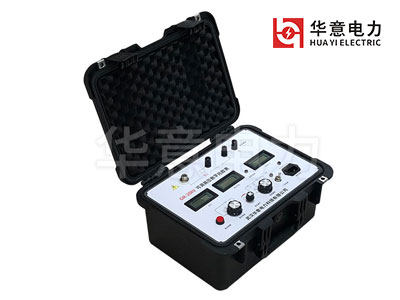

華意電力GM系列可調高壓數字兆歐表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換。測試電壓0-5-10-20kV是由帶反饋的它激式直流電壓變換器電路產生。

操作部件功能

1.“L”高壓輸出端：

又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。

2.“G”保護端：

三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上。保護環是用于消除被測對象的表面電阻和測量回路的泄漏干擾。

3.“E”接地端：

本儀表安全接大地和連接被測物零端的接線端。自來水管可作為大地端。電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端。人工放電的地端也接在此端。

4. 高壓控制按鈕：

它用于控制測試電源。按入時高壓從“L”端輸出。

5. 高壓預選旋鈕開關：

用于預先選擇測試電源電壓值。

6. 高壓調節旋鈕：

旋轉該多圈電位器的旋鈕，可使測試電源電壓從0V調起，平滑調至預選值。

7. 電阻量程開關：

旋鈕指向數為電阻量程，即上限值。

8. 工作電源開關：

儀表的供電電源開關。開關上方的指示燈亮，即是電池電力正常。

9． 浮充供電插座：

用于以交流電220V供電，向儀表電池充電的插座。

10. kV表：

顯示L-E之間的測試電源電壓值。

11. MΩ/GΩ表：

顯示絕緣電阻值。其單位由電阻量程開關決定。

12. 數字秒表：

顯示測試時間分秒。高壓控制按鈕按入即開始計時，最大值19分59秒，然后循環工作。
