絕緣工器具新型測量分析方法
發布時間:2019-08-09 09:38:15
瀏覽次數:4399

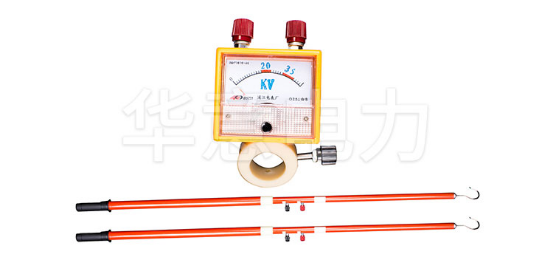

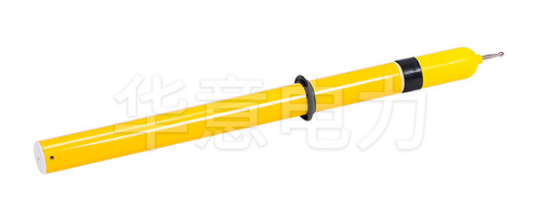

絕緣工器具是指能直接操作帶電設備或接觸及可能接觸帶電體的工器具,如電容型驗電器、絕緣閘桿、核相器、絕緣罩、絕緣隔板等,這類工器具短時間接觸帶電體或非接觸帶電體,用以防止接觸電壓、跨步電壓、泄漏電流電弧對操作人員的傷害。絕緣工器具的真實耐壓絕緣水平是保證電力工作人員在高壓電網設備中工作、操作或試驗中人身安全的重要保障。電力安全工器具質量的好壞直接關系到操作人員的人身安全,所以必須由專門的檢測部門對其質量(絕緣性能)進行試驗,試驗合格后方可投入使用。國網公司規定,每一種安全工器具都須有試驗周期,試驗周期到了,必須進行復檢。
華意電力現有絕緣工器具試驗測試臺大都由試驗控制臺、試驗變壓器、絕緣工具試驗車組成。
測量時通過測試臺進行手動升壓,測試臺輸出低壓電壓到試驗變壓器,試驗變壓器將電壓抬高到所需要的試驗電壓,同時測試臺通過試驗變壓器的測量繞組對當前輸出電壓進行測量并通過表頭顯示出來,當達到既定電壓后手動進行微調以符合規程要求的電壓。然后每個測試位對應的指針表計用來顯示對應測試位的泄漏電流,需要人為進行確認和判斷是否泄漏超標。

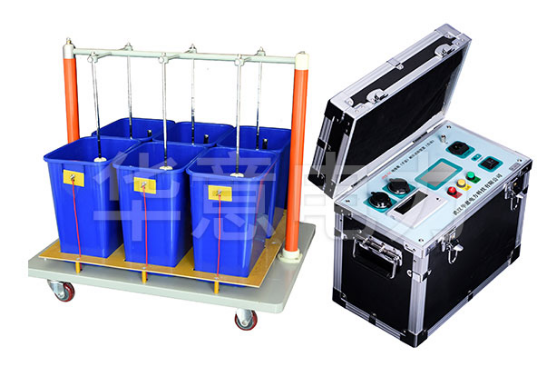

華意電力新研制成功新型絕緣工器具測試設備,根據絕緣工器具試驗規程,并遵從廣大用戶意見而設計生產的。該產品采用全自動升(降)壓,自動讀出每個被試品的泄漏電流,整個試驗過程自動完成,自動打印試驗數據,有效的解決了過去不規則的測試方式,從而簡化了測試手續,提高了測試速度。更可靠地鑒別絕緣工器具的泄漏電流,工頻耐壓等參數。保障試驗工作者的安全,是理想的絕緣靴(手套)專用設備。其主要特點:同時測試6個被試品,并讀取每個被試品的泄漏電流,準確判斷不合格被試品;試驗車底部裝配腳輪,便于移動,采用超大白光顯示屏,強光下依然清晰可見,采用一鍵飛梭,操作方便,擁有良好的交互體驗。可對絕緣靴、絕緣手套、絕緣膠墊以及常見的所有絕緣工器具進行精確絕緣耐壓測試。
華意電力新型絕緣工器具測試設備已經按照國家標準預置好絕緣靴、絕緣手套、絕緣膠墊的試驗參數,具體參數如下表所示。
功能列表 | 參數 |
絕緣靴 | 25kV/60s/10mA |
絕緣手套 | 高壓8kV/60s/9mA 低壓2.5kV/60s/2.5mA |
絕緣膠墊 | 高壓15kV/60s 低壓3.5kV/60s |
自定義 | 1~60kV / 1~20mA /1~10min |

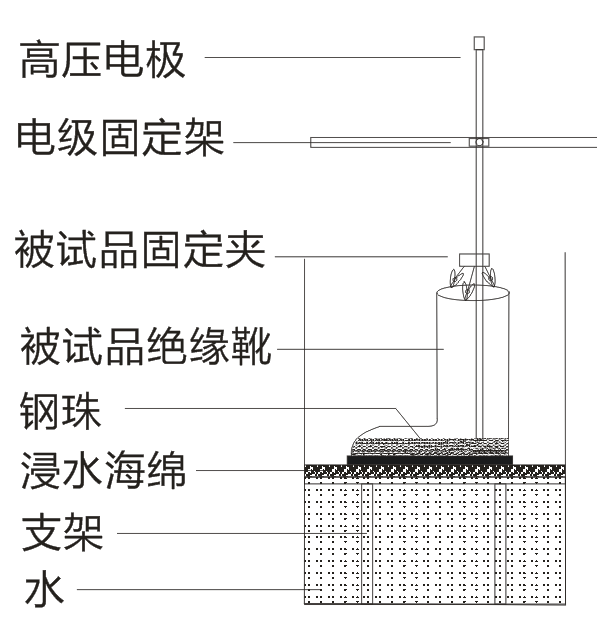

絕緣靴試驗參考方法:將試驗支架放入試驗桶容器中,并在試驗支架上放一層海綿,然后往試驗桶容器中注水,只要使得試驗支架上的海綿完全吸滿水即可;然后將絕緣靴內部放入小鋼珠,使其均勻覆蓋到絕緣靴底部,將絕緣靴放置在浸水海綿上面,然后將高壓電極插入絕緣靴內的小鋼珠中,將高壓電極的另外一端固定在高壓端的測試架上面,并將絕緣靴用電極上的夾子夾好。如圖下圖所示:
設備可以根據事先預置的進行全自動升壓,高速采樣泄漏電流,并根據軟件內預置好的國家標準進行智能判斷,給出合格或者不合格的結論,無需人為去干預,大大避免了客觀原因造成的測量結果不準確的情況發生。
與此同時除去國標規定的試驗對象以外,華意電力試驗設備還可以進行自定義設置,客戶可以根據特定的試驗對象對試驗電壓、泄漏電流進行單獨設置,設備會(huì )按照自定義的參數對被試品進行試驗并進行合格與否的判斷。并可以打印出符合特定格式的報告單。
華意電力還可以為客戶提供訂制服務,根據客戶提供的材料特性參數,把所有測量參數固話軟件程序中,現場絕緣耐壓試驗時,只需要點擊開始,設備即可全程無干預的情況下全自動完成試驗,并打印出試驗數據和報告。
華意電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企,專業針對不同電壓等級的試驗需求,定制不同配置的電氣試驗產品。
