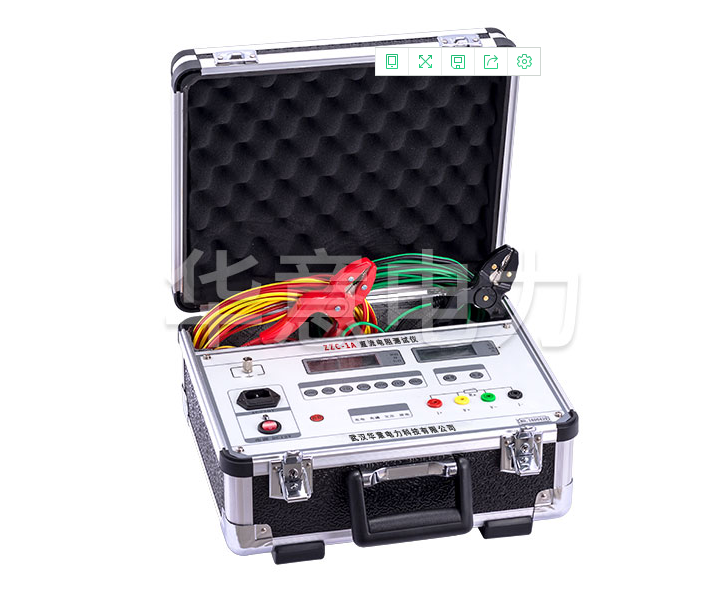

一、概述

變壓器繞組的直流電阻測試（1A直流電阻測試儀）是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。1A直流電阻測試儀在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，華意電力開發了1A直流電阻測試儀。

該儀器符合D/LT 845.3-2004《電阻測量裝置通用技術條件 第3部分直流電阻測試儀》的要求。

該儀器產品別稱：1A直流電阻速測儀、1A變壓器直流電阻測試儀、1A變壓器直阻速測儀、1A變壓器直阻快速測試儀、1A感性負載直流電阻速測儀、1A感性負載直流電阻快速測試儀、1A感性負載直流電阻測試儀、1A直流電阻測量?jì)x。

二、用途

該儀器是測量電力變壓器、大型電機、互感器等各種感性負載的直流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。

三、性能特點

1. 測試速度快：最大輸出充電電流可達1A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。

2. 準確度高：除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。1A直流電阻測試儀采用國外進口優質元器件，測量結果準確度高，重復性好。

3. 測量范圍廣：該儀器的電阻測量范圍為1μΩ～20kΩ，量程廣。

4. 交直流兩用：該儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

四、技術指標

1、使用條件：環境溫度：0℃～40℃;相對溫度：≤85％RH。

2、測量范圍：本機共設置七檔量程，分別為：1μΩ～20mΩ;20 mΩ～200mΩ;0.2Ω～2Ω;2Ω～20Ω;20Ω～200Ω;200Ω～2kΩ;2kΩ～20kΩ。

3、測量精度：±(0.2%+2d)

4、最高分辨率：1μΩ

5、恒流源：1A（1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω）；100mA(2Ω～20Ω)；5mA（20Ω～200Ω）；500uA（200Ω～2kΩ）；50uA（2kΩ～20kΩ）。

6、工作電壓：直流：12V～16.8V；交流：220V。

7、功耗：≤15W

8、外形尺寸：365×330×180mm3

9、質量：5kg（含測試鉗和測試線）

五、工作原理

該儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，1A直流電阻測試儀直接用四位半LCD數字顯示被試品的電阻值。

六、使用方法

1、電源

該儀器有兩種供電方式：AC220V／DC14.8V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A、直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

B、交流電源測試：

該儀器接上交流AC220V電源，相應指示燈亮，閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次1A直流電阻測試儀測試。

Ｃ、充電：

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若1A直流電阻測試儀內的可充電電池電量較足，則“充滿”指示燈亮。1A直流電阻測試儀在使用交流電源測試的同時也在對機內電池進行充電。

2、測試線的聯接方法

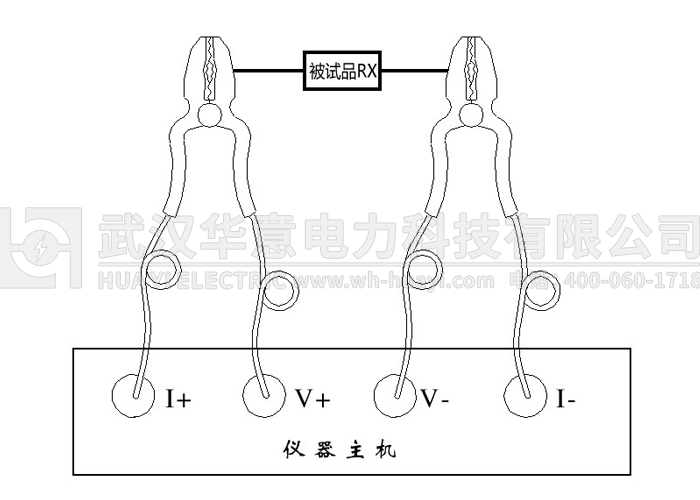

將該儀器的I＋、V＋、V－、I－端子與被試品按下圖的方法聯接好。1A直流電阻測試儀這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。

接線圖

在使用中，如果1A直流電阻測試儀隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

3、測量

按上圖接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

4、放電

測試完畢后可直接關斷總電源。如果測試感性試品，關斷電源后不應馬上拆線操作，應讓1A直流電阻測試儀有續放電過程。1A直流電阻測試儀一般放電至少20秒，否則電感的反電動勢會(huì )危害人身安全。
