一、絕緣電阻測試儀

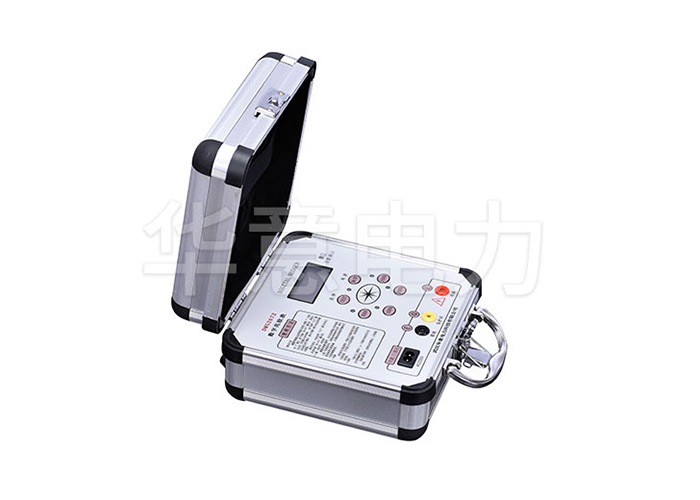

絕緣電阻表俗稱兆歐表，或稱搖表、高阻計、絕緣電阻測試儀等。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表，電器產品的絕緣性通過絕緣電阻反映出來。

二、為什么要絕緣電阻測試儀？

一個電氣系統就像是管道系統，電壓好比是液體壓力，電流就是液體的流速，而電氣絕緣就好比是管壁。絕緣防止電子從導體發生漏泄――其作用的大小是用絕緣電阻表示的。有效的絕緣電阻系統具有高的電阻值，通常大于幾個兆歐（M?）。差的絕緣系統具有較低的絕緣電阻。

為了發現管道系統中的滲漏，需要對其加壓。由于在水壓最高時最容易發現滲漏現象，所以不能關閉自來水來檢查滲漏。但是，可以限制可用的自來水，這樣就能夠在發現大的漏洞時不至于在周?chē)鷩姙⒊鎏嗟乃１容^理想的測試是在高（但也并不是特別高）壓下提供有限的水量。這正是電氣絕緣測試儀要做的事情。

絕緣測試儀（兆歐表）會(huì )在絕緣系統上加直流電壓，并測量由此產生的電流。這樣就能夠計算并顯示絕緣的電阻值（絕緣將電流束縛在電線中的程度，或者說防止電流漏泄的程度）。

便攜式絕緣測試儀（兆歐表）一般輸出的測試電壓為50 V、100 V、250 V、500 V 或 1000 V。正像在管道系統中那樣，目的是提供一個并非是特別高的壓力（電壓）。希望發現已有的漏泄，但是并不希望對系統造成過應力而產生新的漏泄。較低的電壓用于低壓系統，例如電話、網絡(luò )或控制線路；較高的壓力用于測試電力系統絕緣。

三、講完儀器原理后，開始進行現場實操測驗。現場有一臺變壓器，現在要測這臺變壓器高壓側對低壓側及地的絕緣電阻。

1.接線首先將變壓器的高壓側和低壓側三相都分別短接，然后將儀器的L極用測試線接夾子接到變壓器的高壓側，E極接到變壓器的低壓側，低壓側接地，儀器的G極接在變壓器的外殼上（L極和G極嚴禁短路）。這樣各個線就接好了。

2.測試接好線后，轉動波段開關，選擇需要的電壓檔位，選擇5000V的電壓檔位；選擇要測試的項目（R代表要測試絕緣電阻，K代表要測吸收比，PI代表要測試極化指數），我們選擇R測試絕緣電阻；然后按下測試鍵再旋轉到鎖定鍵被動，這時儀器開始輸出高壓自動測試絕緣電阻，到15秒時會(huì )有提示音，將測試鍵再旋轉到關閉，這時儀器停止高壓輸出，并自動計算，顯示測試結果，測試的結果為204G歐。

注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間最長為10分鐘，10分鐘以后儀表會(huì )自動關閉高壓，并自動計算、顯示測試結果。
